53
Pyccкий
Pyccкий

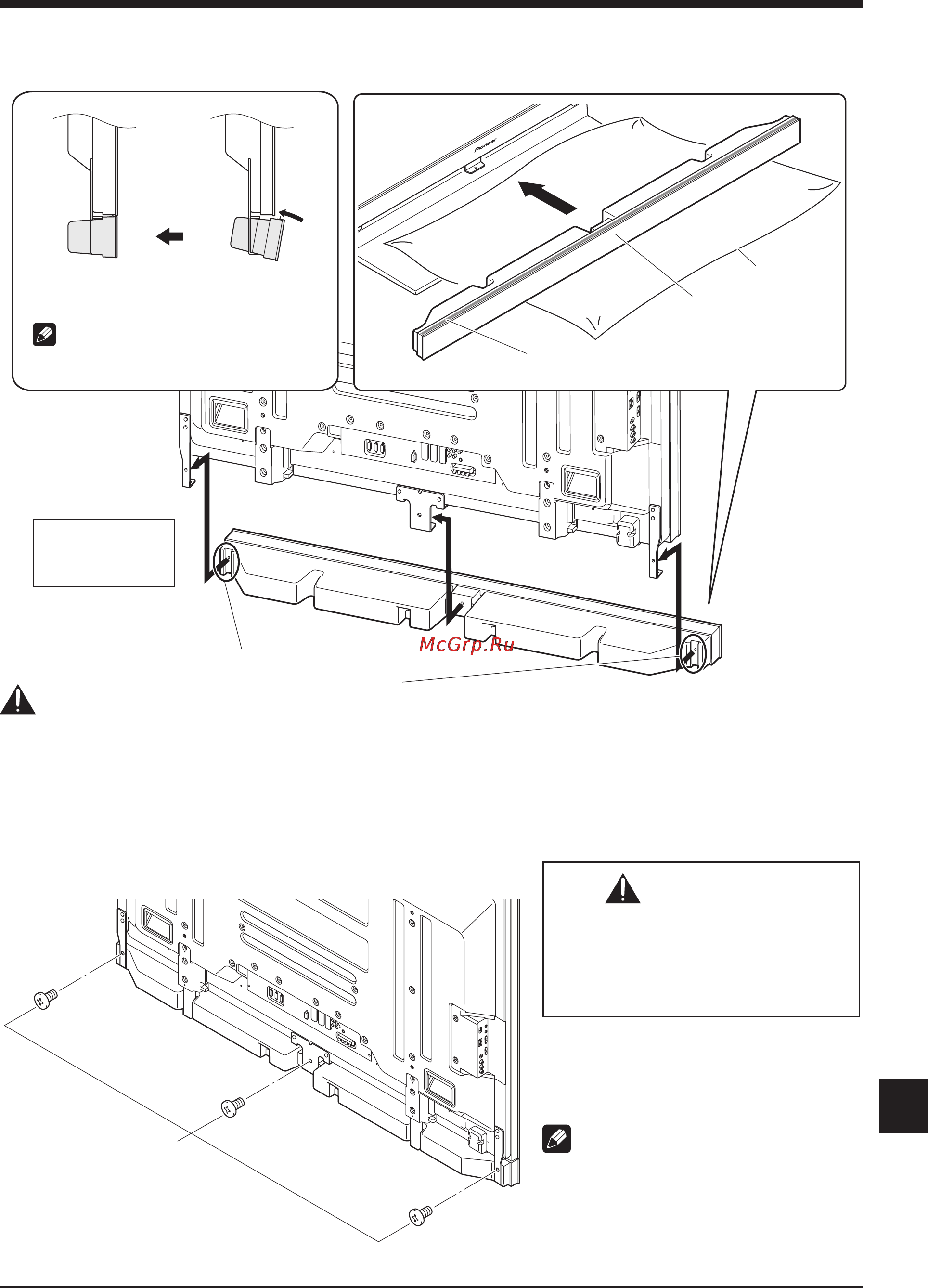

2. Установите громкоговоритель в держатели в правильном направлении.
• Убедитесь, что не устанавливаете громкоговоритель вверх дном.
Сторона с подслоечной
полоской находится сверху.
Защитная упаковка
На картинке
подставка-столик
не представлена.
Вставьте держатели громкоговорителей в
пазы на задней стороне громкоговорителя.
• Вставьте громкоговоритель снизу под углом.
• Выровняйте громкоговоритель, когда он
коснется держателя громкоговорителя.
�������ВНИМАНИЕ:
Снятие громкоговорителя производите в
обратном порядке.
Передняя сторона
громкоговорителя
Внимание
• Во избежание повреждений громкоговорителя и/или столика-подставки из-за соударения друг с другом, установите
громкоговоритель в держатель при их совпадении. Так как вы легко можете ударить поставку, используйте защитную упаковку,
в которую был упакован громкоговортель, между громкоговорителем и подставкой.
• Когда держатели громкоговорителей не совпадают с пазами сзади громкоговорителя, уравняйте угол держателей
громкоговорителей.
3. Сзади ввинтите прилагающиеся в комплекте винты (в трех местах).
• Ввинтите три винта в порядке
➀
,
➁
,
➂
как показано в диаграмме.
Винты для установки
громкоговорителей
(M5 × 10 мм)
ВНИМАНИЕ
Не перемещайте телевизор с Плоским
Экраном, держась за держатели. Это может
привести к физическим повреждениям
или повреждению телевизора с Плоским
Экраном.
Винтовое отверстие на нижней поверхности
держателя громкоговорителя используется,
когда телевизор с Плоским Экраном
установлен на стену. Оно не используется если
устанавливается вместе с подставкой.
ВНИМАНИЕ:
Если после установки громкоговорителя
его положение надо горизонтально или
вертикально выравнять, сначала ослабьте
винты для установки громкоговорителей,
повторно их расположите и затем вновь
ввинтите винты в надлежащем положении.
