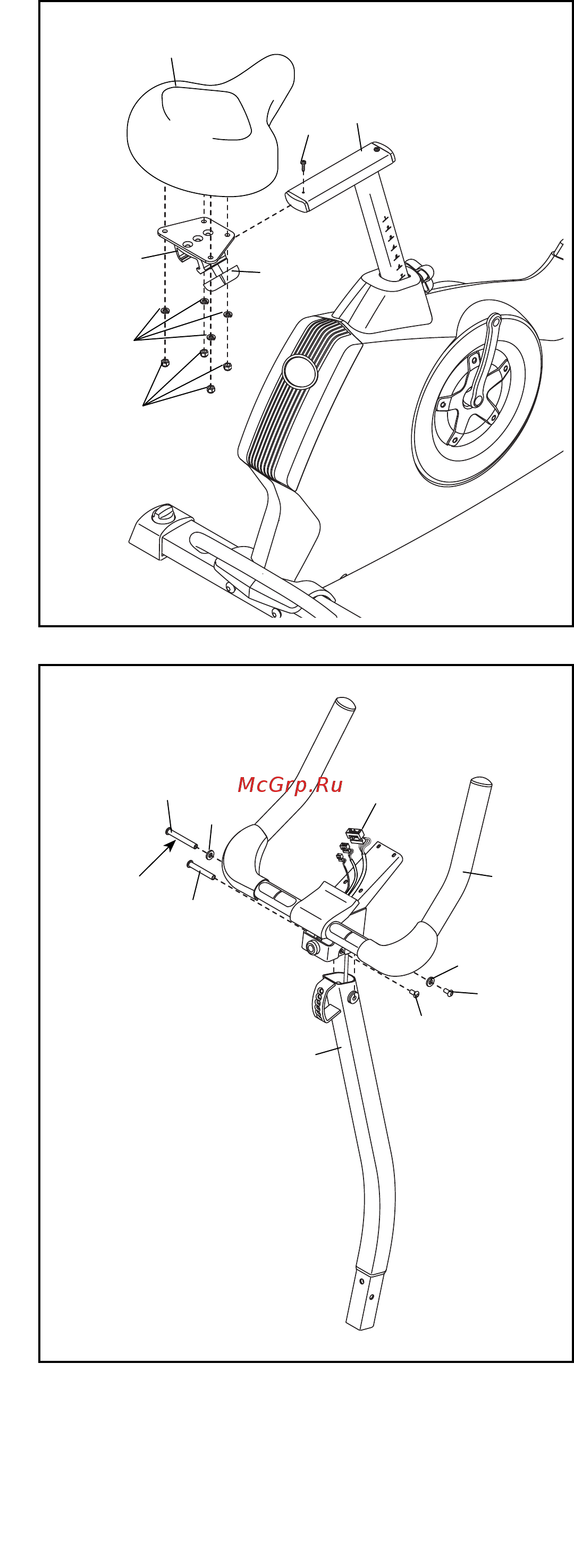

5. Тримайте сідло (23) та кронштейн сідла (24),

як показано на малюнку.

Прикріпіть сідло (23) до кронштейна сідла

(24) чотирма стопорними гайками M8 (72) з

чотирма пружинними шайбами M8 (75).

Одягніть кронштейн сідла (24) на стійку сідла

(6). Посуньте кронштейн сідла вперед до

упору і затягніть гвинт регулювання сідла

(26).

Вкрутіть нікельований гвинт М4 х 5мм (91) у

задню частину стійки сідла (6).

6. Щоб не забруднити пальці, одягніть на руку

поліетиленовий пакет. Нанесіть невелику

кількість мастила, що додається в комплекті,

на збірний болт М6 х 70мм (50).

Розташуйте ручки (5) та стійку (4) так, як

зображено на малюнку.

Попросіть помічника потримати ручки (5) біля

стійки (4) та протягніть верхній кабель (59)

догори через кронштейн ручок.

Порада: будьте обережні, щоб не пошко-

дити ізоляцію верхнього кабелю (59).

Прикріпіть ручки (5) до стійки (4) збірним

болтом M6 x 70мм (50) із двома шайбами М8

(43).

Потім вкрутіть збірний болт М6 х 60мм (51) у

нижній кронштейн ручки (5)

Мастило

Не пошкодьте ізоляцію

верхнього кабелю (59)
