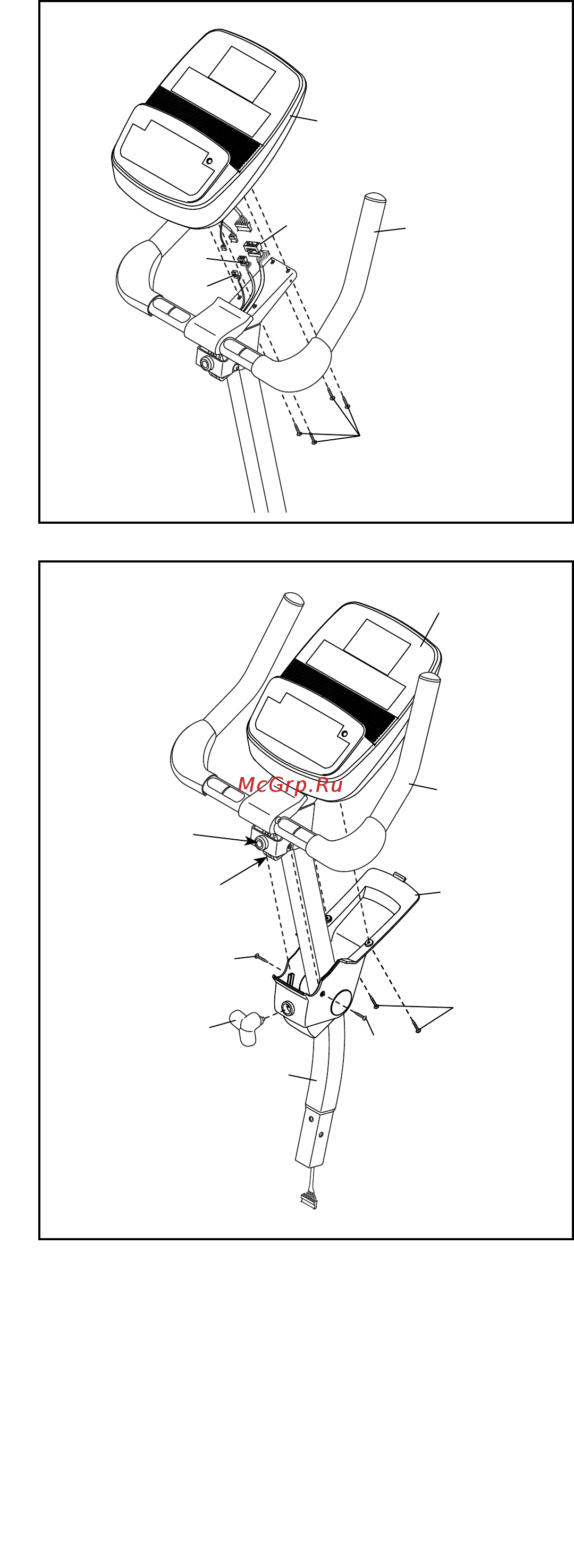

7. Попросіть помічника потримати консоль (13)

біля ручок (5) і з’єднайте роз’єми відповід-

них кабелів консолі з роз’ємами верхнього

кабелю (59), дротів датчика пульсу (61) та

приймача (16).

Сховайте надлишок кабелів і дротів у ручки

(5).

Порада: будьте обережні, щоб не пошко-

дити ізоляцію кабелів. Прикріпіть консоль

(13) до ручок (5) чотирма гвинтами M4 x 16мм

(90).

Не пошкодьте

ізоляцію

кабелів

8. Розташуйте стійку (4) і кришку шарніра (12),

як показано на малюнку.

Підніміть кришку шарніра (12) до ручки (5).

Порада: легко вигніть кришку шарніра,

щоб одягнути її на кронштейн ручки.

Прикріпіть кришку шарніра (12) до ручки (5)

та консолі (13) чотирма гвинтами M4 x 16мм

(90).

Нахиліть ручку (5), щоб співставити отвір у

кронштейні ручки з одним із отворів у стійці

(4).

Вкрутіть гвинт регулювання (27) у сумі-

щені отвори в ручці (5) та стійці (4).

Переконайтеся, що гвинт регулювання

ввійшов в один із отворів у стійці.

Отвір

Отвори на

стійці
