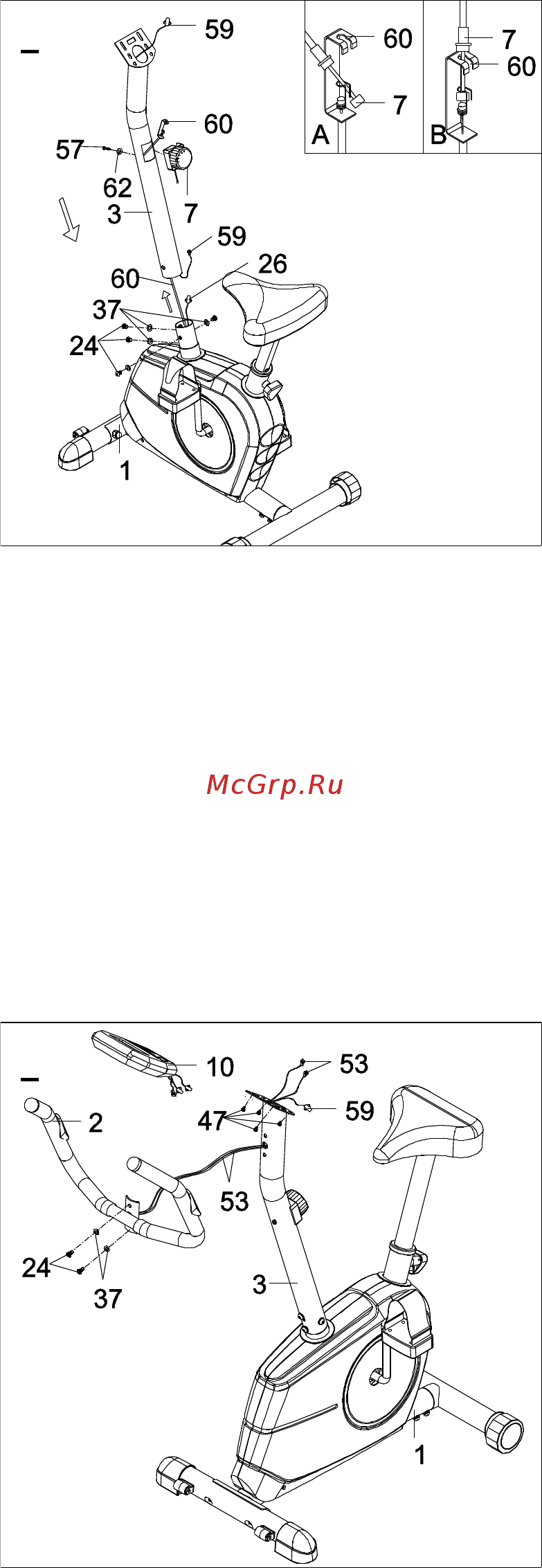

3. Установка стойки рукоятки и регулировка

натяжения.

Снимите четыре болта M8x15 (24) и изогнутую

гайку Ø8 (37) с трубки основной рамы (1).

Проденьте натяжной трос (60) через нижнее

отверстие стойки рукоятки (3) и вытяните его

через квадратное отверстие стойки рукоятки (3).

Подсоедините провод датчика (26) основной

рамы (1) к среднему проводу датчика (59) стойки

рукоятки (3).

Вставьте стойку рукоятки (3) в трубку основной

рамы (1) и закрепите четырьмя болтами M8x15

(24) и изогнутыми гайками Ø8 (37), которые Вы

ранее сняли.

Снимите болт M5x25 (57) и бол. изогнутую гайку Ø5 (62) с маховика регулировки

натяжения (7). Наденьте конец кабеля маховика регулировки натяжения (7) на

пружинный крюк натяжного троса (60), как показано на рис. A схемы 3. Потяните

кабеля маховика регулировки натяжения (7) вверх и вставьте его в щель

металлической скобы натяжного троса (60), как показано на рис. B схемы 3. Закрепите

маховик регулировки натяжения (7) на стойке рукоятки (3) болтом M5x25 (57) и бол.

изогнутой гайки Ø5 (62), которые Вы ранее сняли.

4. Установка рукояток и компьютера.

Снимите два болта M8x15 (24) и изогнутые гайки

Ø8 (37) со стойки рукоятки (3).

Вставьте провода пульсового датчика (53) в

отверстие в стойке рукоятки (3), затем вытяните

их из верхнего отверстия стойки рукоятки (3).

Закрепите рукоятку (2) на стойке рукоятки (3)

двумя болтами M8x15 (24) и изогнутыми гайками

Ø8 (37), которые Вы ранее сняли.

Снимите четыре болта M5x10 (47) с компьютера

(10). Соедините провода пульсового датчика (53)

и средний провод датчика (59) к проводам,

выходящим из компьютера (10). Затем закрепите

компьютер (10) на стойке рукоятки (3) четырьмя

болтами M5x10 (47), которые Вы ранее сняли.
