СБОРКА

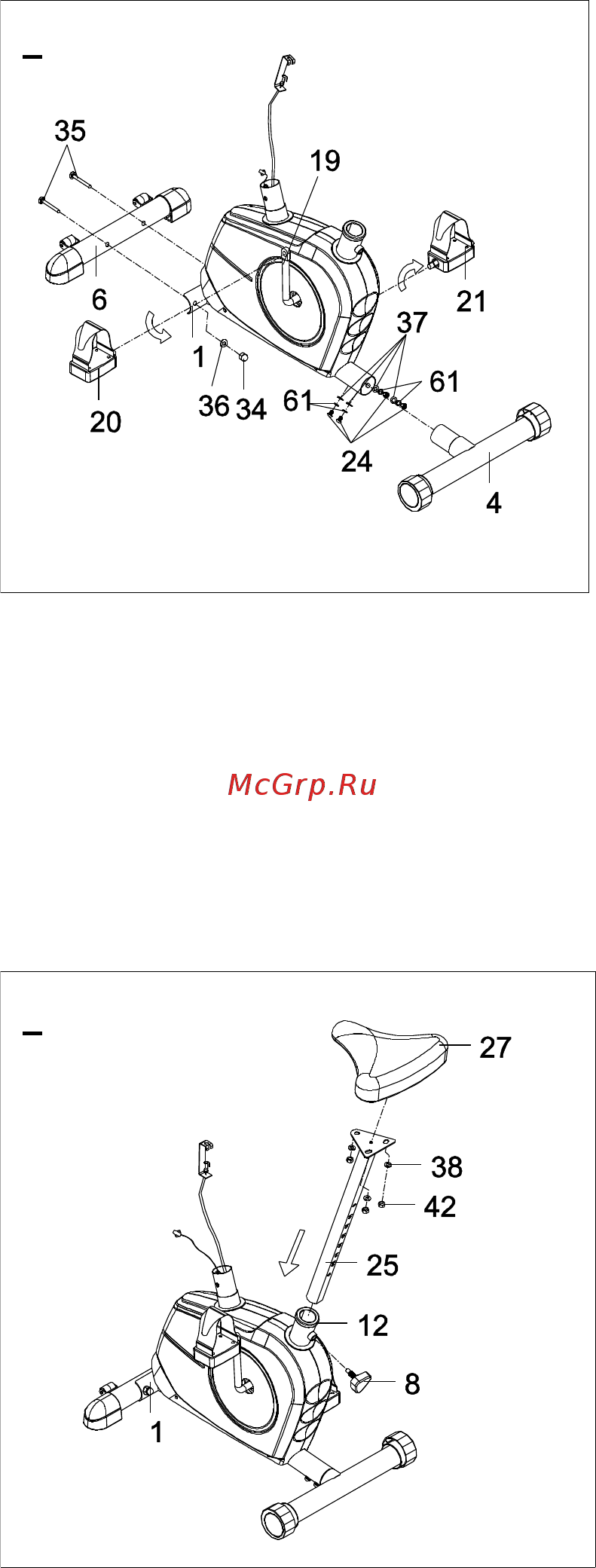

1. Установка переднего/заднего

стабилизаторов и педалей.

Закрепите передний стабилизатор (6) на

передней изогнутой пластине основной рамы (1)

двумя колпачковыми гайками M10 (34), болтами

M10x57 (35) и бол. изогнутыми шайбами Ø10 (36).

Снимите четыре болта M8x15 (24), пружинные

шайбы Ø8 (61) и изогнутые шайбы Ø8 (37) с

заднего стабилизатора (4). Затем закрепите

задний стабилизатор (4) на задней трубке

основной рамы (1) четырьмя болтами M8x15 (24),

пружинными шайбами Ø8 (61) и изогнутыми

шайбами Ø8 (37), которые Вы ранее сняли.

Прикрепите левую педаль (20) к левому коленчатому рычагу (19). Накрутите ее на

коленчатый рычаг против часовой стрелки с помощью прилагаемого инструмента.

Прикрепите правую педаль (21) к правому коленчатому рычагу (19), накрутив ее по

часовой стрелке.

Примечание: Левая и правая педали (20, 21) и коленчатый рычаг (19) обозначены

буквами «L» и «R» (левая и правая).

2. Установка сиденья и стойки сиденья.

Снимите три контргайки M8 (42) и шайбы Ø8 (38)

из-под сиденья (27). Затем закрепите сиденье (27)

на треугольной пластине стойки сиденья (25)

тремя контргайками M8 (42) и шайбами Ø8 (38)

которые Вы ранее сняли.

Вставьте стойку сиденья (25) во втулку (12) на

трубке основной рамы (1) и затем закрепите

маховик стойки сиденья (8) на трубке основной

рамы (1), закрутив его по часовой стрелке, чтобы

зафиксировать сиденье (25) в удобном

положении.

Регулировка стойки сиденья:

Поверните маховик (8) против часовой стрелки, пока стойка сиденья (25) не начнет

скользить, затем поднимите или опустите стойку сиденья (25) для установки его в

удобном для Вас положении. Зафиксируйте стойку сиденья (25), закрутив маховик (8)

по часовой стрелке.

Примечание: При регулировке высоты сиденья, отметка максимальной высоты

на стойке сиденья не должна быть выше края втулки.
