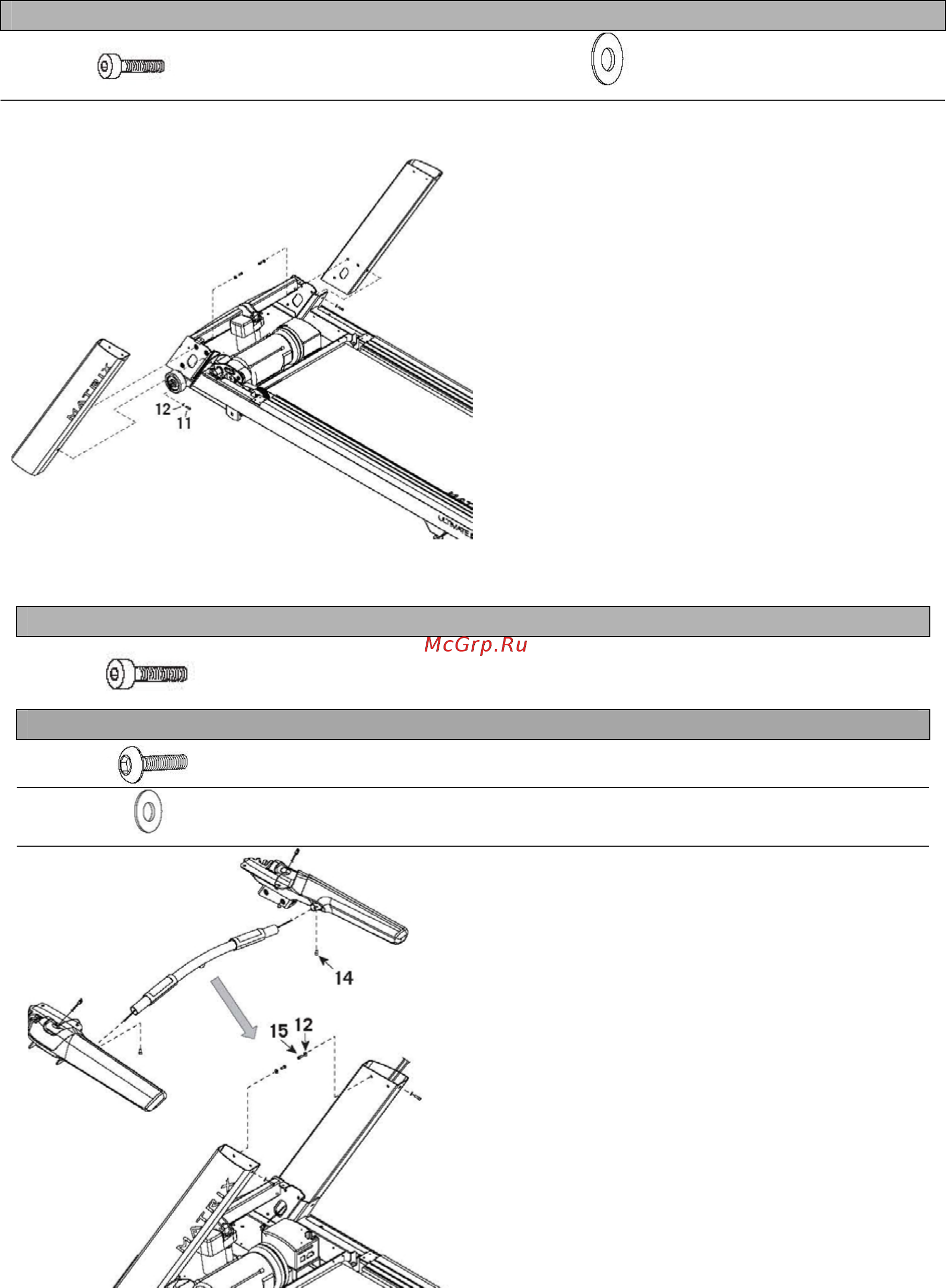

СБОРКА ШАГ 2

Сборочный комплект синего цвета:

11 - Болт

Кол-во: 8 шт.

12 - Шайба

Кол-во: 8 шт.

1. Откройте сборочный комплект

№2.

2. Закрепите заглушки стойки

консоли на консоли с помощью 4

болтов (10) и 4 шайб (14)

Примечание: Обратите внимание,

что заглушки имеют отметки L и R

(левая и правая).

СБОРКА ШАГ 3

Сборочный комплект желтого цвета:

18-Винт Кол-во: 2 шт.

Сборочный комплект синего цвета:

15-Винт Кол-во: 6 шт.

12-Шайба

Кол-во: 6 шт.

1. Откройте сборочные

комплекты.

2. Закрепите опору консоли на

стойках, используя винты 18 и

15 и шайбы 12.

3. Протяните провода через

правую стойку консоли.

Кабель консоли должен

находится в верхней части

стойки. Будьте аккуратны –

не перетяните провода.
