Brumer Miracle C1 [3/9] Складывание

СКЛАДЫВАНИЕ

ЗАЗЕМЛЕНИЕ

Данный тренажер должен быть заземлен. В

случае неисправности или поломки, заземле-

ние позволяет снизить риск получения удара

током. Вилка данного тренажера оборудована

специальным штекером для заземления. Вил-

ка должна быть подключена в соответствую-

щую розетку с входом для заземления.

СПИСОК КОМПЛЕКТУЮЩИХ

ОПУСКАНИЕ

HУдерживая полотно в местах F1 и P, слег-

ка ударьте ногой по цилиндру (13) в месте

G и толкните полотно вниз до положения

F, полотно опустится автоматически.

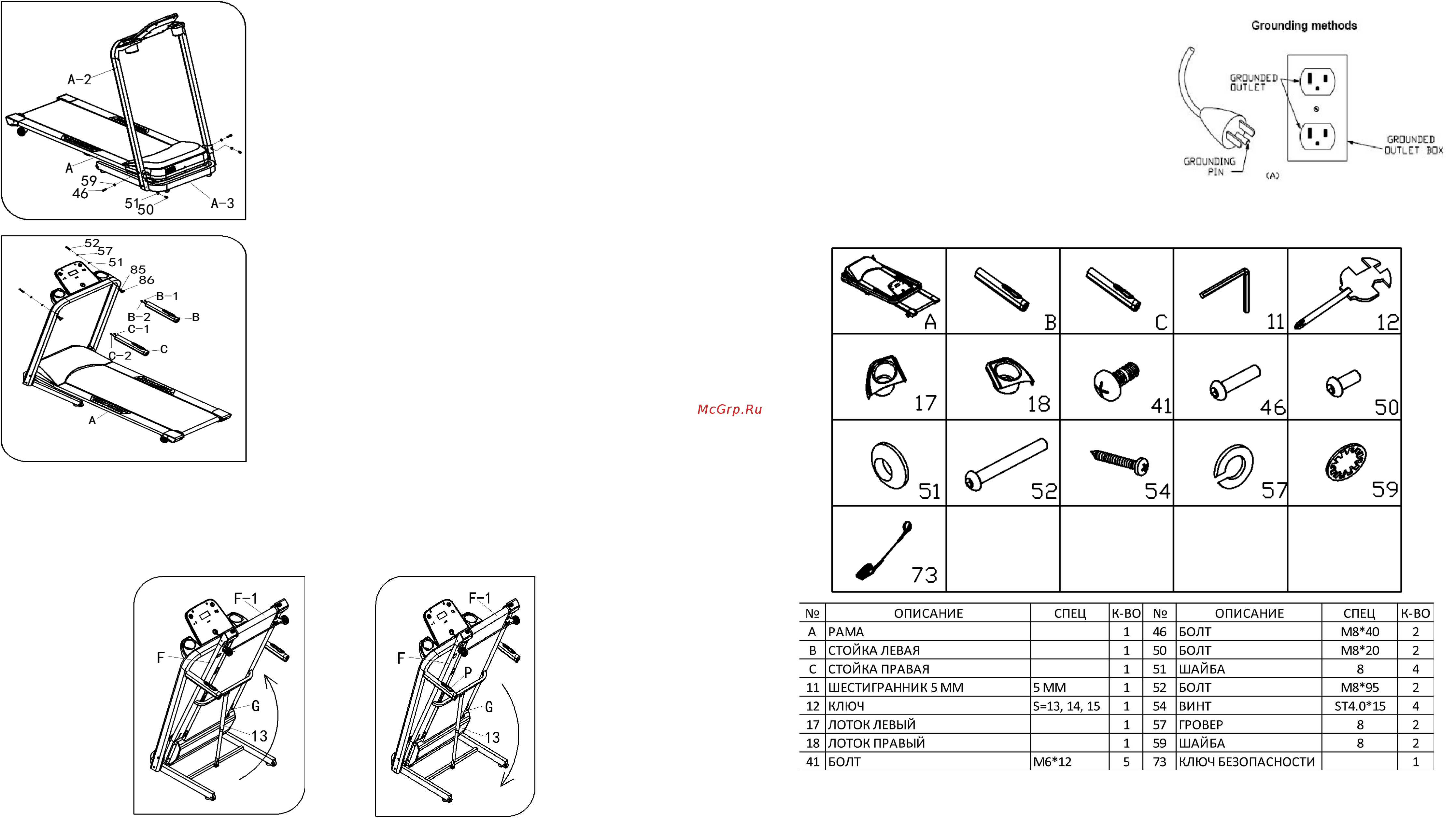

ШАГ 4.

1. С помощью шестигранника на 5 мм (11), зафиксируйте

стойку (A-2) на раме (A-3) болтом M8*40 (46) и шайбой

(59).

2. С помощью шестигранника на 5 мм (11), афиксируйте

стойку (A-2) на раме (A-3) болтом M8*20 (50) и шайбой

(51).

ВНИМАНИЕ: не повредите провода во время установки

вертикальных стоек.

ШАГ 5.

1. Соедините провода датчиков (B-1, B-2) со средним

проводом (83) в рукояти (B) рамы A.

2. С помощью шестигранника на 5 мм (11) зафиксируйте

рукоять (B) на раме (A) болтом M8*95 (52), гровером (57)

и шайбой (51).

3. Соедините провода датчиков (C-1, C-2) со средним

проводом (85, 86) в рукояти (C) на раме A.

4. С помощью шестигранника на 5 мм (11) зафиксируйте

рукоять (C) на раме (A) болтом M8*95 (52), гровером (57)

и шайбой (51).

ВНИМАНИЕ: не повредите провода во время установки.

ПОДЪЕМ

Удерживая полотно в местах F и F1, по-

тяните его вверх по направлению стрелки

до характерного щелчка в цилиндре (13).
