ИНСТРУКЦИЯ ПО СБОРКЕ

Для сборки тренажера нужны следующие инструменты: два регулировочных ключа и два

шестигранных ключа.

ПРИМЕЧАНИЕ: для избежания возможных травм настоятельно рекомендуются

собирать тренажер в количестве не менее двух человек.

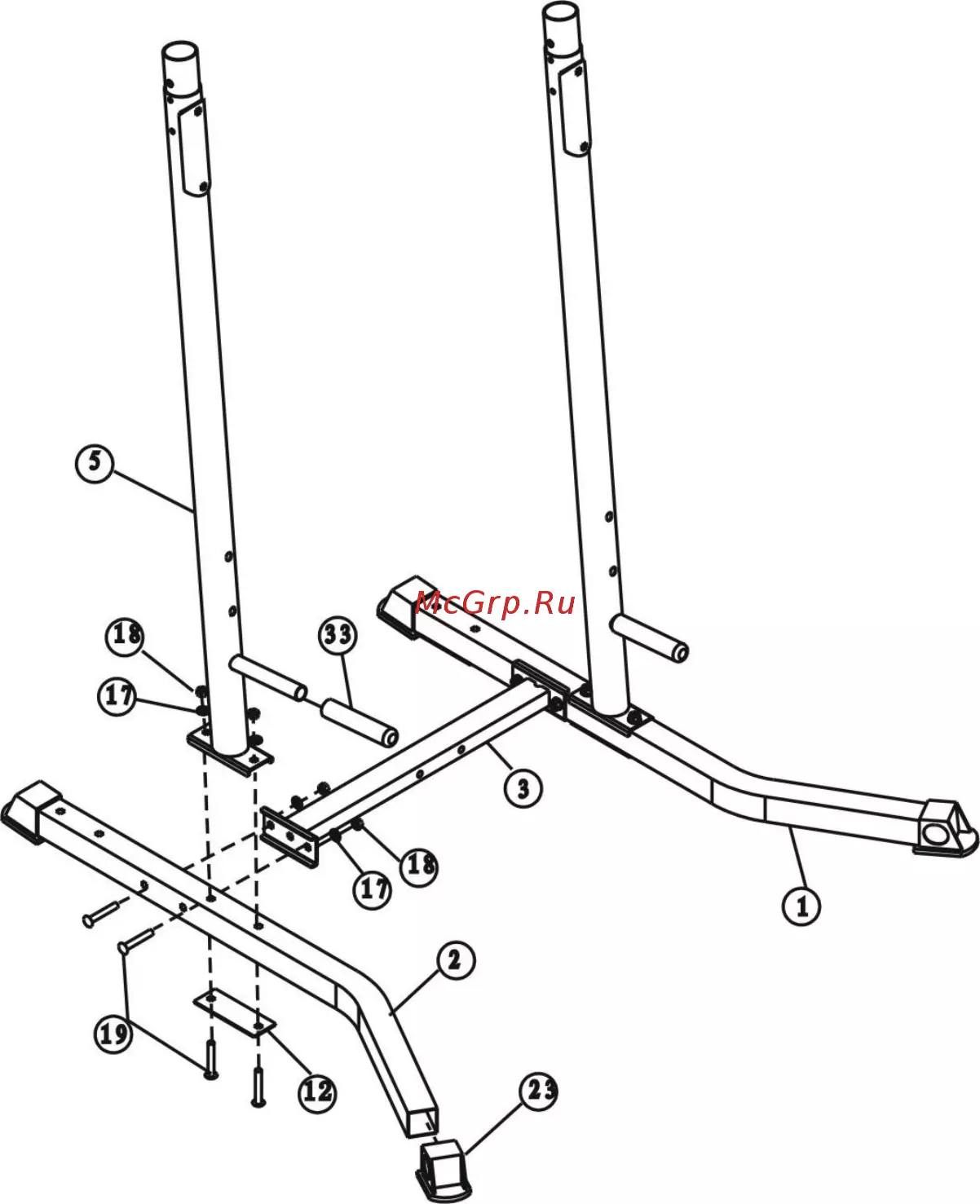

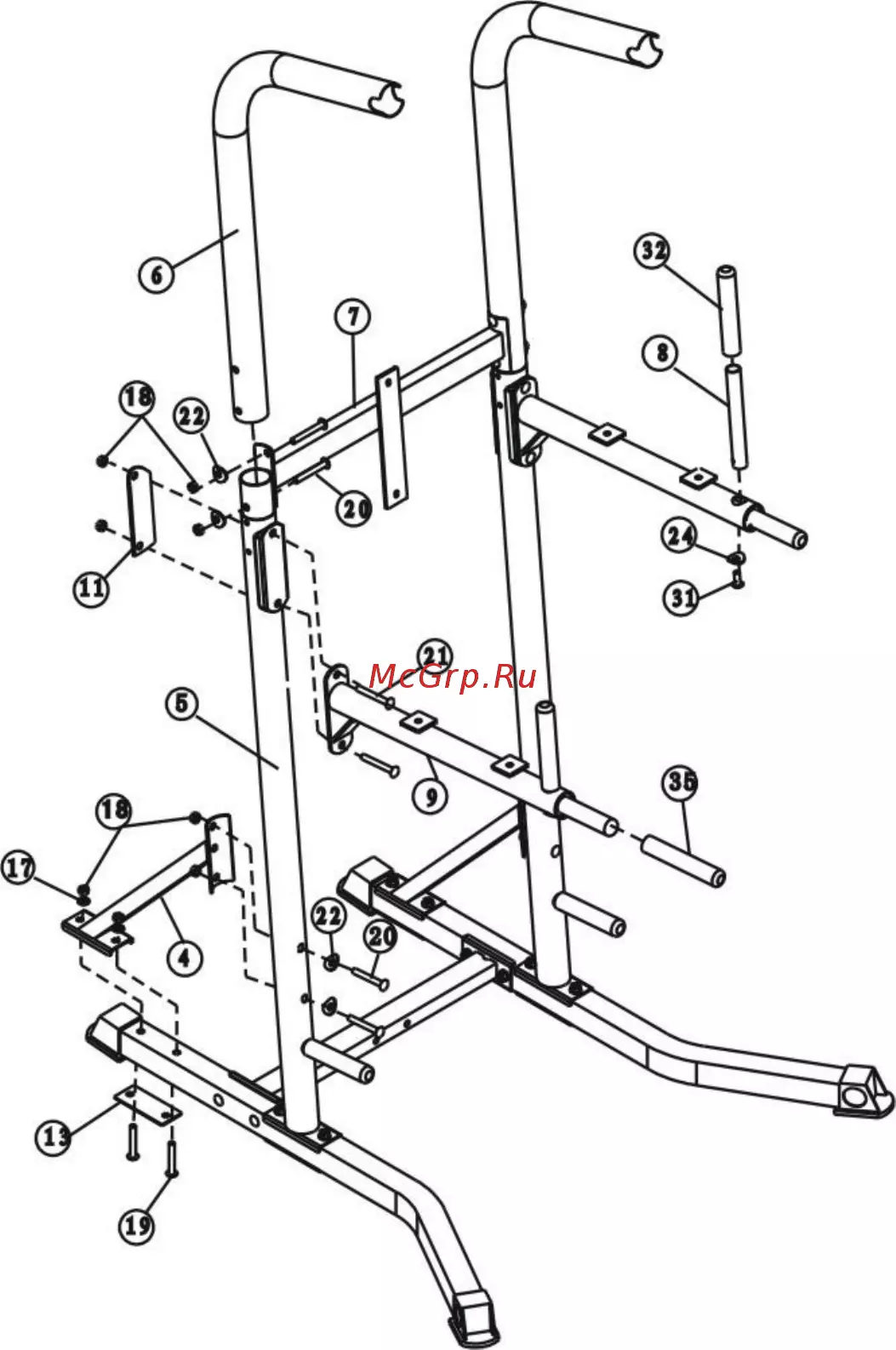

ШАГ 1 (см. Диаграмму 1)

А) Соедините правый и левый стабилизаторы (#1,2) с помощью стяжной перекладины (#3).

Закрепите каждую сторону с помощью 2-ух несущих болтов M10 x 65 мм. (#19), шайб Ф10 мм.(#17) и

авиационных гаек M10 (#18). Не затягивайте болты и гайки полностью, это необходимо сделать в

конце сборки.

Б) Установите нижнюю вертикальную стойку (#5) на правый стабилизатор (#2). Закрепите

конструкцию с помощью 2-ух несущих болтов M10x65 мм. (#19), 1-ой скобы 140*50 мм. (#12), 2-ух

шайб Ф10 мм. (#17) и 2-ух авиационных гаек M10 (#18). Повторите процедуру аналогичным образом

для установки другой стороны. ПРИМЕЧАНИЕ: Не затягивайте полностью болты и гайки.

Диаграмма 1
