ШАГ 3 (см. Диаграмму 3)

А) Установите гриф для подтягиваний (#10) в пазы креплений верхней вертикальной стойки

(#6) и закрепите с помощью шестигранного болта М8х40 мм. и пружинной шайбы R13 мм.

Закрепите с каждой стороны наконечники верхней вертикальной стойки (#30).

Б) Установите две подушки для рук (#15) на балках брусьев. Закрепите подушки с помощью

2-ух шестигранных болтов (#16) и пружинных шайб R26 мм. (#26).

В) Установите спинку сидения (#14) на поперечную распорку (#7). Закрепите с помощью 2-ух

шестигранных болтов M8x20 мм. (#29) и шайб Ф8 мм. (#28).

Г) Установите раму для пресса (#36) на стяжной перекладине (#3) и зафиксируйте с помощью L-

образного стержня блокировки. Проденьте трубку крепления ролика (#37) в отверстие рамы для

пресса. Закрепите ролики из пенорезины (#39) на обоих концах трубки.

Д) Теперь можно плотно затянуть все болты и гайки.

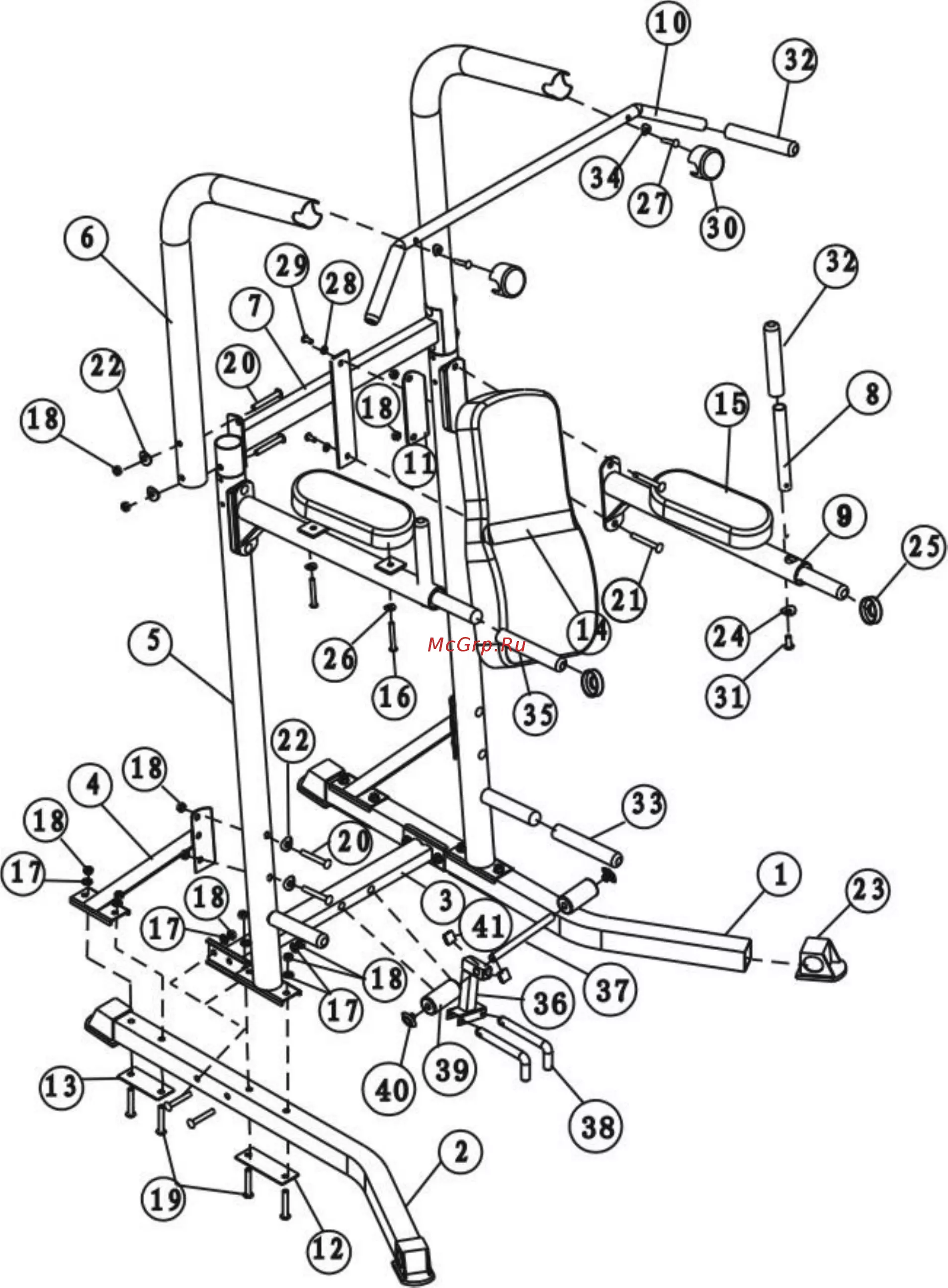

Диаграмма 3
