4

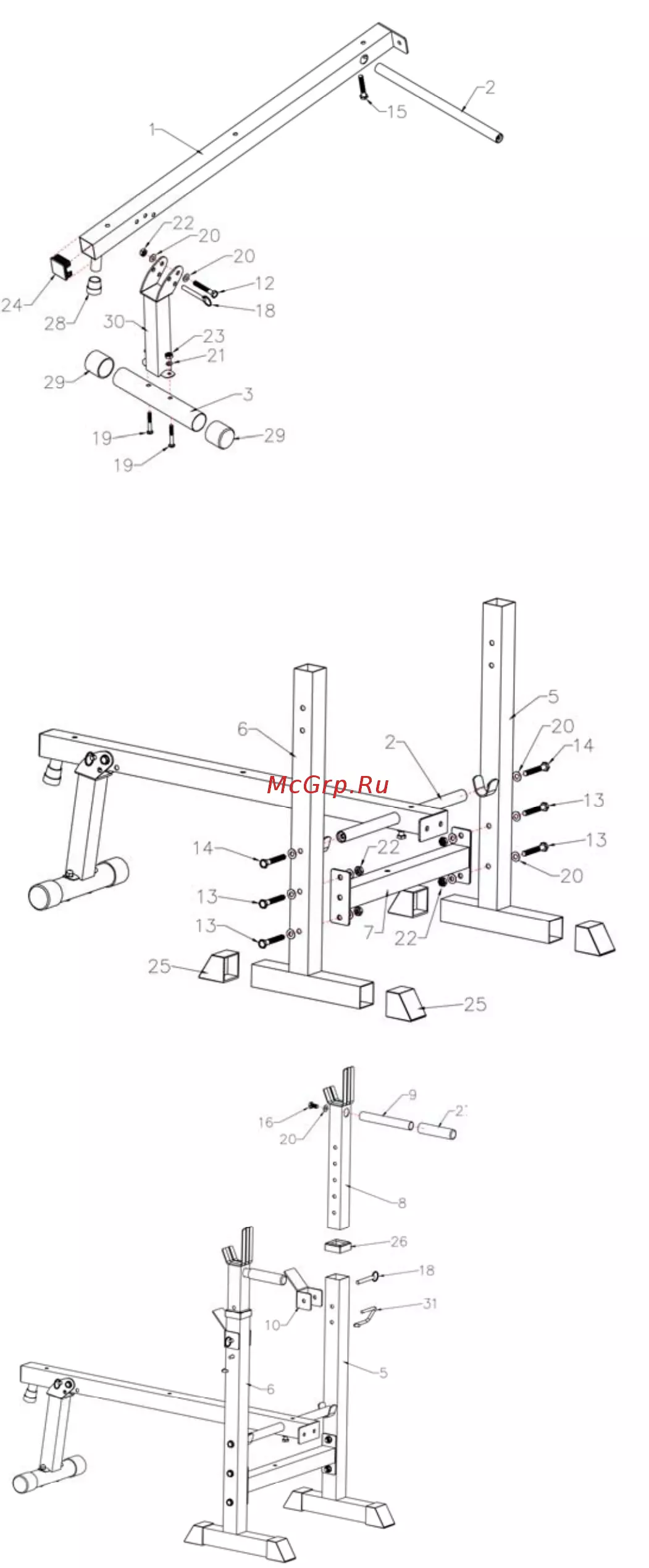

СХЕМА СБОРКИ ТРЕНАЖЕРА
Шаг 1
Крепление основной рамы
1) Соедините переднюю опору (3)
и переднюю стойку (30),
зафиксируйте с помощью болтов
(19-2 шт.), шайб (21-2 шт.) и гаек
(23-2 шт.).
2) Соедините основную раму (1) и
переднюю стойку (30) с
помощью болта(12-1 шт.), шайб
(20-2 шт.), гаек (22-1 шт.) и
фиксатор (18).
3) Вставьте ось(2) в отверстие
основной рамы (1),
зафиксируйте болтом (15).
Шаг 2
Крепление стоек
1) Закрепите стойки (левая)(5) и
(правая)(6) с помощь
соединительной рамы (7),
зафиксируйте с помощью
болтовt (13-4 шт.), шайб (20-8
шт.) и гаек (22-4 шт.).
2) Соедините оси (2) на стойках
(левая) (5) и (правая) (6),
зафиксируйте болтами (14-2 шт.)
и шайбами (20-2 шт.).
Шаг 3
Крепление регулировочной рамы
1) Закрепите регулирующую раму
(8) на стойках (левая)(5) и
(правая)(6), зафиксируйте
фиксатором (31).
2) Закрепите кронштейн
(10) на
стойках
(5, 6), зафиксируйте
фиксатором (18).
3) Соедините поручни
(9) и
раму
(8) с помощью болтов(16-2
шт.) и шайб (20-2шт.).
