Polaris FDM-50 V White/Silver [13/23] Подсоединение к системе водоснабжения

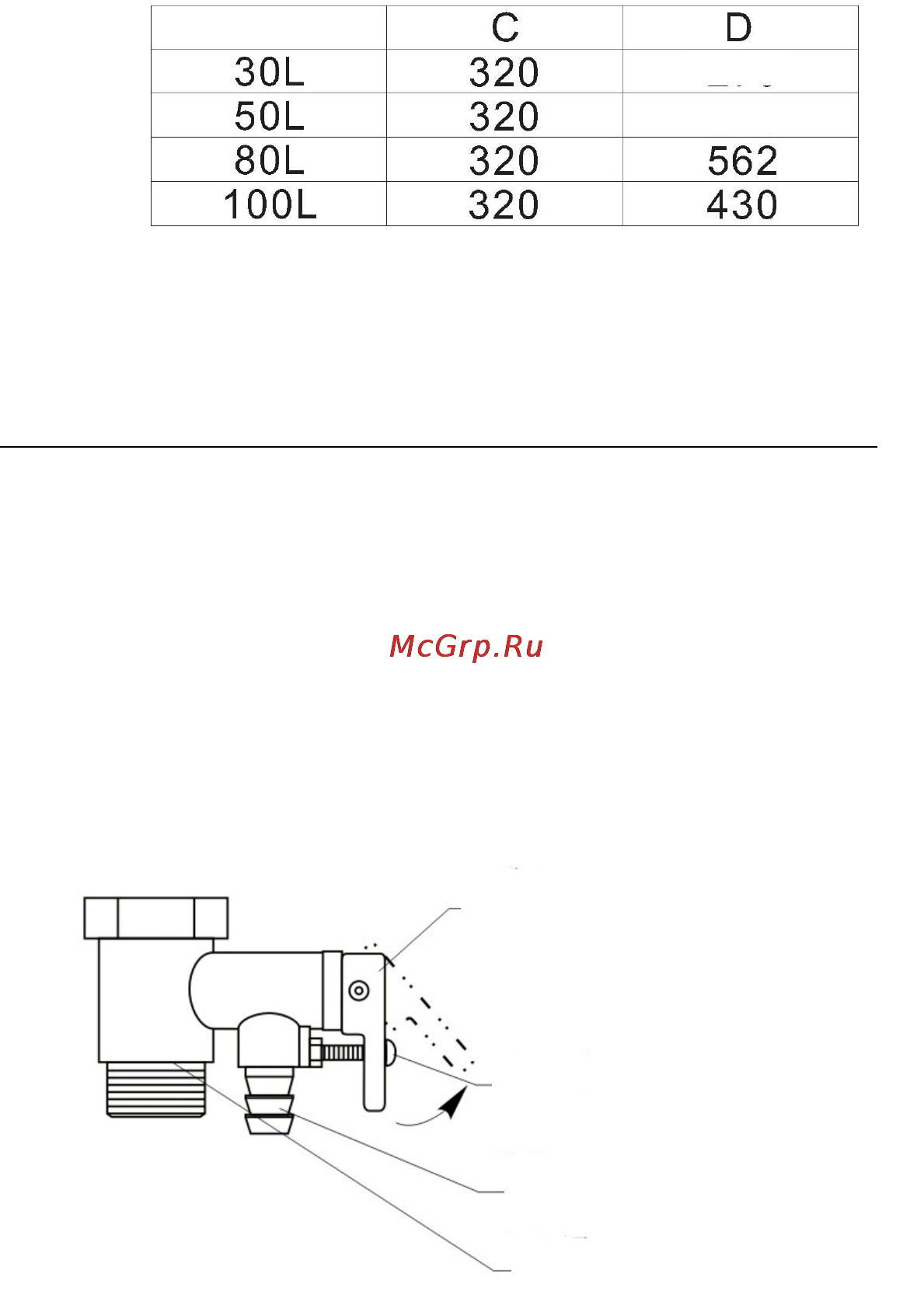

Размеры крепления кронштейна

Внимание! Конструкция стены должна выдерживать двойную

массу водонагревателя, наполненного водой.

3.2 Подсоединение к системе водоснабжения:

1. Подсоединяемые к водонагревателю шланги и соединения

должны выдерживать рабочее давление до 6 бар и температуру до

+95°C.

2. При стандартном подсоединении водонагреватель работает

под давлением, определяемым давлением в магистрали.

Подсоединение входной трубы водонагревателя к системе

водоснабжения осуществляется через предохранительный клапан,

входящий в комплект поставки.

Во избежание поломки при завинчивании предохранительного клапана

не применяйте больших усилий.

Предохранительный клапан выполняет две функции:

- пропускает воду только в одном направлении

(является обратным клапаном).

Кран слива воды

Винт

Отверстие для слива воды

Предохранительный клапан
