APC SRT72BP [10/16] Установите модули батарей и фальш панелей
![APC SRT72BP [10/16] Установите модули батарей и фальш панелей](/views2/1357074/page10/bga.png)
Smart-UPS On-Line Блок внешней аккумуляторной батареи SRT96BP/72BP10

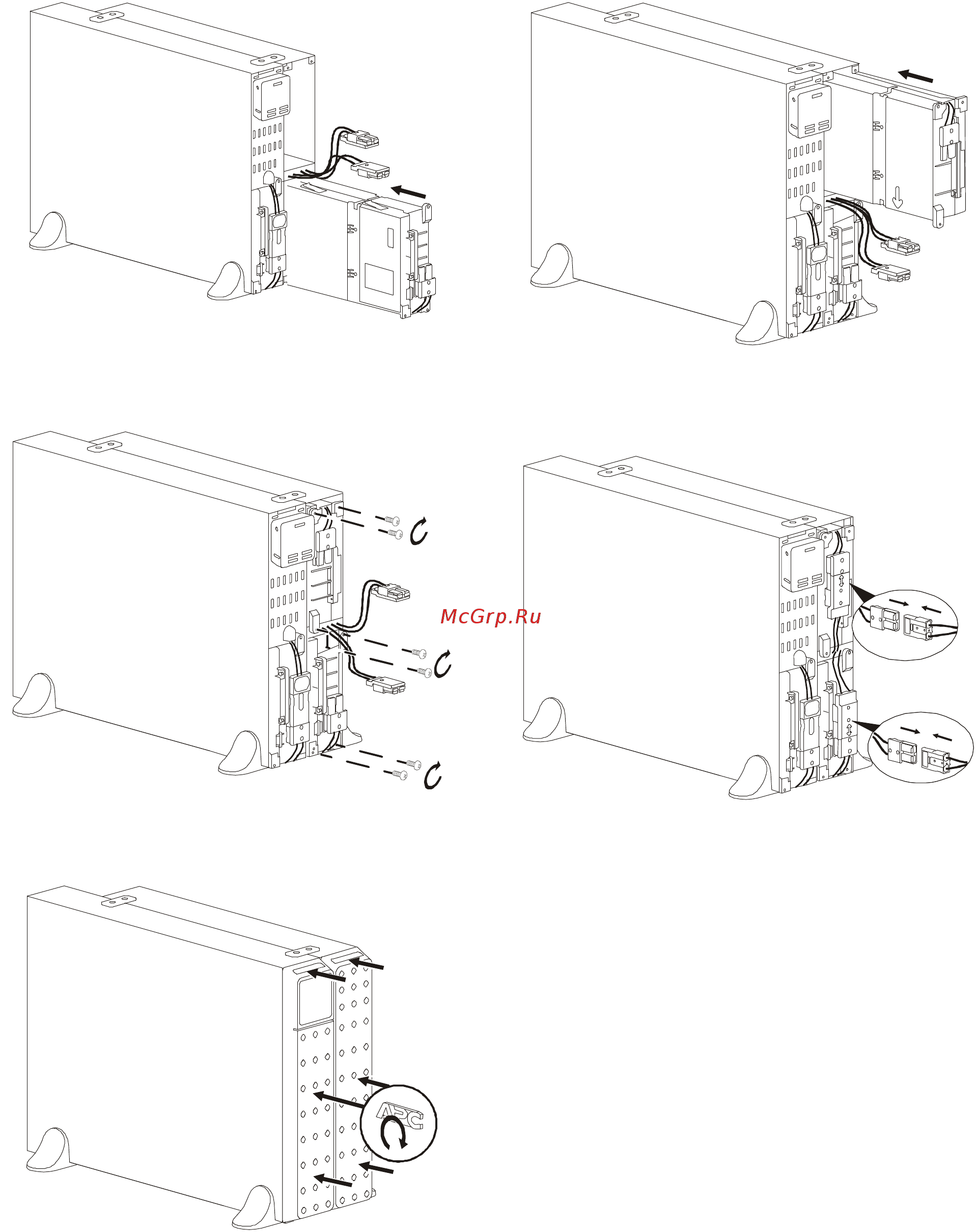

Установите модули батарей и фальш-панелей
Задвиньте нижний модуль батарей во внешний
батарейный блок.
Задвиньте верхний модуль батарей во внешний
батарейный блок.
Прикрепите модули батарей к монтажному шкафу
шестью винтами.
Присоедините два разъема XLBP с кожуха к двум
разъемам RBC. См. “Уст а н о в ка разъемов XLBP” на
стр.6.
Ус т а н о в и т е одну фальш-панель внешнего
батарейного блока и одну фальш-панель
ИБП.
suo0836a
suo0837a
suo0838a
suo0839a
suo0840a
