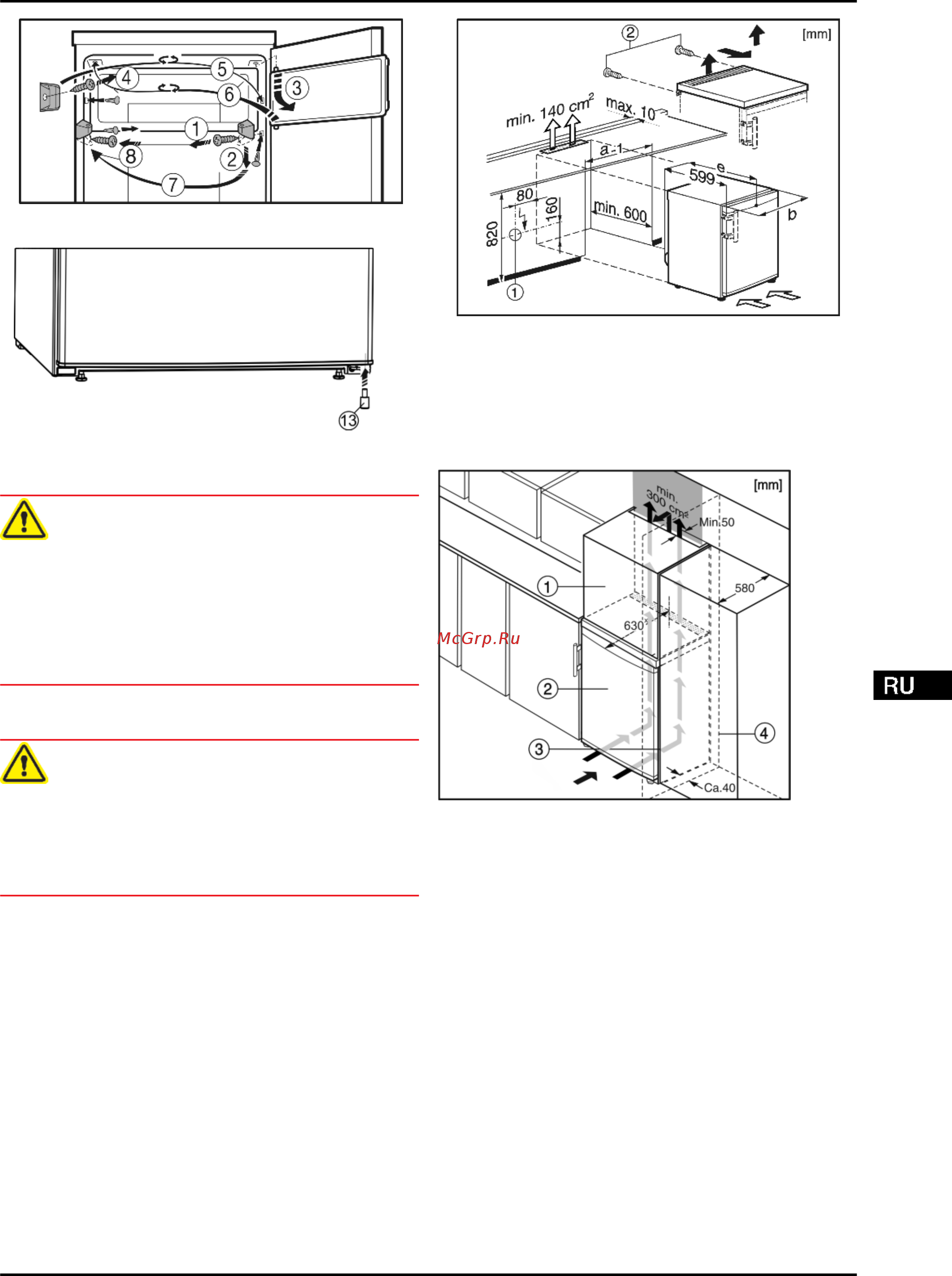

Fig. 7 для устройств с морозильной камерой
u
Соблюдайте последовательность позиций на рисунке.
Fig. 8
u
Снова вставьте в дверь распорную деталь
Fig. 8 (13)
справа внизу - это важно для обеспечения устойчи-
вости устройства.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Закрутите опорные кронштейны/пальцы (с моментом
4 Нм).
u
Проверить все болты и при необходимости подтянуть.
4.4 Встраивание
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания вследствие короткого замыкания!
u
Во время установки устройства в нишу нужно следить
за тем, чтобы сетевой кабель не был придавлен, зажат
или поврежден.
u
Не используйте устройство с поврежденным сетевым
кабелем.
Настольные устройства, высотой до 850 мм, могут быть
встроены. В случае сплошных рабочих поверхностей
столешница холодильника может быть снята, и устройство
может быть вставлено под рабочую поверхность.
Розетка
Fig. 9 (1)
при этом должна располагаться не у
задней стенки устройства и быть легко доступна.
Для вентиляции задней стенки устройства требуется
вентиляционное отверстие в рабочей поверхности
размером мин.140 см
2
. Плинтус рабочей поверхности при
глубине встройки 600 мм может составлять макс. 10 мм в
глубину.
Fig. 9
Для снятия столешницы:
u
Удалите болты
Fig. 9 (2)
на задней стенки.
u
Приподнимите столешницу с задней стороны, сдвиньте
вперед и снимите вверх.
4.5 Установка в кухонную стенку
Fig. 10
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
x
В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 мм
(см. 4.2) .
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 10 (2)
по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 10 (1)
.
При комбинировании с кухонными шкафами (глубина
макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 10 (3)
. Устройство
выступает сбоку на 34 мм
x
и по центру на 50 мм
x
относи-
тельно передней стенки кухонного шкафа.
Требования к вентиляции:
-
На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
