Руководство по эксплуатации NGM521 00 000 РЭ
на герметичность, при этом необходимо следить, чтобы они были установлены в соответ-
ствии с таблицей 1.
Для того, чтобы заменить винт малого пламени, необходимо:
- перевернуть плиту;
- отвинтить ВМП с помощью ключа с торцевой головкой S=9 и за-
менить его в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо
обеспечивать соответствующие моменты затяжки крепежных эле-
ментов и соответствие винта малого пламени виду газа, применяе-
мого при эксплуатации плиты.
■ Винт малого пламени (ВМП) устанавливается с моментом Мкр=0,4
Н·м.(0,04 кг·м). Перед установкой винта его необходимо смазать
маслом И-20А ГОСТ 20799-88. Тип винта определяется видом газа
(природный или сжиженный) по табл.1.
■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом необ-
ходимо следить, чтобы ВМП были установлены в соответствии с таблицей 1.
■ Перевозить и хранить плиты необходимо в заводской упаковке согласно указанным на
ней манипуляционным знакам, не более, чем в восемь ярусов по высоте.
■ Транспорт и хранилища должны обеспечивать защиту плит от атмосферных осадков и
механических повреждений.
■Плита должна храниться в помещениях с естественной вентилляцией при температуре
воздуха от минус 50 °С до плюс 40 °С, относительной влажности не более 75%, при отсут-
ствии в воздухе кислотных и других паров, вредно действующих на материалы плиты.
■ Если Вы хотите заменить старую плиту, ее необходимо сдать в специализированную ор-
ганизацию.
■ В случае, если плита будет отправлена на свалку, позаботьтесь о том, чтобы сделать ее
максимально безопасной. Для этого необходимо вывести ее из строя, сняв краны
.
617762, Россия, Пермский край, г. Чайковский, ул. Cоветская, 45, а/я 402
ГОСТ Р 50696-2006 Приборы газовые бытовые для приготовления пищи.Общие
технические требования и методы испытаний

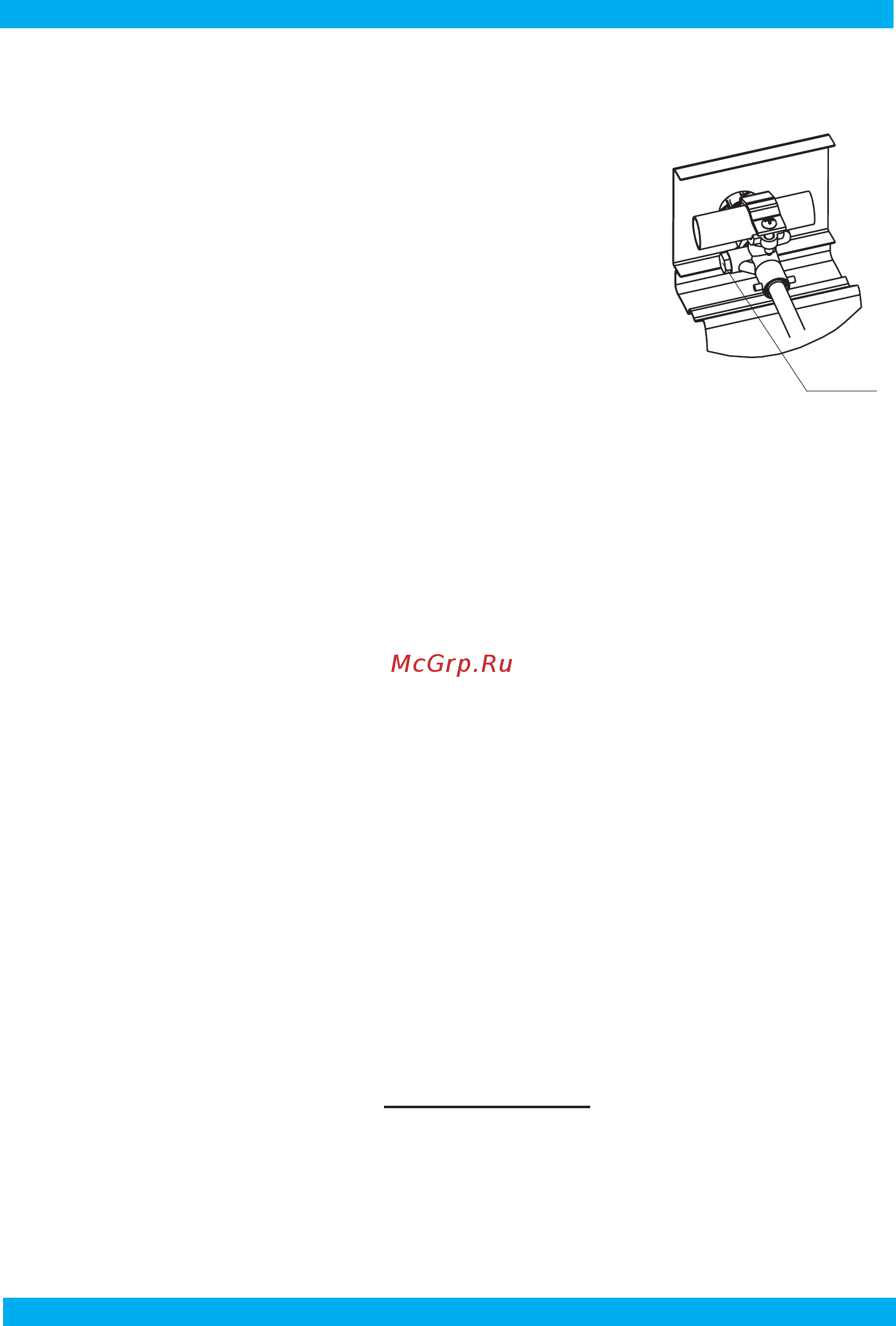

рис. 4
ВМП
Содержание
- Информация на казахском языке на внутренней стороне обложки 3
- Содержание 3
- Важные рекомендации 4
- Требования безопасности 5
- Горелка стола 6
- Корпус 6
- Решётка 6
- Рис 1 6
- Рис 2 6
- Рукоятка управления крана 6
- Установка и подсоединение 6
- Установка и подсоединение устройство и комплектность 6
- Устройство и комплектнос 6
- Вес посуды с продуктами устанавливаемой на одну газовую горелку не более кг 0 диаметр посуды устанавливаемой на горелку не более мм 20 диаметр посуды устанавливаемой на горелку не более мм 40 таблица 1 7
- Внешний вид плиты формы видовых деталей формы ручек управления рисунки панели управления определяются стилем плиты который обозначается латинскими буквами и ука зывается на фирменной табличке в гарантийных обязательствах и в данном руководстве по эксплуатации 7
- Плита предназначена для работы с газами 2 го и 3 го семейства используется сжиженный газ пропан бутан гост 20448 90 с номинальным давлением 3000 па природный газ метан гост 5542 87 с номинальным давлением 1300 па или 2000 па перевод плиты с сжижен ного на природный газ и с одного давления на другое производится заменой сопел горелок и винтов малого пламени вмп в соответствии с таблицей 1 осуществляется персоналом специализированных организаций климатическое исполнение ухл4 по гост15150 69 и гост15543 89 7
- Стиль 7
- Стиль характеристики 7
- Технические характеристики 7
- Характеристики 7
- Число горелок стола шт габариты ширина х глубина х высота см 0х33х11 2 масса не более кг 2 присоединительная резьба газопровода g 1 2 время срабатывания кранов с устройством газ контроль при замыкании не более сек 0 время отключения подачи газа c момента погасания пламени для кранов с газ контролем не более сек 0 7
- Эксплуатационные характеристики 7
- Принцип работы 8
- Принцип работы уход за плитой 8
- Уход за плитой 8
- Внимание во избежание повреждения защитного покрытия крышки горелок очищаются горячей водой с добавлением деликатного чистящего средства применение абразивных средств недопустимо 9
- Внимание при проведении работ необходимо следить чтобы резиновые кольца не по лучали повреждений порезов смятий и т п 9
- Для подачи газа от кранов к горелкам применяются алюминиевые трубки 8х1 с оформ ленными на концах воротниками для посадки сопел и установке их в газовые краны для уплотнения стыков соединений применяются кольца гмг 2 7 10 замена сопла при ремонте а также при переводе на другой тип газа рис для замены сопел необходимо 1 перекрыть общий кран подачи газа закрыть все краны плиты 2 снять решетки стола крышки горелок верх горелок 3 заменить сопла на столе с помощью ключа с торцевой головкой s 7 момент затяжки не более 3 н м 0 3 кг м 4 поставить новые сопла при этом необходимо следить чтобы они были установлены в соответствии с таблицей 1 резиновые кольца при сборке необходимо смазать сили коновой смазкой после установки сопла его стык проверить обмыливанием 9
- Если что то не так 9
- Если что то не так рекомендации ремонтным службам 9
- Замена сопла горелок стола 9
- Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое производится заменой сопел горелок и винтов малого пламени вмп для кранов с регули руемым вмп регулировкой расхода газа и осуществляется персоналом специализирован ных организаций установку сопел при сборке плиты и ее ремонте необходимо проводить в соответствии с таблицей 1 9
- Рекомендации ремонтным службам 9
- Рис 3 9
- Гост р 50696 2006 приборы газовые бытовые для приготовления пищи общие технические требования и методы испытаний 10
- Перечень национальных стандартов 10
- Реквизиты завода 10
- Рис 4 вмп 10
- Транспортирование и хранение 10
- Транспортирование и хранение реквизиты завода 10
- Утилизация 10
- Чайковский завод газовой аппаратуры филиал ао газмаш 617762 россия пермский край г чайковский ул cоветская 45 а я 402 тел 34241 6 27 75 факс 34241 6 14 62 сервисная служба 7 28 88 е mail zga permonline ru 10
