IT
13
! Usare i ganci contenuti nella “confezione accessori”
• Nel caso in cui il piano non sia installato su di un forno incasso, è
necessario inserire un pannello di legno come isolamento. Esso dovrà
essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore
del piano stesso.

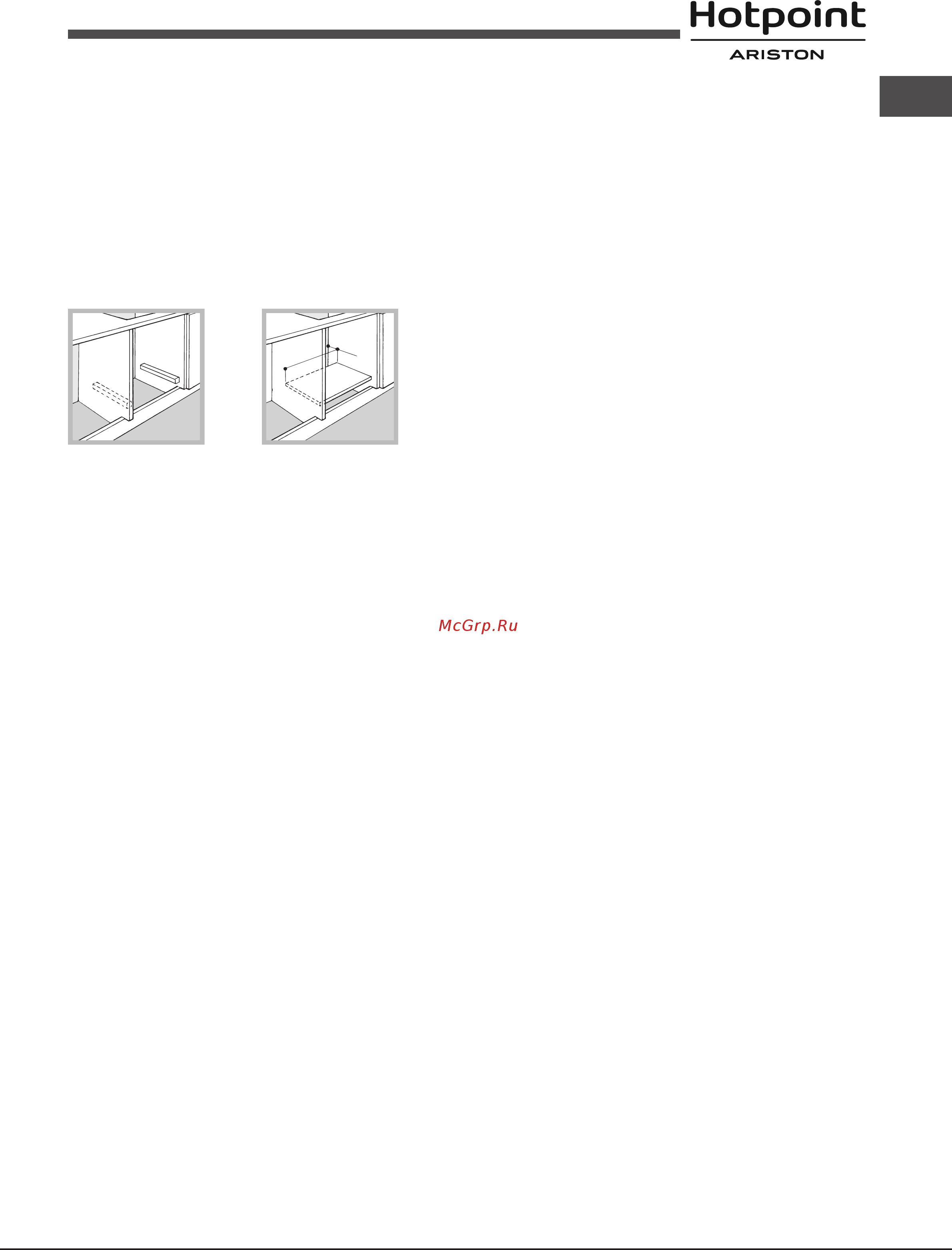

Aerazione
Per garantire una buona aerazione è necessario eliminare la parete posteriore
del vano. È preferibile installare il forno in modo che appoggi su due listelli
in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x
560 mm (vedi gure).
560 mm.
45 mm.
! E’ possibile installare il piano solo sopra forni incasso dotati di ventilazione
di raffreddamento.
Collegamento elettrico
I piani dotati di cavo di alimentazione tripolare, sono predisposti per
il funzionamento con corrente alternata alla tensione e frequenza di
alimentazione indicate sulla targhetta caratteristiche (posta sulla parte
inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori
giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio
elettrico del piano e quello del forno deve essere realizzato separatamente,
sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità
del forno.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico indicato nella targhetta
caratteristiche.
In caso di collegamento diretto alla rete è necessario interporre tra
l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i
contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il
lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione
deve essere posizionato in modo tale che in nessun punto superi di 50°C la
temperatura ambiente.
! L’installatore è responsabile del corretto collegamento elettrico e
dell’osservanza delle norme di sicurezza.
Prima di effettuare l’allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della
macchina, indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetta
caratteristiche;
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario
sostituire la presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono
essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici
autorizzati (vedi Assistenza).
! L’azienda declina ogni responsabilità qualora queste norme non vengano
rispettate.
Collegamento gas
Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà
essere effettuato come prescritto dalle Norme Norme Nazionali in vigore,
solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà
alimentato. In caso contrario eseguire le operazioni indicate al paragrafo
“Adattamento ai diversi tipi di gas”.
Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori
di pressione conformi alle Norme Nazionali in vigore.
! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore
durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione
rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.
Allaccio con tubo rigido (rame o acciaio)
! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare
sollecitazioni di alcun genere all’apparecchio.
Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L”
orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti
necessario ruotare il raccordo sostituire tassativamente la guarnizione
di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas
all’apparecchio è lettato 1/2 gas maschio cilindrico.
Allaccio con tubo essibile in acciaio inossidabile a parete continua
con attacchi lettati
Il raccordo di entrata del gas all’apparecchio è lettato 1/2 gas maschio
cilindrico.
La messa in opera di tali tubi deve essere effettuata in modo che la loro
lunghezza, in condizioni di massima estensione, non sia maggiore di 2000
mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico essibile non
venga a contatto con parti mobili o schiacciato.
! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio
o guarnizioni in gomma conformi alle Norme Nazionali in vigore.
Controllo Tenuta
! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi
utilizzando una soluzione saponosa e mai una amma.
Adattamento ai diversi tipi di gas
Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è
predisposto (indicato sulla etichetta ssata nella parte inferiore del piano o
sull’imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti
operazioni:
1. Togliere le griglie del piano e slare i bruciatori dalle loro sedi.
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli
con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei
bruciatori ed ugelli”).
3. Rimontare le parti eseguendo all’inverso le operazioni.
4. Al termine dell’operazione, sostituite la vecchia etichetta taratura con
quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri
Centri Assistenza Tecnica.
• Regolazione aria primaria dei bruciatori
I bruciatori non necessitano di nessuna regolazione dell’aria primaria.
