Руководство по эксплуатации
•
SdV-270U
5

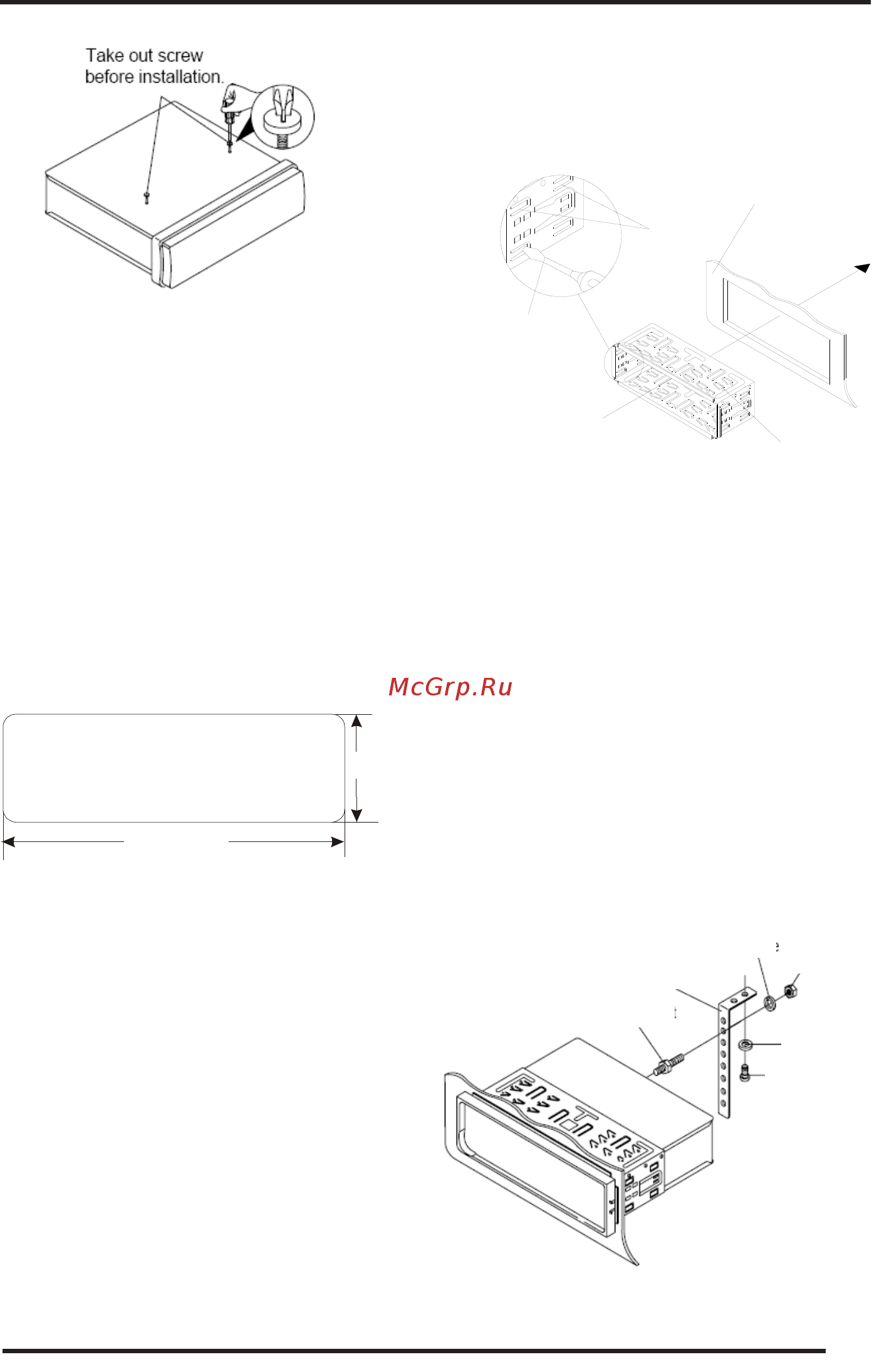

Перед началом установки выкрутите два винта, слу-
жащих для предотвращения повреждений механиз-
ма воспроизведения дисков. Не загружайте в устрой-
ство диск, если винты не были выкручены.
ПОРяДОК УстанОвКи аППаРата
Существует два метода установки: стандартный мон-
таж на передней панели и установка с помощью крон-
штейнов. Далее приводится описание обоих способов
установки с иллюстрациями.
Фронтальный монтаж (метод 1)
Для правильной установки устройства отсек прибор-
ной панели должен соответствовать следующим раз-
мерам:
53mm
182mm
Перед началом установки устройства проверьте
правильность всех подсоединений.
Питание следует подсоединять в последнюю очередь.
Убедитесь, что зажигание выключено. Отсое-1.
дините провод от «-» клеммы аккумулятора
автомобиля.
Отсоедините провода и антенну, если она ис-2.
пользовалась для пробного включения.
Приподнимите верхнюю часть обрамления, а 3.
затем снимите его.
Вставьте до упора ключи, входящие в ком-4.
плект поставки ресивера, пазами вверх в пазы
на боковых поверхностях передней панели.
Извлеките ресивер из монтажной рамы.
Вставьте монтажную раму (без ресивера) в 5.
отсек приборной панели и отогните «язычки»
при помощи отвертки. Не все «язычки» под-
ходят под размер приборной панели автомо-
биля, выберите наиболее подходящие.
Подсоедините к проигрывателю разъемы пи-6.
тания и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода ни-
где не пережаты.
Аккуратно вставьте проигрыватель в мон-7.
тажную раму до щелчка фиксаторов, следя
при этом за положением подключенных про-
водов, чтобы случайно не повредить их.
Закрепите тыловую часть ресивера при по-8.
мощи монтажного болта, металлической ско-
бы, гайки 5 мм и пружинной шайбы, другую
часть монтажной скобы закрепите с помо-
щью винта 5х25 мм, как показано на рисунке.
При необходимости изогните скобу. Обратите
внимание, что короткий конец крепежного
болта должен быть направлен к ресиверу, а
длинный – к приборной панели.
Отвертка
Монтажная
рама
Приборная панель
Язычки
Пружинная шайба
Простая шайба
Саморез 5х25мм
Монтажная скоба
Монтажный болт
Шестигранная
гайка, 5 мм
