www.timberk.com • electrical storage water heater
12

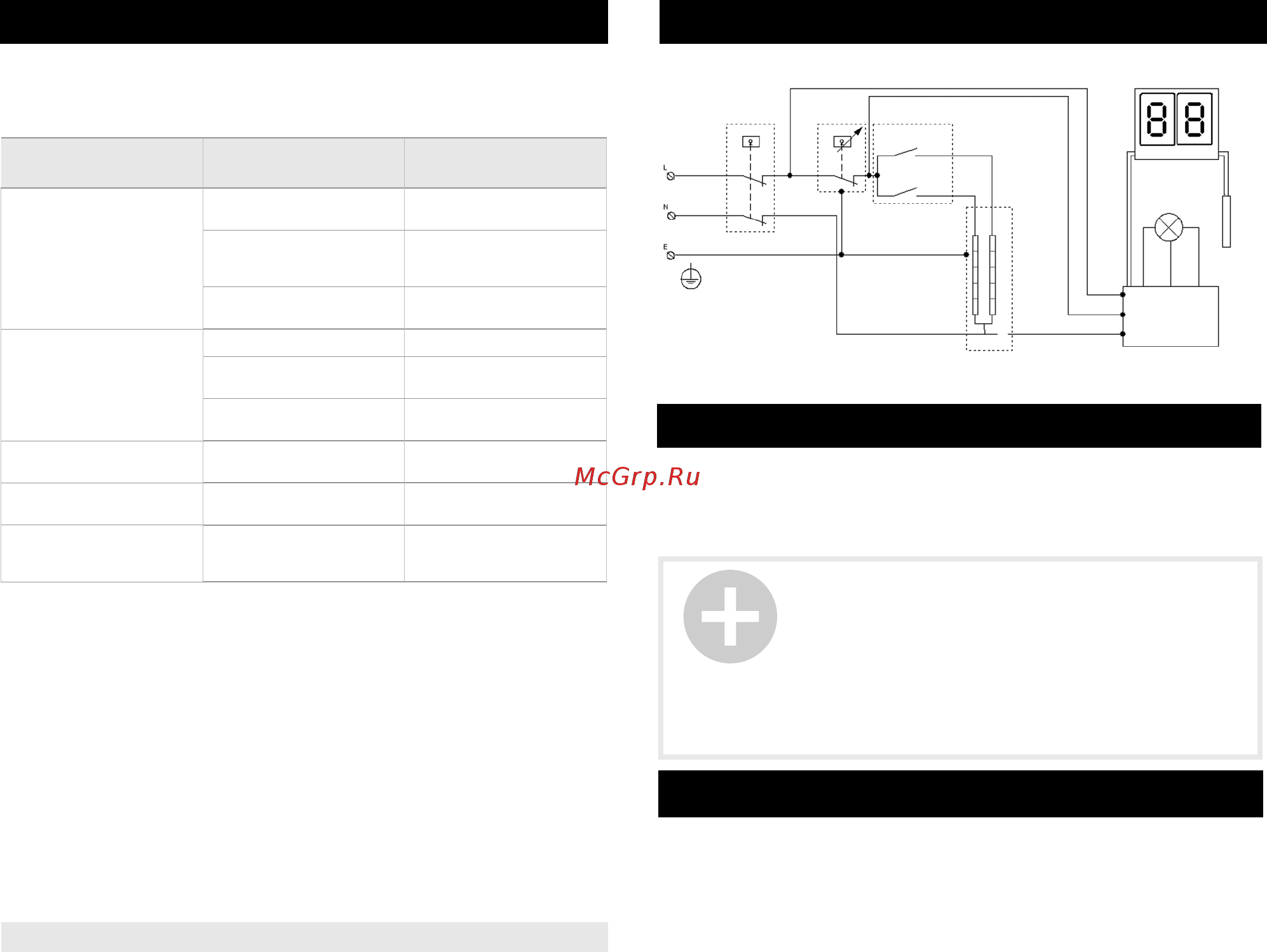

12. WIRING DIAGRAM
temperature
limlter
hating power switch
indication
light
temperature
sensor
LED-display
termostat
indication light
power board
heating element
Fig. 11
The water heater should be disposed upon the end of life. You can obtain
detailed information on water heater disposal from a representative of local
authorities.
Device service life is 10 years.
13. DISPOSAL
14. SERIAL NUMBER AND PRODUCTION DATE
Serial number, production month and year are included in ID LINE product
code. Sticker with ID LINE code is pasted on product surface. Month and
two last numbers of year is putted after symbol “-“.
NOTE:
Technical and any other characteristics of the
appliance can be revised.
Such changes may be introduced without warning and
prior notice to the consumers.
The manufacturer shall not be liable for changes in the
appliance’s wiring diagram that may be implemented
without notice to the consumers.
Possible malfunctions and troubleshooting methods
Table 4
10. TROUBLESHOOTING
Failure Possible causes Troubleshooting method
Heating indicator light doesn’t light up,
water is not heated
1. Temperature adjustment device
is broken.
Contact a repairer, TIMBERK service
center.
2. Temperature limiter was actuated or
was not switched on.
Switch on the temperature switch
following instructions on its activation.
(page 15)
3. Temperature limiter is broken. Contact a repairer, TIMBERK service
center.
Water doesn’t flow from the hot water
discharge cock
1. Water feed is cut off. 1. Wait until water supply is restored.
2. Water pressure is too low. 2. Switch on the water heater again,
when normal water pressure restores.
3. Water supply exhaust valve is
closed.
Water temperature is too high Water temperature control system
is damaged.
Contact a repairer, TIMBERK service
center.
Water leakage Seal at the point of pipe connection
is broken.
Replace the joint seal.
Water flows from the appliance’s case Breaking of the internal tank
(corrosion)Seal at the point of the
heating element connection is broken.
Contact a repairer, TIMBERK service
center.
