www.timberk.com • electrical storage water heater
5
Capacity, l A B C D E F G H
SWH FED1 /
SWH FSQ1 series
30 573 593 280 235.9 432.9 13.5
72.3 -
50 858 878 450 235.9 432.9 13.5
72.3 -
80 967 987 500 273.2 492.2 13.5
103.2 -
100 1187 1207 650 273.2 492.2 13.5
103.2 -
Dimensions
IMPORTANT!
Technical characteristics of the water heater you
purchased as of the date of manufacture correspond to
data, specified in the table. Technical characteristics and
scope of delivery can be revised without any prior notice.

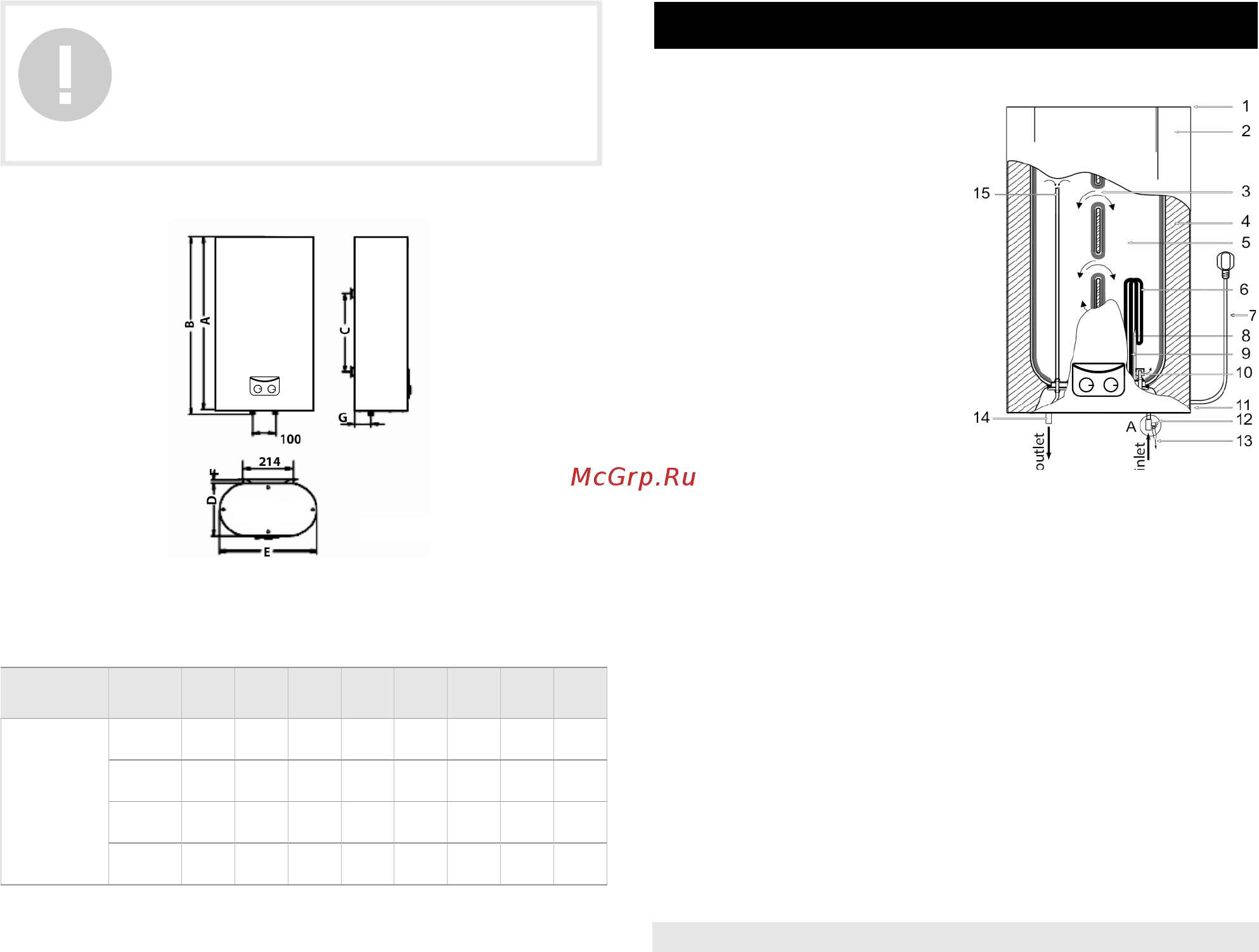

Dimensions of water heaters (mm) are made in accordance with fig. 1.
Table 3
Fig. 1
Fig. 2
1 – the upper composite protective
cover
2 – external decorative case
3 – system of flows (3 overflows)
4 – urethane foam heat insulation
layer
5 – internal tank
6 – heating element
7 – power cable
8 – thermostat sensor pipe
9 – protective magnesium anode
10 – inlet nozzle with a splitter
11 – the lower composite protective
cover
12 – composite pressure safety
valve (make sure to install onto the
cold water supply tube) Pos. A
13 – emergency discharge of
surplus water pressure (a small
water leakage is possible from the
emergency discharge hole when
the water heater is operating. It is
normal)
14 – hot water outlet nozzle
15 – the upper part of the hot water
intake tube
* Depending on the product batch, GFCI can
be located not within the power cable electric
plug.
5. WATER HEATER DESCRIPTION
