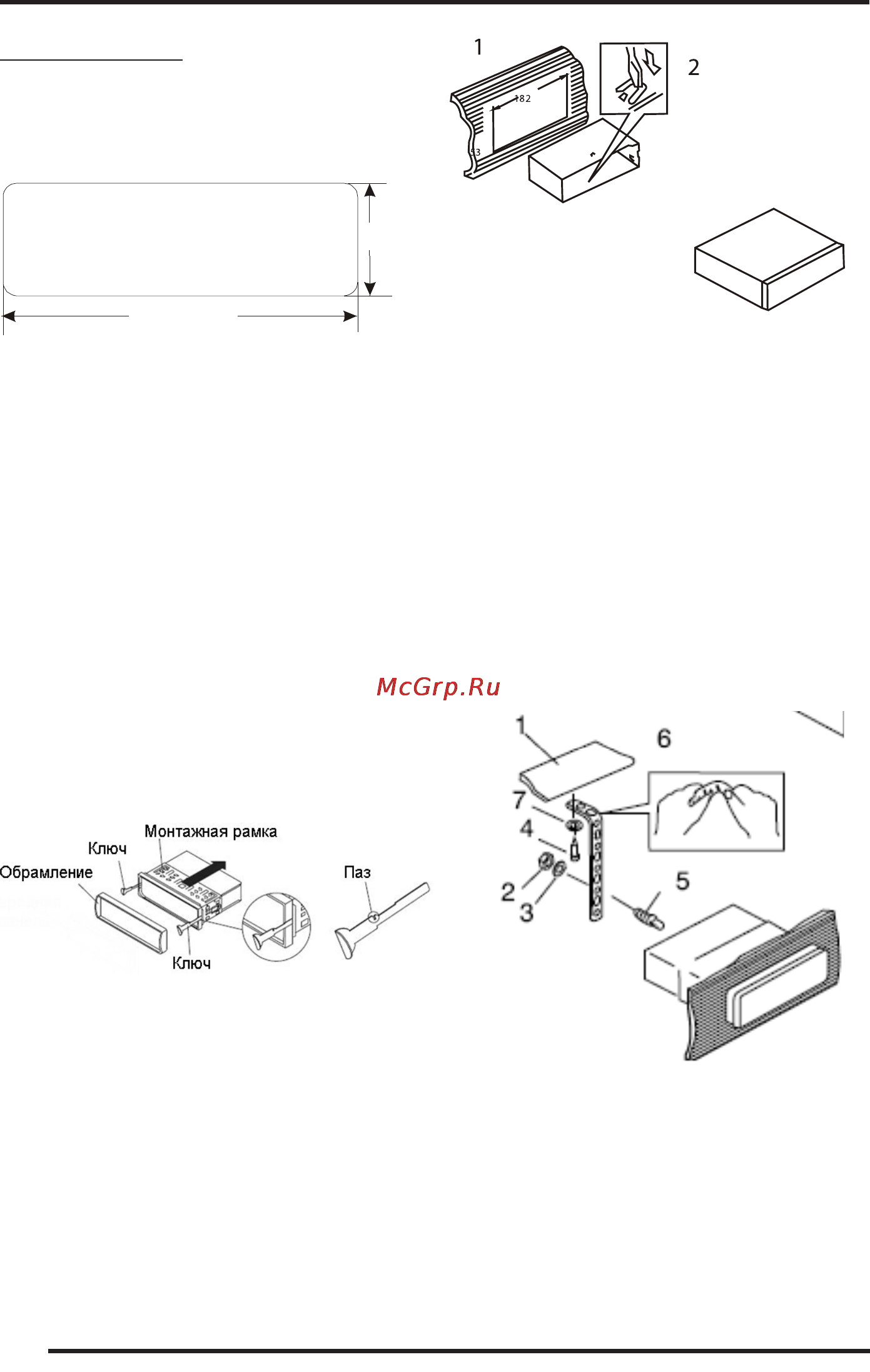

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ РЕСИВЕРА
Фронтальный монтаж
Для правильной установки устройства отсек для
установки радиоаппаратуры в приборной панели
должен соответствовать следующим размерам:
5 3 m m
1 8 2 mm
Кроме того, следует проверить, достаточна ли глу-
бина отсека для размещения в ней аппарата.
Перед началом работ убедитесь, что зажигание ав-
томобиля выключено. Кроме того, рекомендуется,
если возможно, отсоединить провод от «-» клеммы
аккумулятора автомобиля.
1. Отсоедините от аппарата провода.
2. Снимите обрамление передней панели.
3. Вставьте до упора ключи, входящие в комплект
поставки аппарата, в пазы с боков аппарата.
Извлеките проигрыватель из монтажной
рамы.
4. Вставьте монтажную раму (без корпуса прои-
грывателя) в отсек приборной панели и отогни-
те «язычки» при помощи отвертки. Не все
«язычки» подходят под конструкцию приборной
панели конкретного автомобиля, выберите
наиболее подходящие.
1. Приборная панель
2. Монтажная рама
5. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, разъем антенны. Убедитесь,
что провода нигде не пережаты.
6. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.
7. При необходимости обеспечить дополнитель-
ное крепление – закрепите заднюю часть прои-
грывателя скобой к приборной панели при по-
мощи винта (3). (Не обязательно)
8. Подсоедините провод к «-» клемме автомо-
бильного аккумулятора.
1. Приборная панель
2. Гайка 5 мм
3. Пружинная шайба
4. Винт 5х15 мм
5. Винт
6. Металлическая скоба
7. Простая шайба
6
