Supra SCD-501U [8/27] Установка и снятие передней панели

УСТАНОВКА И СНЯТИЕ ПЕРЕДНЕЙ ПАНЕЛИ

Тыловой монтаж

Данный метод установки аппарата предполагает

установку с помощью отверстий на боковых по-

верхностях прибора и крепление его на кронштейн

автомобиля. При этом обрамление, монтажная

рама не используются.

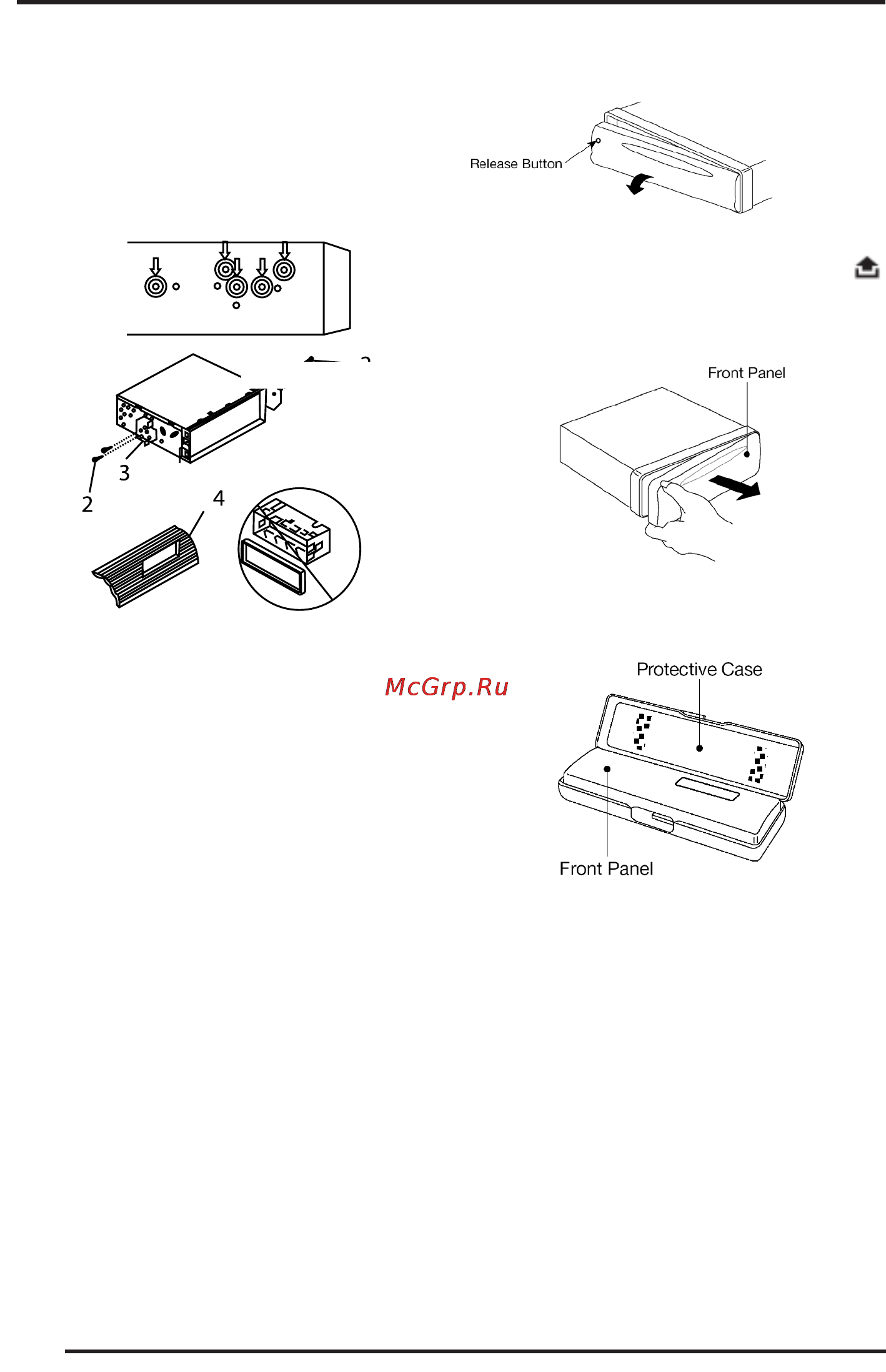

1. Вид сбоку. Расположение отверстий

2. Винты

3. Кронштейн

4. Накладка приборной панели

Выберите позицию, при которой винтовые отвер-

стия кронштейнов, закрепленных в автомобиле, и

винтовые отверстия проигрывателя, отмеченные

буквами, соответствующими названию марки ав-

томобиля, совпадут, и закрепите проигрыватель с

каждой стороны при помощи 2-х винтов длиной не

более 6 мм.

Снятие передней панели

Для снятия передней панели нажмите на кнопку

и, потянув за левую сторону панели, снимите ее.

Храните переднюю панель в защитном футляре.

Передняя панель

Защитный футляр

Кнопка снятия

передней панели

Передняя панель
