Внимание! При эксплуатации плиты могут появляться необычные
звуки (легкие щелчки, потрескивания). Это связано с температурным сжатием
или расширением отдельных деталей устройства при изменении температуры,
что не является неисправностью (дефектом).
Комплектация плиты и её технические характеристики, в зависимости от модели,
приведены в Табл. 2 и Табл. 3 соответственно.
Табл. 2
Модель плиты
Наименование
ЭГ401-2у ЭГ401СТ-2у ЭГ1/3г01-2у
Плита газовая с электрическим жарочным шкафом * * *
Решётки стола * * *
Противень * * *
Решётка духовки * * *
Подставка для посуды малого диаметра * * *
Крышка горелки малой мощности, шт 1 1 1
Крышка горелки средней мощности, шт 2 2 1
Крышка горелки повышенной мощности, шт 1 1 1
Руководство по эксплуатации * * *
Упаковка * * *
Электророзжиг * - *
Освещение жарочного шкафа * - *
Выдвижной вспомогательный шкаф * - *
Инжектор №47 1 1 1
Инжектор №56 2 2 1
Инжектор №75 1 1 1

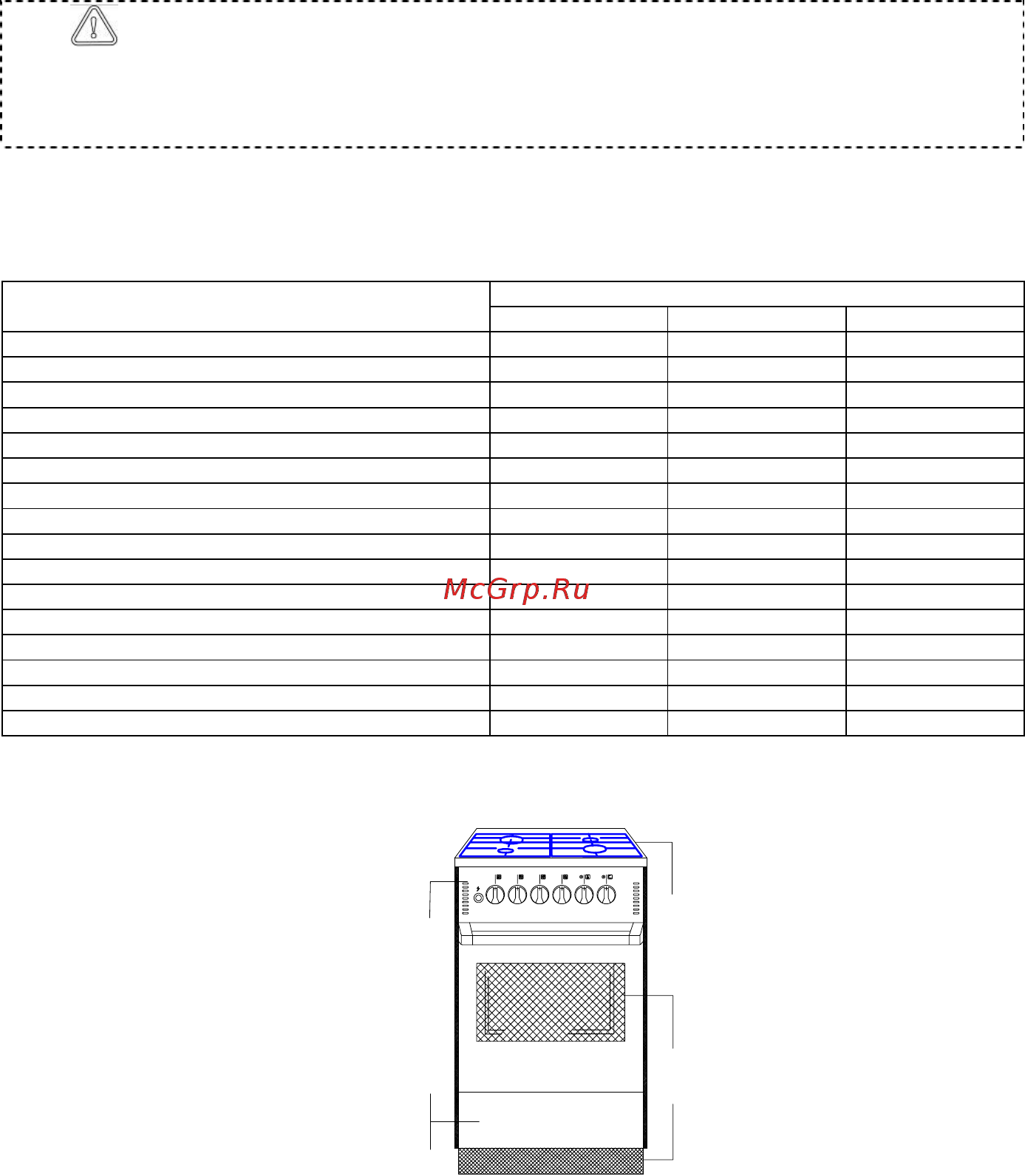

Расположение составных частей плиты показано на Рис. 9.
С т о л п л и т ы
с д в у м я
с ъ е м н ы м и
р е ш е т к а м и
Д в е р к а
ж а р о ч н о г о
ш к а ф
а
О п о р н а я
ч а с т ь
п л и т ы
П а н е л ь
у п р а в л е н и я
В ы д в и ж н о й
в с п о м о г а т е л ь н ы й
ш к а ф
Рис. 9. Плита газовая с электрическим жарочным шкафом
Вспомогательный шкаф плиты (см. комплектацию Табл. 2) предназначен для
хранения кухонных принадлежностей.
13
