6.2 ВЕРХНЯЯ ПАНЕЛЬ

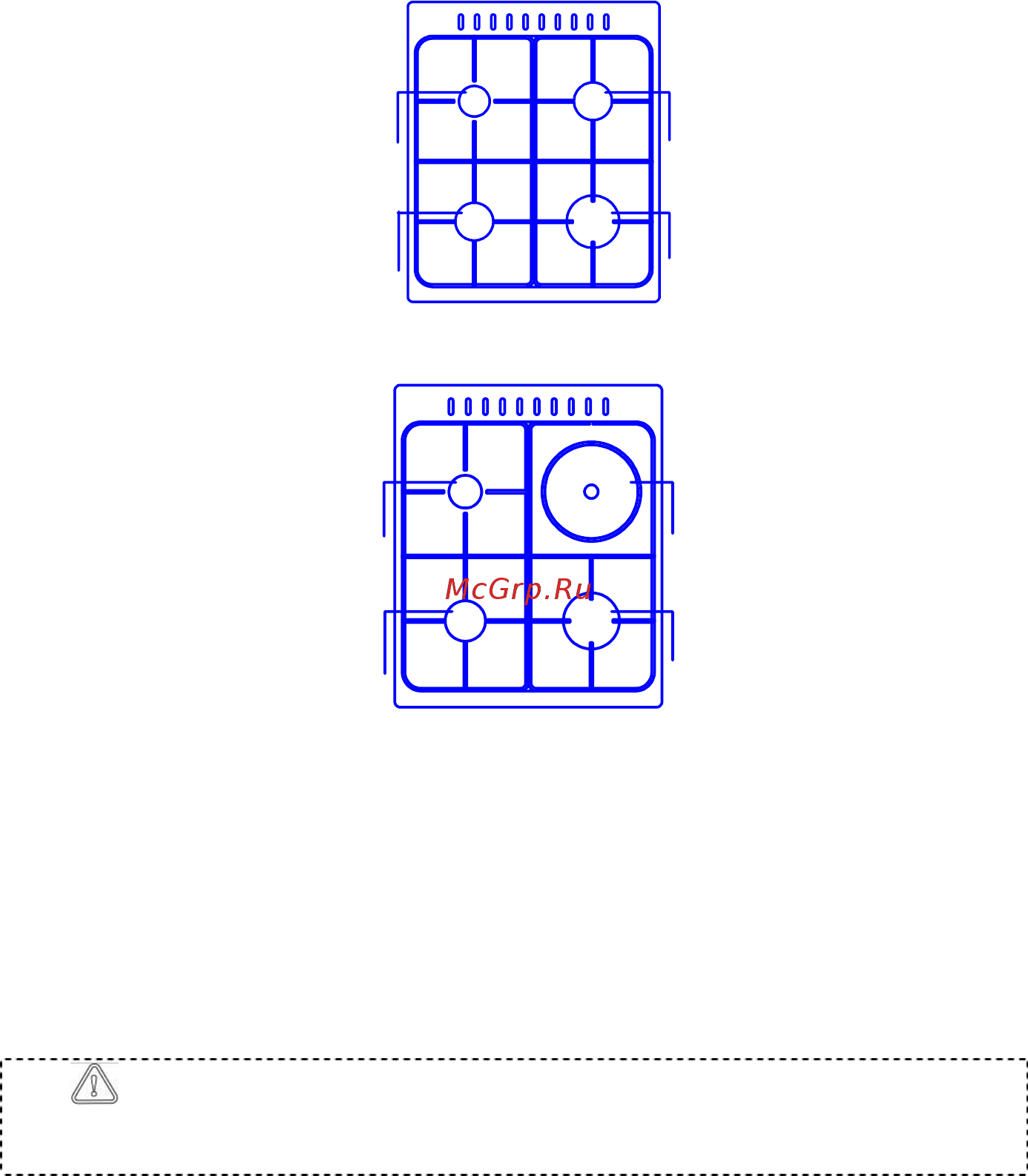

На Рис. 12 и Рис. 13 показана верхняя панель плиты, в зависимости от
исполнения на ней установлены 4 газовых горелки или 3 газовых горелки и
электроконфорка.
Г о р е л к а
м о щ н о с т ь ю
1 , 5 к В т
Г о р е л к а
м о щ н о с т ь ю
1 , 0 к В т
Г о р е л к а
м о щ
н о с т ь ю
2 , 3 к В т
Г о р е л к а
м о щ н о с т ь ю
1 , 5 к В т
Рис. 12. Верхняя панель плит ЭГ401-2у, ЭГ 401 СТ-2у
Г о р е л к а
м о щ н о с т ь ю
2 , 3 к В т
Г о р е л к а
м о щ н о с т ь ю
1 , 0 к В т
Г о р е л к а
м о щ
н о с т ь ю
1 , 5 к В т
Э л е к т р о -
к о н ф о р к а
Рис. 13. Верхняя панель плит ЭГ1/3г01-2у
Мощность газовых горелок (высота пламени) регулируется при помощи ручек
кранов, температура нагрева электроконфорки регулируется ручкой переключателя
мощности, которые расположены на передней панели.
Газовые горелки зажигайте следующим образом:
- нажмите ручку крана газовой горелки, поверните её против хода часовой
стрелки до совмещения знака максимального пламени
с меткой на панели управления.
- При наличии электророзжига, нажмите кнопку и удерживайте её в нажатом
положении до тех пор, пока газ не загорится.
- В случае отсутствия электророзжига поднести спичку или зажигалку к
соответствующей газовой горелке.
Внимание! При погасании пламени горелки (по любой причине)
необходимо закрыть устройство настройки (кран) и предпринять попытку
повторного зажигания не ранее чем через 1 минуту.
Регулирование интенсивности горения производится дальнейшим поворотом
ручки против хода часовой стрелки до совмещения знака малого пламени с меткой на
панели управления и обратно.
16
