Чтобы горелку выключить, необходимо ручку включения горелки повернуть до
упора по ходу часовой стрелки.
Размеры посуды и режим работы горелок нужно выбирать таким образом, чтобы
пламя не выходило за края и не «лизало» боковые стенки. Посуда должна иметь
плоское ровное дно.
Минимальный диаметр сосудов используемых на горелке мощностью 1,0 кВт
равен 120 мм
, на горелке мощностью 1,5 кВт минимальный диаметр сосудов равен
140 мм и на горелке мощностью 2,3 кВт минимальный диаметр сосудов равен 160 мм.
При использовании подставки для посуды малого диаметра минимальный диаметр
сосудов равен 60 мм.
На верхней панели, в зависимости от модели плиты, может располагаться
электроконфорка.
Для включения конфорки необходимо ручку переключателя установить в
положение, соответствующее требуемому режиму приготовления (см. Табл. 4). При
этом загорается сигнальная лампочка включения электроконфорки.
Табл. 4
Обозначение на ручке
переключателя конфорки
Режимы работы конфорок
0 Конфорка выключена
1
Подогрев небольшого количества пищи и поддержание температуры готовых
блюд
2 Подогрев
3 Подогрев и кипение, т.е. длительное приготовление большого количества пищи
4 Приготовление жареных блюд
5 Жаренье в большом количестве жира
6 Быстрое нагревание
Перед включением плиты в сеть убедитесь, что ручка переключателя
электроконфорки установлена в положение «0».
Приготовление пищи на электроконфорке рекомендуется начинать на
максимальной мощности до закипания. Затем переключите конфорку на необходимый
Вам режим. За 5 - 10 мин. до окончания приготовления выключите электроконфорку.
Это позволит вам воспользоваться накопленным теплом электроконфорки и
обеспечит экономию электроэнергии.
Для снижения
расхода электроэнергии, ускорения процесса приготовления пищи,
и увеличения срока службы электроконфороки необходимо правильно выбрать

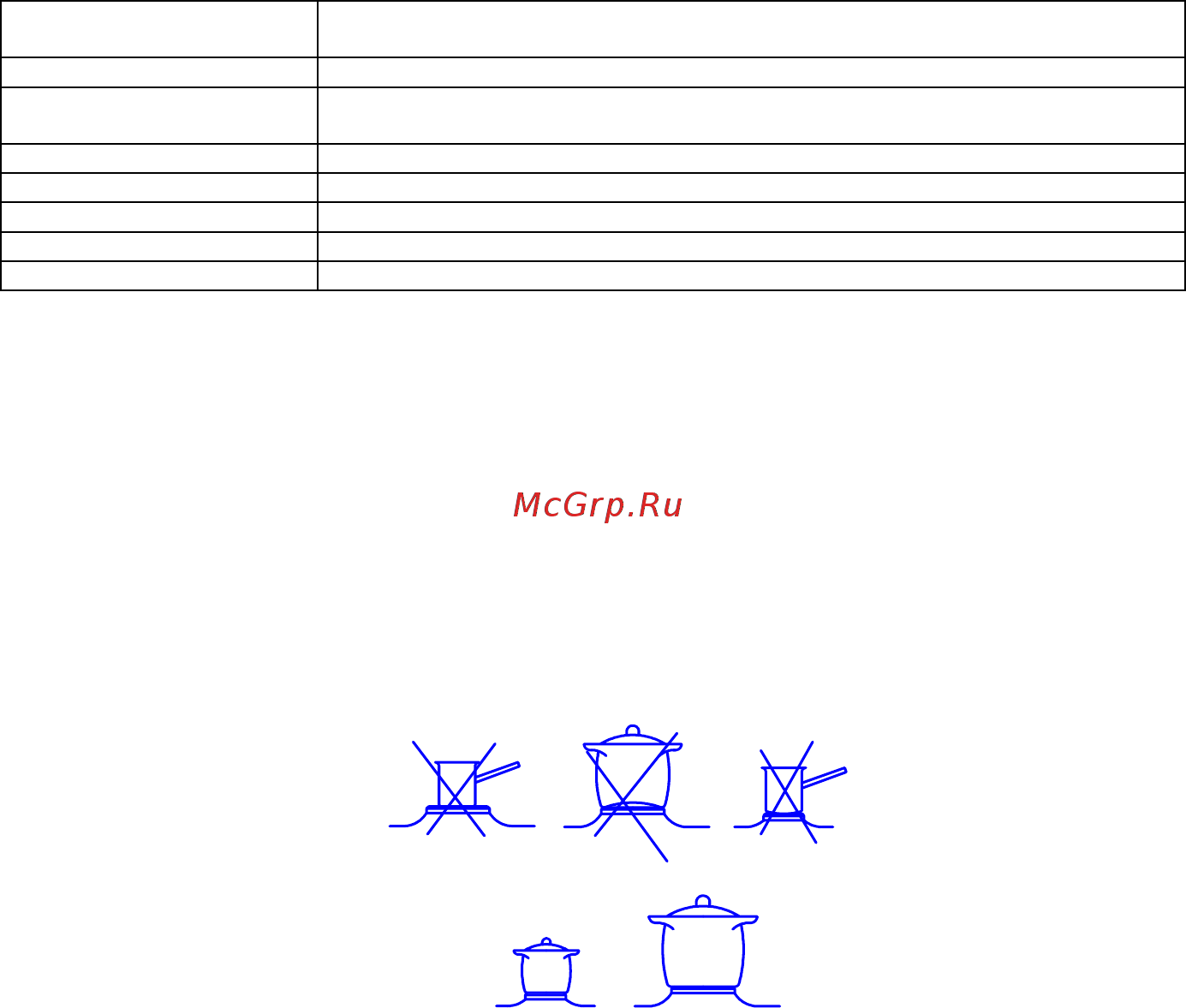

посуду (Рис. 14). Посуда должна иметь плоское ровное дно диаметром равным, или
несколько большим диаметру конфорки.
н е п р а в и л ь н о
п р а в и л ь н о
Рис. 14. Выбор посуды
17
