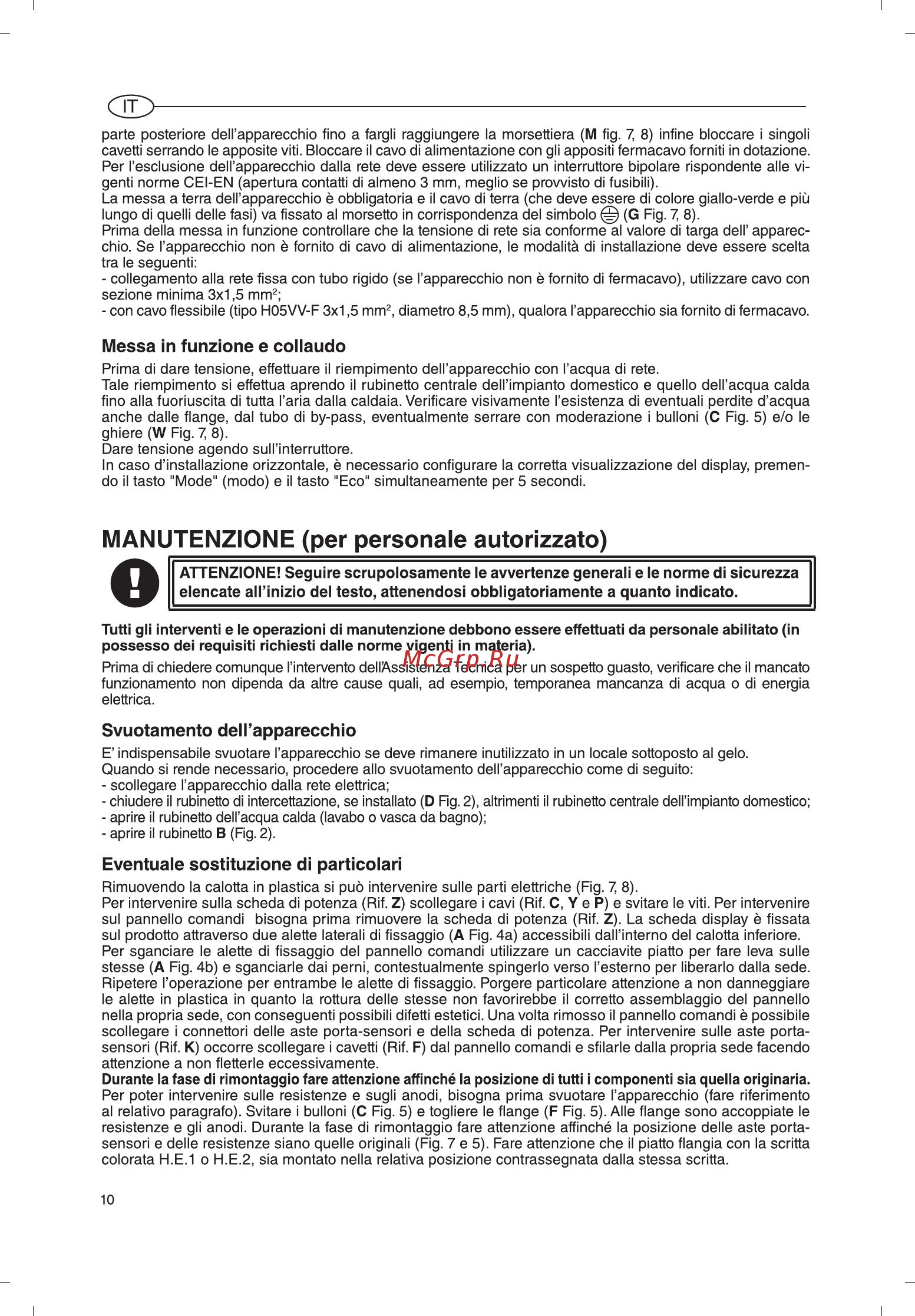

Ariston ABS VLS EVO WI-FI 50 Серебристый [10/132] Manutenzione per personale autorizzato

Содержание

Похожие устройства

parte posteriora dell apparecchio fino a fargli raggiungere la morsettiera M fig 7 8 infine bloccare i singoli cavetti serrando le apposíte viti Bloccare I cavo di alimentazione con gli apposití fermacavo forniti in dotazione Per l esclusione dell apparecchio dalla rete deve essere utilizzato un interruttore bipolare rispondente alie vigenti norme CEI EN apertura contatti di almeno 3 mm meglio se prowisto di fusibili La messa a térra dell apparecchio é obbligatoria e I cavo di térra che deve essere di colore giallo verde e piü lungo di quelli delle fasi va fissato al morsetto in corrispondenza del símbolo G Fig 7 8 Prima del la messa in funzione contrallare che la tensione di rete sia conforme al valore di targa dell apparecchio Se l apparecchio non é fornito di cavo di alimentazione le modalitá di installazione deve essere scelta tra le seguenti collegamento alia rete fissa con tubo rígido se l apparecchio non é fornito di fermacavo utilizzare cavo con sezione mínima 3x1 5 mm2 con cavo flessibile tipo H05VV F 3x1 5 mm2 diámetro 8 5 mm qualora l apparecchio sia fornito di fermacavo Messa in funzione e collaudo Prima di daré tensione effettuare I riempimento dell apparecchio con l acqua di rete Tale riempimento si effettua aprendo I rubinetto céntrale deH impianto domestico e quello dell acqua calda fino alia fuoriuscita di tutta l aria dalla caldaia Verificare visivamente l esistenza di eventual perdite d acqua anche dalle flange dal tubo di by pass eventualmente serrare con moderazione i bullón C Fig 5 e o le ghiere W Fig 7 8 Daré tensione agendo sull interruttore In caso d installazione orizzontale é necessario configurare la corretta visualizzazione del display premendo il tasto Mode modo e I tasto Eco simultáneamente per 5 secondi MANUTENZIONE per personale autorizzato O ATTENZIONE Seguiré scrupolosamente le avvertenze generali e le norme di sicurezza elencate all inizio del testo attenendosi obligatoriamente a quanto indicato Tutti gli interventi e le operazioni di manutenzione debbono essere effettuati da personale abilitato in possesso dei requisiti richiesti dalle norme vigenti in materia Prima di chiedere comunque l intervento dellAssistenza Técnica per un sospetto guasto verificare che I mancato funzionamento non dipenda da altre cause quali ad esempio temporánea mancanza di acqua o di energía elettrica Svuotamento dell apparecchio E indispensabile svuotare l apparecchio se deve rimanere inutilizzato in un lócale sottoposto al gelo Quando si rende necessario procederé alio svuotamento dell apparecchio come di seguito scollegare l apparecchio dalla rete elettrica chiudere I rubinetto di intercettazione se installato D Fig 2 altrimenti il rubinetto céntrale deH impianto domestico aprire il rubinetto dell acqua calda lavabo o vasca da bagno aprire I rubinetto B Fig 2 Eventuale sostituzione di particolari Rimuovendo la calotta in plástica si pub intervenire sulle partí elettriche Fig 7 8 Per intervenire sulla scheda di potenza Rif Z scollegare i caví Rif C Y e P e svitare le viti Per intervenire sul pannello comandi bisogna prima rimuovere la scheda di potenza Rif Z La scheda display é fissata sul pradotto attraverso due alette lateral di fissaggio A Fig 4a accessibili dall interno del calotta interiore Per sganciare le alette di fissaggio del pannello comandi utilizzare un cacciavite piatto per fare leva sulle stesse A Fig 4b e sganciarle dai perni contestualmente spingerlo verso l esterno per liberarlo dalla sede Ripetere l operazione per entrambe le alette di fissaggio Porgere particolare attenzione a non danneggiare le alette in plástica in quanto la rottura delle stesse non favorirebbe II corretto assemblaggio del pannello nella propria sede con conseguenti possibili difetti estetici Una volta rimosso I pannello comandi é possibile scollegare i connettori delle aste porta sensor e della scheda di potenza Per intervenire sulle aste portasensori Rif K occorre scollegare i cavetti Rif F dal pannello comandi e sfilarle dalla propria sede facendo attenzione a non fletterle eccessivamente Durante la fase di rimontaggio fare attenzione affinché la posizione di tutti i componenti sia quella originaria Per poter intervenire sulle resistenze e sugli anodi bisogna prima svuotare l apparecchio fare riferimento al relativo parágrafo Svitare i bulloni C Fig 5 e togliere le flange F Fig 5 Alie flange sono accoppiate le resistenze e gli anodi Durante la fase di rimontaggio fare attenzione affinché la posizione delle aste portasensori e delle resistenze siano quelle originali Fig 7 e 5 Fare attenzione che il piatto flangia con la scritta colorata H E 1 o H E 2 sia montato nella relativa posizione contrassegnata dalla stessa scritta 10
