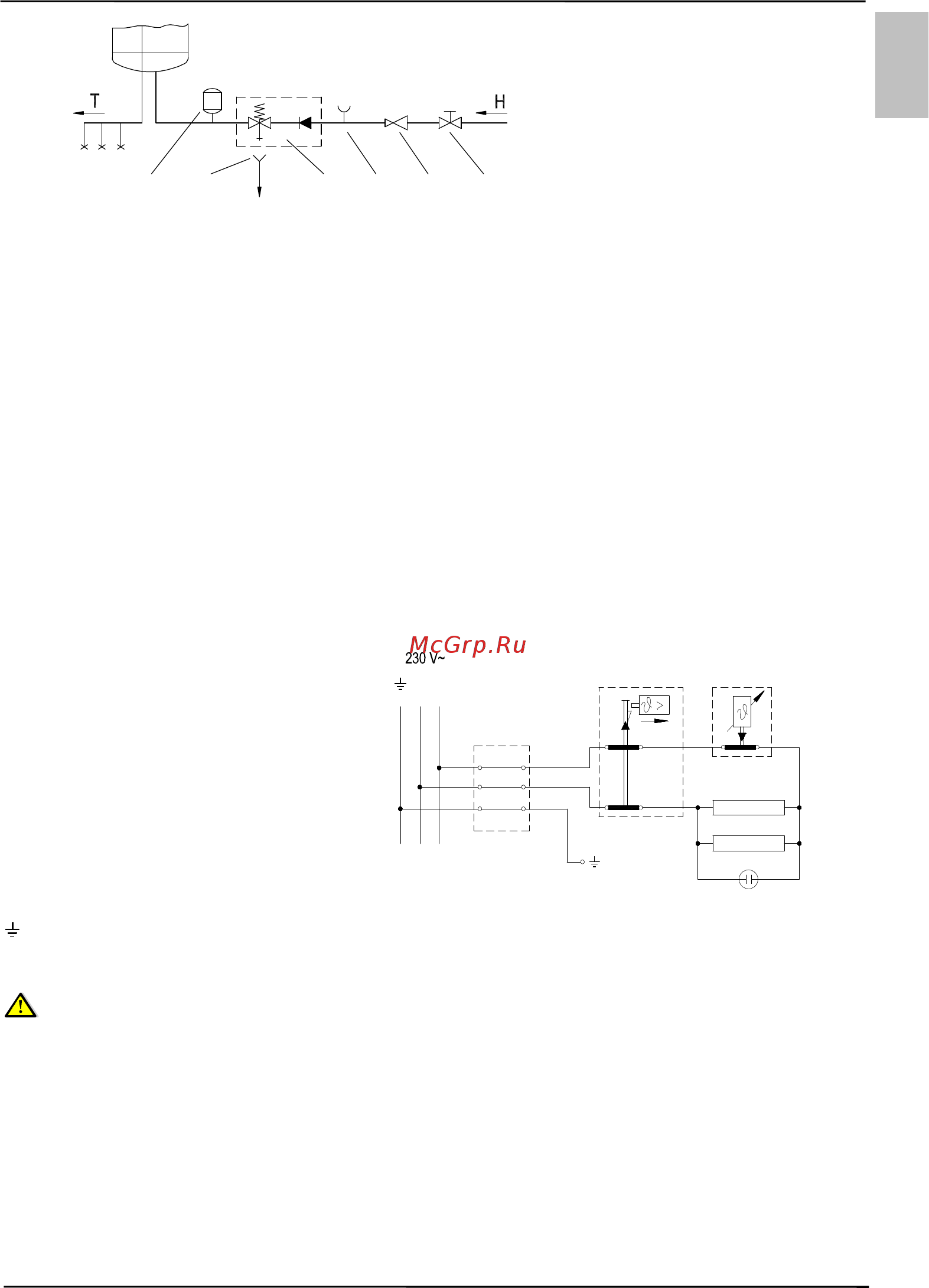

Опис:

1 - бак-розширювач

2 - лійка з підключенням до стоку

3 - запобіжний клапан

4 - тестова насадка

5 - редукційний клапан тиску

6 - запірний вентиль

H - холодна вода

T - гаряча вода

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ

Перед підключенням до електромережі в нагрівач слід встановити приєднувальний

кабель H05VV-F 3G 1,5 мм

. Для цього необхідно зняти захисну кришку. Підключення

водонагрівача до електромережі має здійснюватися у відповідності до чинних правил

монтажу електроприладів. Між водонагрівачем та мережею електроживлення слід

передбачити пристрій, який, відповідаючи національним стандартам монтажу

електроприладів, дозволятиме повністю відключити прилад від мережі.

Опис:

1 - термостат

2 - біметалевий

запобіжник

3 - нагрівач

(2 x 1000 W)

4 - контрольна лампочка

5 - приєднувальна клема

L - провід фази

N - нейтральний провід

- провід заземлення

Електросхема

УВАГА: Впевніться, що бойлер відключений від електромережі перед тим,

як його відкривати!
