Pyramida 56 49 Черный [42/64] Подключение варочной поверхности

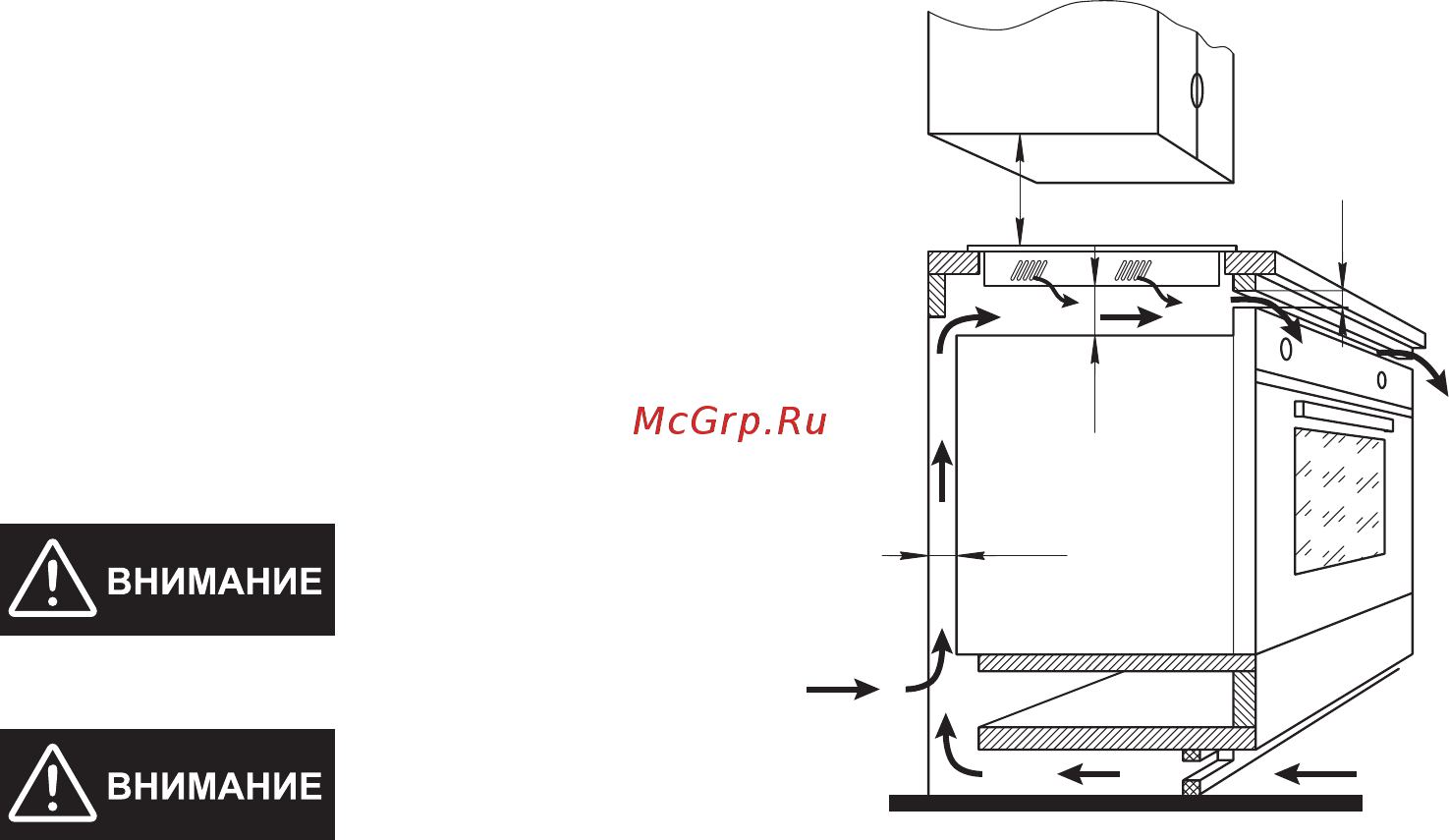

При установке варочной поверхности над

встроенной духовкой, не оборудованной

системой принудительной вентиляции, убе-

дитесь в наличии отверстий для притока и

оттока воздуха в соответствующей внутрен-

ней части корпуса кухонной мебели.

При этом подвод свежего воздуха может

быть как с тыльной стороны духовки (по-

двод «А»), так и из фронтальной стороны

(подвод «В»).

Минимальное сечение

подвода воздуха 180

см

Под варочной поверх-

ностью нельзя уста-

навливать выдвижные

ящики.

ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ

Ваша варочная поверхность имеет I класс электрической безопасности. Она

должна подключаться к электрической сети 220-240В, 50/60Гц переменного

тока. Провод заземления имеет двухцветную маркировку желтого и зеленого

цвета. В случае установки варочной поверхности вместе со встроенной духовкой,

подключение к электросети следует выполнять отдельно, что обусловлено требо-

ваниями безопасности и обеспечивает удобство проведения работ по обслужи-

ванию и ремонту.

Подсоединение кабеля к сети

Оснастите кабель питания соответствующей вилкой и подключите его к источнику

питания 220-240В, 50/60Гц.

Так же возможен вариант, при котором кабель питания варочной поверхности

подключается непосредственно к электрической сети (без вилки и розетки). В

этом случае должен быть установлен многолинейный выключатель, соответству-

ющий нагрузке, с расстоянием между разведенными контактами не менее 3 мм,

причем линия заземления не должна разрываться.

Питающий кабель следует располагать так, чтобы он никогда не нагревался до

температуры, превышающей на 50°С комнатную температуру.

Перед подсоединением кабеля к сети убедитесь в том, что:

– питающий кабель, электропроводка, соединения проводов в вилке и розет-

ке, предохранители (пробки) выдержат рабочую нагрузку;

Рис. 5

min 50

min 30

min 10

760
