Область установки

Газовое оборудование должно быть

установлено в месте с естественным

притоком воздуха, необходимого для

сгорания газа (стандарты UNI-CIG 7129

и 7131). При этом должны соблюдаться

все нормы и правила установки быто-

вого газового оборудования, предусмо-

тренные в стране, где приобретено и

устанавливается данное оборудование.

Газовая варочная поверхность может

быть установлена в любую кухонную ме-

бель, которая способна противостоять

высокой температуре – не менее 100

градусов. Размеры ниши-выреза, кото-

рая будет сделана в поверхности корпу-

са мебели (столешнице) и минимальные

расстояния между задней частью и при-

легающими с боков поверхностями обо-

значены на рис. 6. На рис. 7, показана

схема крепления газовой варочной по-

верхности к столешнице.

Пожалуйста, помните:

Чтобы гарантировать циркуляцию воз-

духа в достаточной степени, под газо-

вой варочной поверхностью необходимо

оставить расстояния D не менее 10 мм

до любого выдвижного ящика, любой

перегородки или духовки, которые могут

располагаться под газовой варочной по-

верхностью.

Если газовая варочная поверхность

устанавливается вместе с духовкой, не-

обходимо следовать инструкциям изго-

товителя духовки, и обеспечить венти-

ляцию, как показано на рис. 8. При этом

размеры зазоров С и Е должны быть не

менее 30 и 10 мм, соответственно.

В любом случае, если духовка яв-

ляется газовой, то обе части обору-

дования должны быть связаны с га-

зовой магистралью и электрической

цепью независимо.

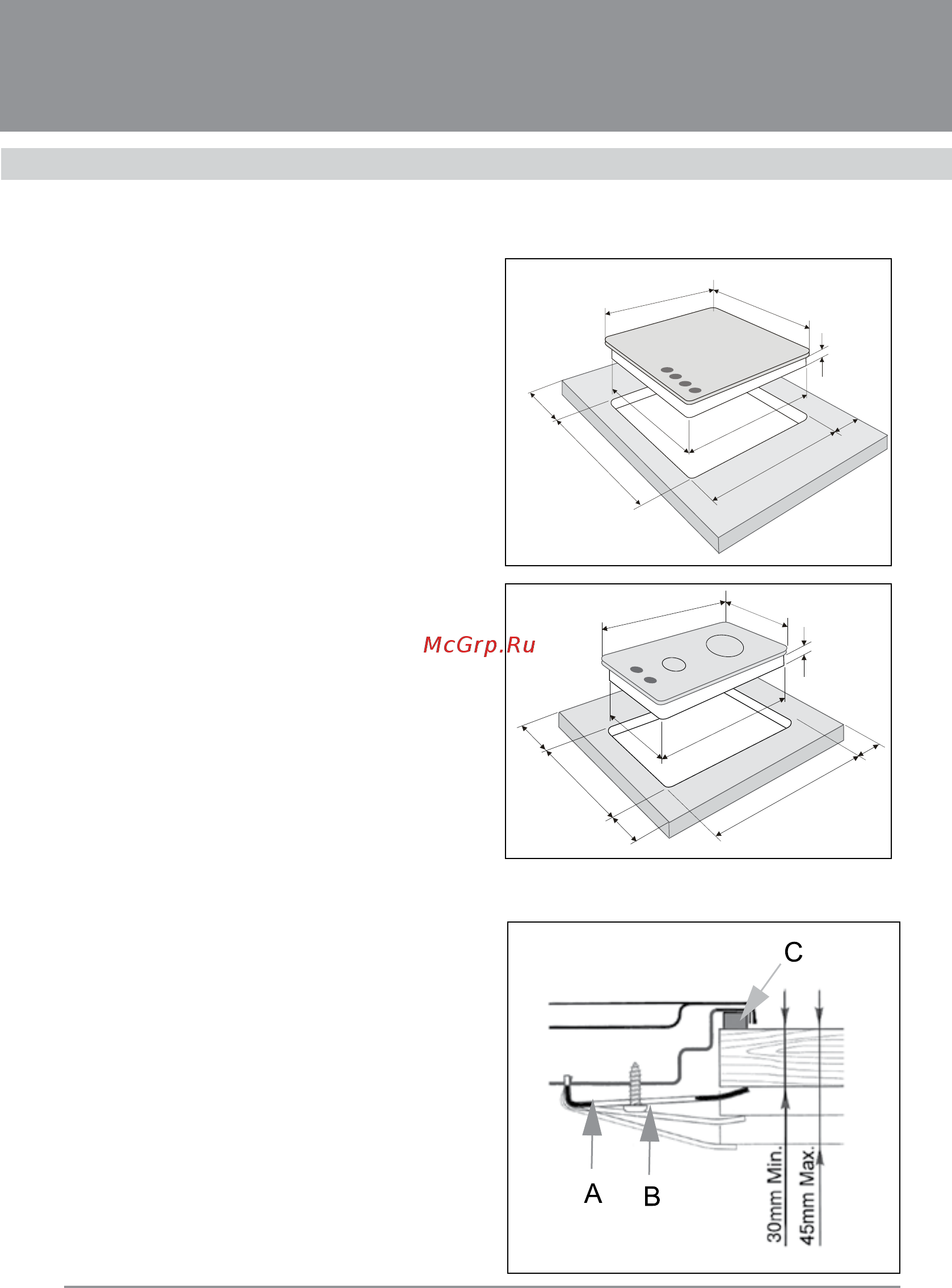

Рис. 6

510

590

560

120 min

565

55

40

495

490

510

300

275

50 min

50 min

280

55

40

490

485

Рис. 7

Схема в большем масштабе

представлена на стр. 28
