Установка плиты
Кухонное помещение должно быть су-
хим и проветриваемым, иметь исправ-
ную вентиляцию, а расположение плиты
должно обеспечивать свободный доступ
ко всем элементам управления.
Плита с одной стороны может сосед-
ствовать с высоким предметом или сте-
ной. Фурнитура для встройки должна
иметь облицовку и клей для ее присоеди-
нения должен обладать термостойкостью
100°C. Несоблюдение этого условия мо-
жет привести к деформации поверхности
или облицовки.
Плита устанавливается на твердом и
ровном полу (не устанавливать на под-
ставке).
Вытяжки следует монтировать в соот-
ветствии с эксплуатационными инструк-
циями.
Перед началом использования плиту
надо выровнять, что имеет особое зна-
чение для распределения жира на сково-
родке.
Для этого предназначены регулируемые
ножки, доступ к которым открывается по-
сле выемки ящика. Диапазон регулиров-
ки +/- 5 мм.
МОНТАЖ
Y
X1
X2
Монтаж и установка*
Монтаж блокады, обеспечивающей
стабильность кухни.
Б л о к а д а м о н т и р у е т с я в ц е л я х
обеспечить стабильность, предотвратить
о п р о к и д ы в а н и е л и б о с м е щ е н и е
кухонной плиты. Благодаря блокаде,
о б е с п е ч и в а ю щ е й с т а б и л ь н о с т ь
кухонной плиты и не допускающей её
опрокидывание, ребёнок, например, не
сможет, опрокинуть кухонную плиту, став
на открытые двери духового шкафа.

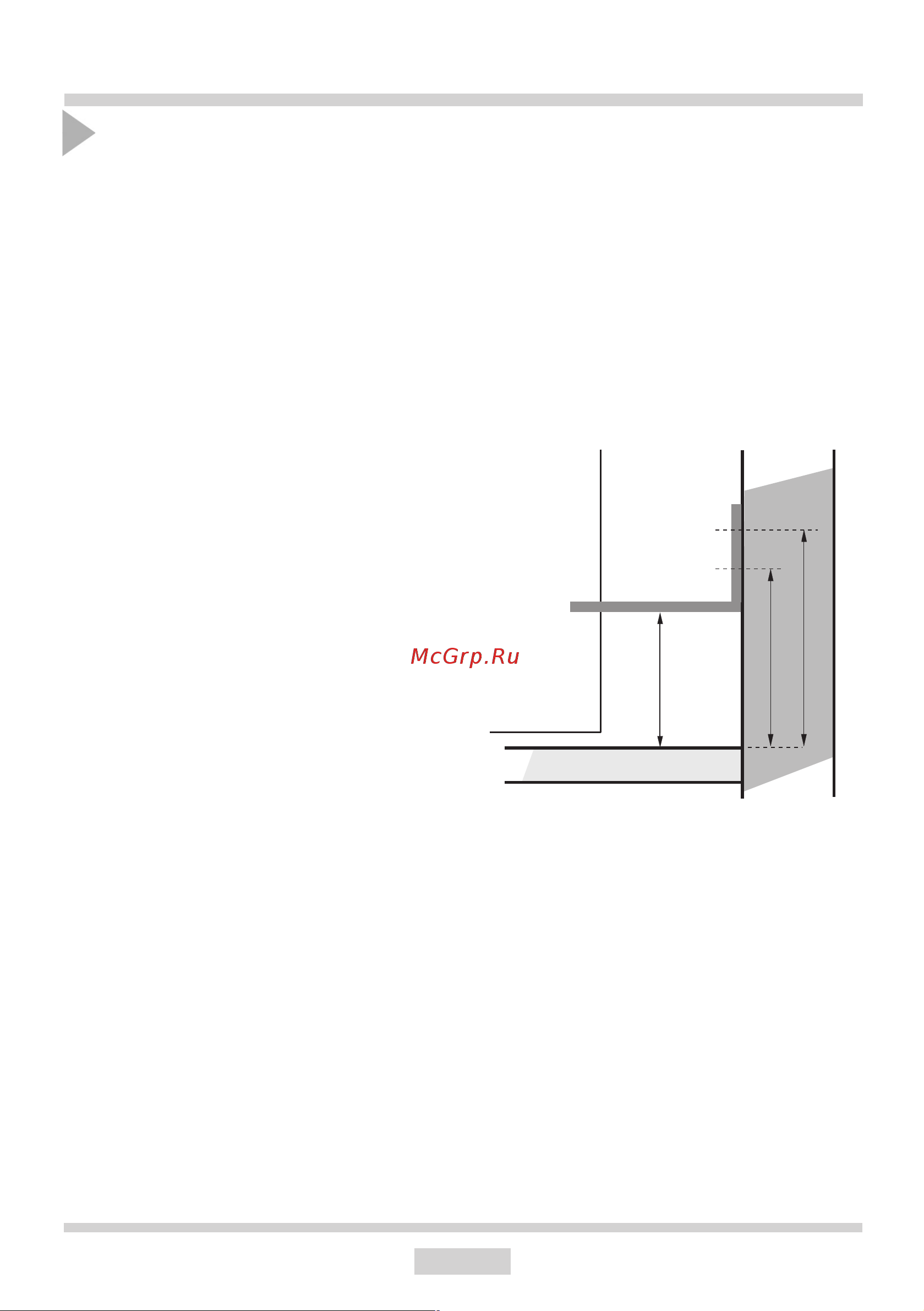

Пол
Кухонная плита шир. 500 мм, выс. 850
мм
X1=Y+30 мм
X2=Y+65 мм
Y=25 мм
Кухонная плита шир. 500 мм, выс. 900
мм
X1=Y+30 мм
X2=Y+65 мм
Y=70 мм
X - расстояние до места крепления в стене
Y - расстояние от пола
Стена
Кухонная
плита
*для определенных моделей
