27

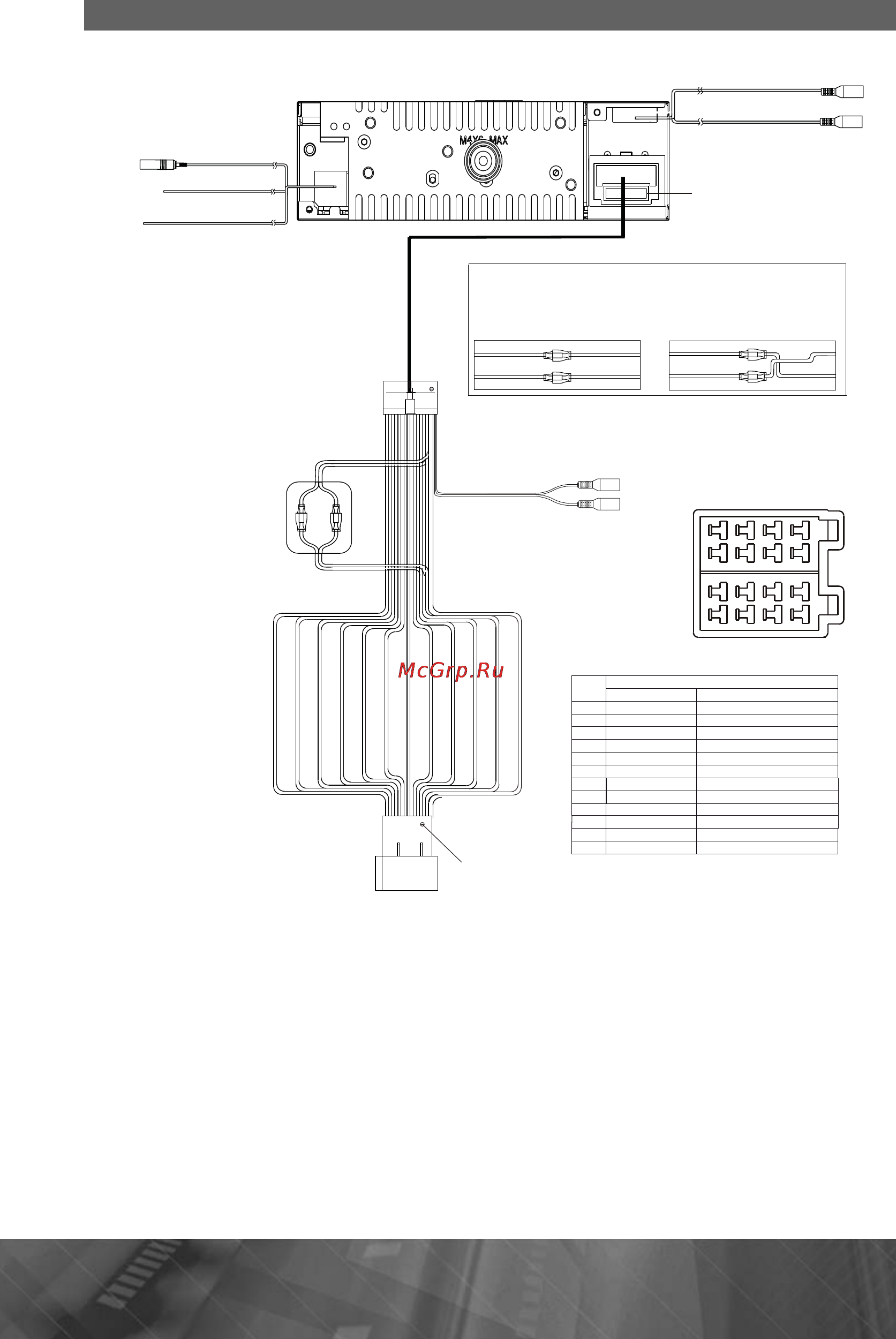

Ñõåìà ïîäêëþ÷åíèÿ ïðîâîäîâ óñòðîéñòâà
Расположение
Расположение
контактов
контактов
разъема ISO:
разъема ISO:
Секция А
Секция В
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Для некоторых моделей автомобилей VW/Audi или Opel необходимо
поменять подключение проводов источника питания, как показано на рисунке,
иначе память устройства может быть утеряна после выключения питания.
Свяжитесь с Вашим автомобильным дилером перед установкой устройства.
Оригинальное подключение
Жёлтый
Красный
Жёлтый
Красный
Изменённое подключение
Жёлтый Жёлтый
Красный Красный
конт.
Назначение контактов разъема ISO
Цвет провода
Назначение
А4
А5
А7
А8
B1
B2
B3
B4
B5
B6
B7
Красный
Синий
Желтый
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
+12 В при включенном АСС
Выход +12 В на авт.антенну
Масса
+12 В постоянно
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
B8
Зелено-черный
Левый задний динамик (-)
Предохранитель 15А
Разъем
для подключения
FM/УКВ антенны
K концевому выключателю
стояночного тормоза (-) PARKING SW
Включение камеры
заднего обзора
(+12) REVERSE
Вход камеры заднего обзора CAMERA IN
Видеовыход VIDEO OUT
Красный (A4)
Жёлтый (A7)
Зелёный/Чёрный (В8)
Зелёный (В7)
Белый/Чёрный (В6)
Белый (В5)
Серый/Чёрный (В4)
Серый (В3)
Фиолетовый/Чёрный (В2)
Фиолетовый (В1)
Чёрный (A8)
Синий (A5)
Разъём ISO
Серый
Линейные выходы
Линейные выходы
Задние каналы
Правый
Левый
Красный
Белый
(Розовый)
(Зеленый/
белый)
