Smart-UPS On-Line Внешний блок батарей SRT192BP/SRT192BP2/SRT192BPJ 15
Интерфейс пользователя
Просмотр информации о состоянии/Уведомления об ошибках: Просмотреть состояние подключенных
блоков XLBP можно с помощью элементов меню на дисплее ИБП.
• Индикатор состояния XLBP: Если индикатор XLBP горит красным, это указывает на одно из трех
состояний.
– Выключен: Нет сообщений. Это состояние указывается по умолчанию.
– Красный постоянный: Между блоком XLBP и ИБП отсутствует связь. Неисправен контроллер
XLBP.
– Красный мигающий:
• В целях идентификации каждому блоку XLBP автоматически присваивается номер.
Просмотреть номер определенного блока XLBP можно с помощью элементов меню на дисплее
ИБП.
Выберите номер XLBP. Индикатор мигает на блоке XLBP, которому присвоен данный номер.
• Проверка индикатора XLBP. Чтобы проверить исправность индикатора на дисплее ИБП, выполните
Тестирование сигнала тревоги. При запуске этой команды индикаторы всех подключенных XLBP
начинают мигать.
• Системные интерфейсы. Состояние батареи, уведомления и измерения отображаются в интерфейсе
дисплея ИБП. См. руководство по эксплуатации ИБП.
s
u
0
9
2
8
a

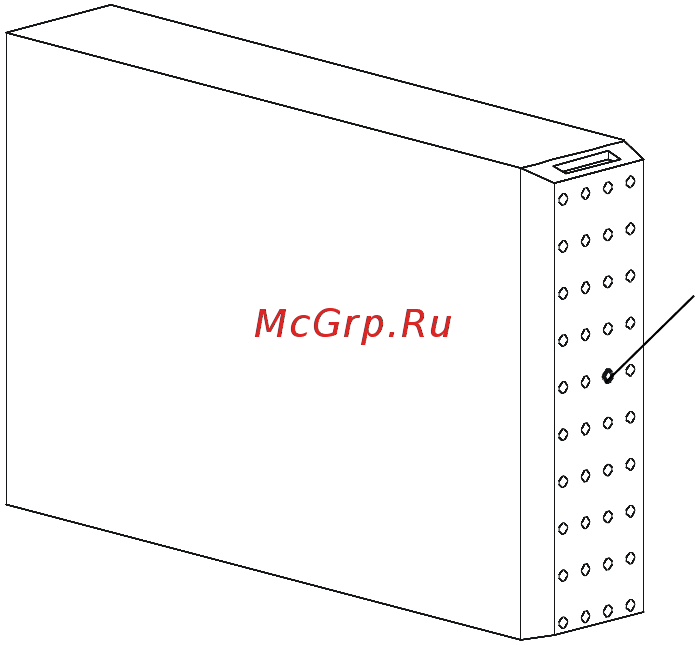

Индикатор состояния
