Smart-UPS On-Line Внешний блок батарей SRT192BP/SRT192BP2/SRT192BPJ8
Установка напольного блока

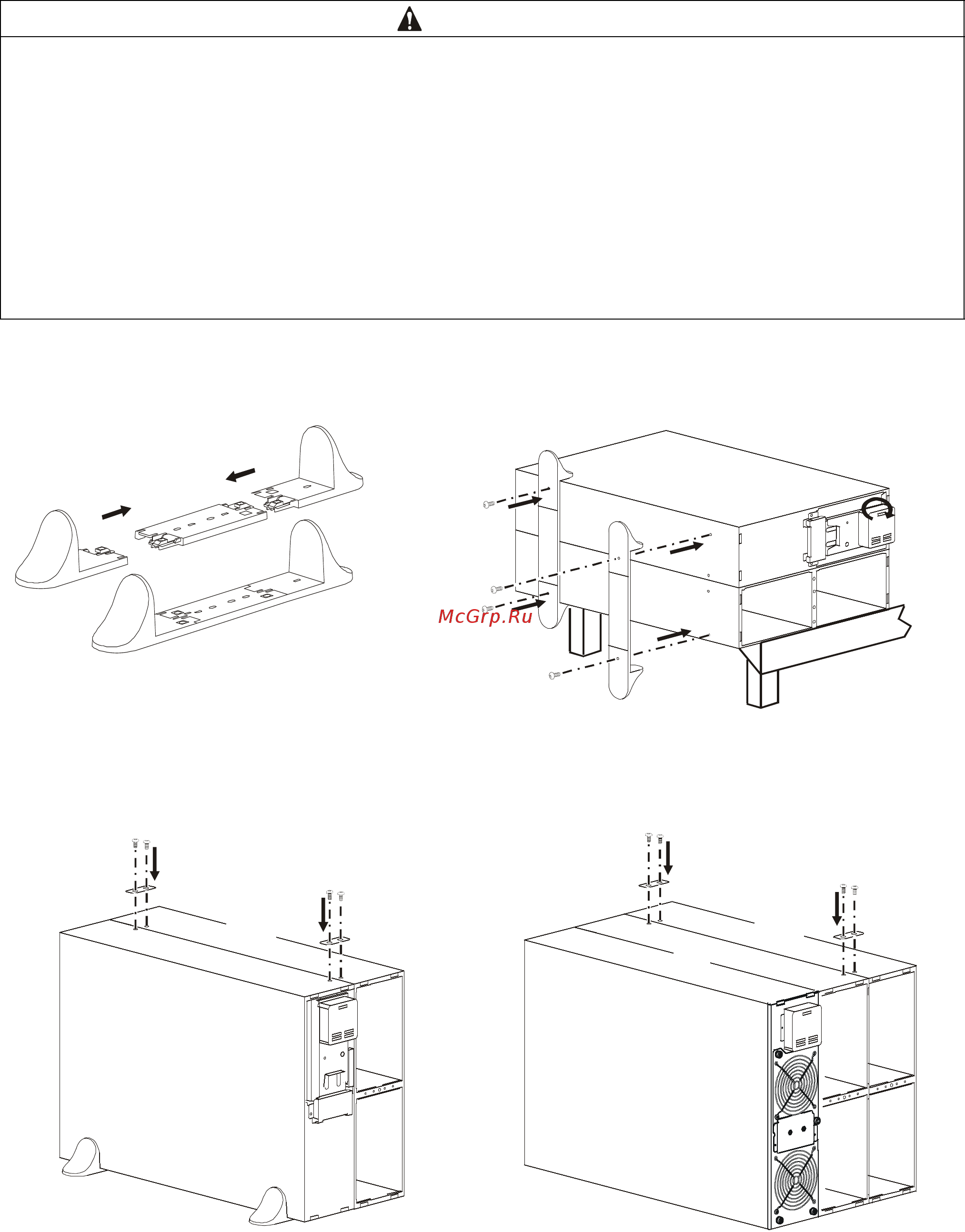

Установка стабилизирующих кронштейнов только для ИБП моделей SRT5K/SRT6K
Стабилизирующие кронштейны поставляются вместе с ИБП моделей SRT5K/SRT6K.
Установка стяжных кронштейнов для ИБП всех моделей
ВНИМАНИЕ
ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ, ТРАВМЫ ПЕРСОНАЛА
• Перед установкой стяжных кронштейнов выберите основание, способное выдержать совокупный вес
блоков.
• Не передвигайте блоки после установки стяжных кронштейнов.
• При вертикальной установке моделей внешнего батарейного блока и ИБП моделей SRT5K и SRT6K
одновременно всегда устанавливайте стабилизирующие кронштейны.
• При вертикальной установке внешнего батарейного блока, не прикрепленного к ИБП, всегда
устанавливайте стабилизирующие кронштейны.
Несоблюдение этих инструкций может привести к повреждению изделия или травме легкой или
средней степени тяжести.
ИБП моделей SRT5K/SRT6K с одним внешним
батарейным блоком
ИБП моделей SRT8K/SRT10K с одним внешним
батарейным блоком
s
u
0
8
9
2
a
s
u
0
8
9
3
a
UPS
XLBP
s
u
o
0
7
9
8
a
UPS
XLBP
