Smart-UPS On-Line Блок внешней аккумуляторной батареи SRT96BP/72BP6

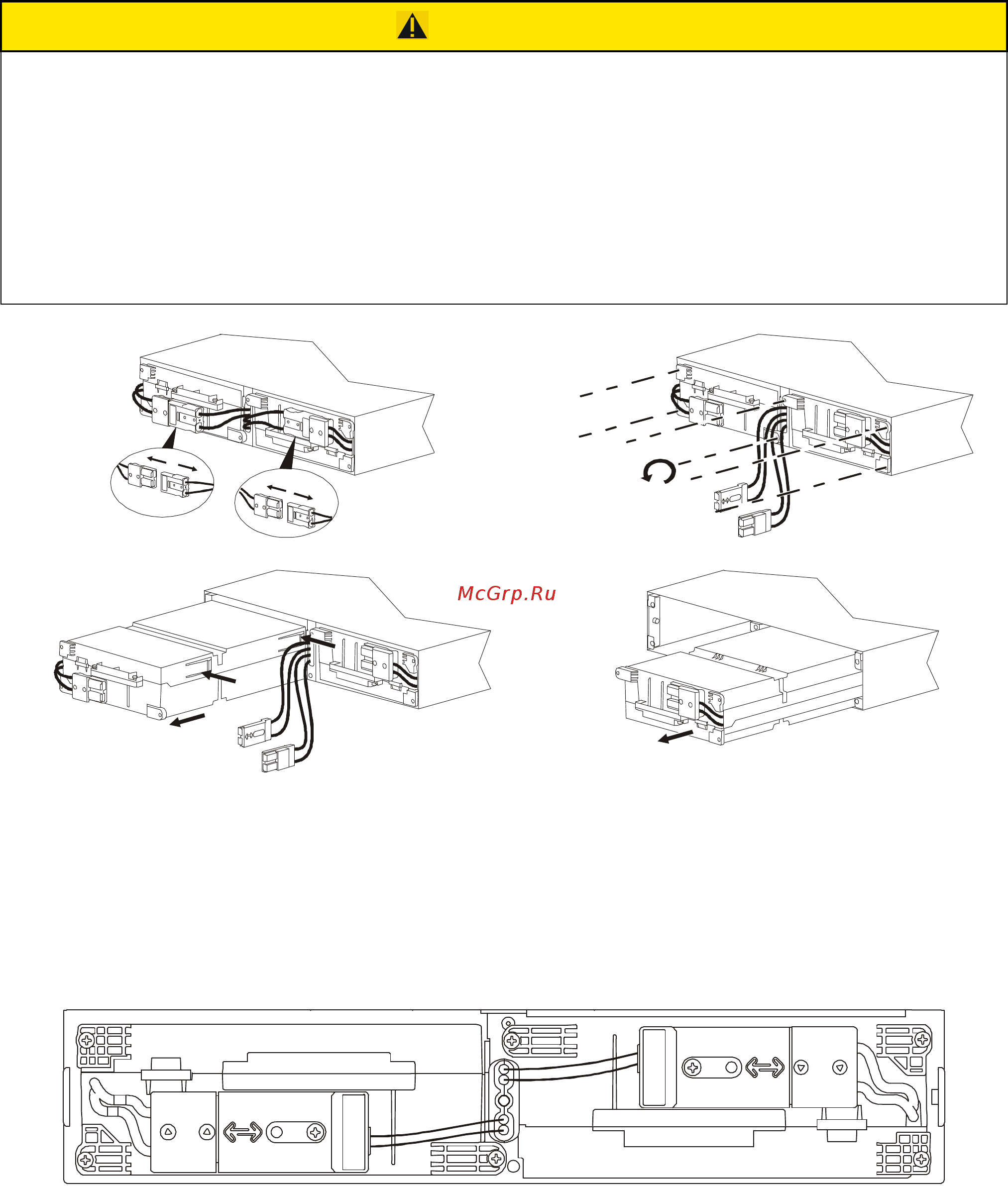

Демонтаж модулей батарей
Установка разъемов XLBP
Присоедините разъем XLBP, маркированный RBC 1, к правому (RHS) разъему RBC при установке в стойку и к
верхнему разъему RBC при напольной установке, если смотреть с передней стороны оборудования.
Присоедините разъем XLBP, маркированный RBC 2, к левому (LHS) разъему RBC при установке в стойку и к
нижнему разъему RBC при напольной установке, если смотреть с передней стороны оборудования.
ВНИМАНИЕ
РИСК ТРАВМЫ ОТ ПАДАЮЩЕГО ОБОРУДОВАНИЯ
• Каждый модуль батареи APCRBC152 весит 16,4 кг (33,2 фунтов), а каждый модуль батареи APCRBC141 весит 12,5 кг
(27,6 фунтов).
• Всегда применяйте безопасные методы подъема, соответствующие весу оборудования.
• Перед началом установки внешнего батарейного блока отсоедините модули батарей.
• Чтобы извлечь или установить модули батарей во внешний батарейный блок, держитесь за ручку модуля
батарей.
• Не используйте ручку для подъема и перемещения блока батарей.
Несоблюдение этих инструкций может привести к повреждению изделия или травме легкой или средней
степени тяжести.
