APC SRT96BP [9/16] Установка напольного блока
![APC SRT72RMBP [9/16] Установка напольного блока](/views2/1357074/page9/bg9.png)
Smart-UPS On-Line Блок внешней аккумуляторной батареи SRT96BP/72BP 9
Установка напольного блока

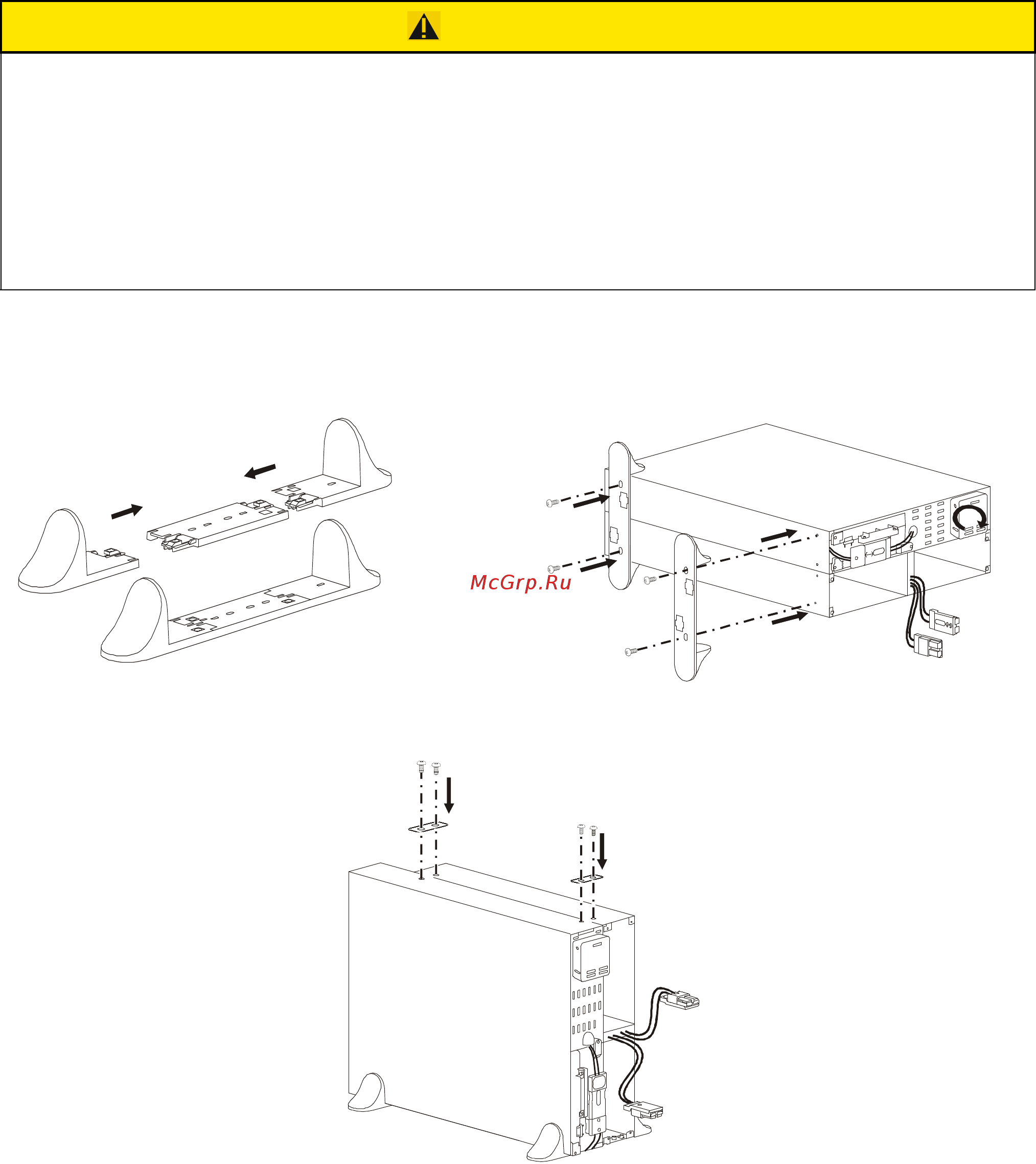

Установка стабилизирующих кронштейнов
Стабилизирующие кронштейны поставляются вместе с ИБП.
Установка кронштейнов
ВНИМАНИЕ
РИСК ТРАВМЫ ОТ ПАДАЮЩЕГО ОБОРУДОВАНИЯ
• Перед установкой стяжных кронштейнов выберите основание, способное выдержать совокупный вес блоков.
• Не передвигайте блоки после установки стяжных кронштейнов.
• Совместную установку моделей XLBP и ИБП всегда выполняйте в башенной конфигурации.
• При вертикальной установке моделей внешнего батарейного блока и ИБП одновременно всегда устанавливайте
стабилизирующие кронштейны.
Несоблюдение этих
инструкций может привести к повреждению изделия или травме легкой или средней
степени тяжести.
s
u
o
0
8
3
4
a
suo0835a
