Timberk SWH FSQ1 30 V 30 л белый [16/40] Описание водонагревателя

www.timberk.com • электрический накопительный водонагреватель

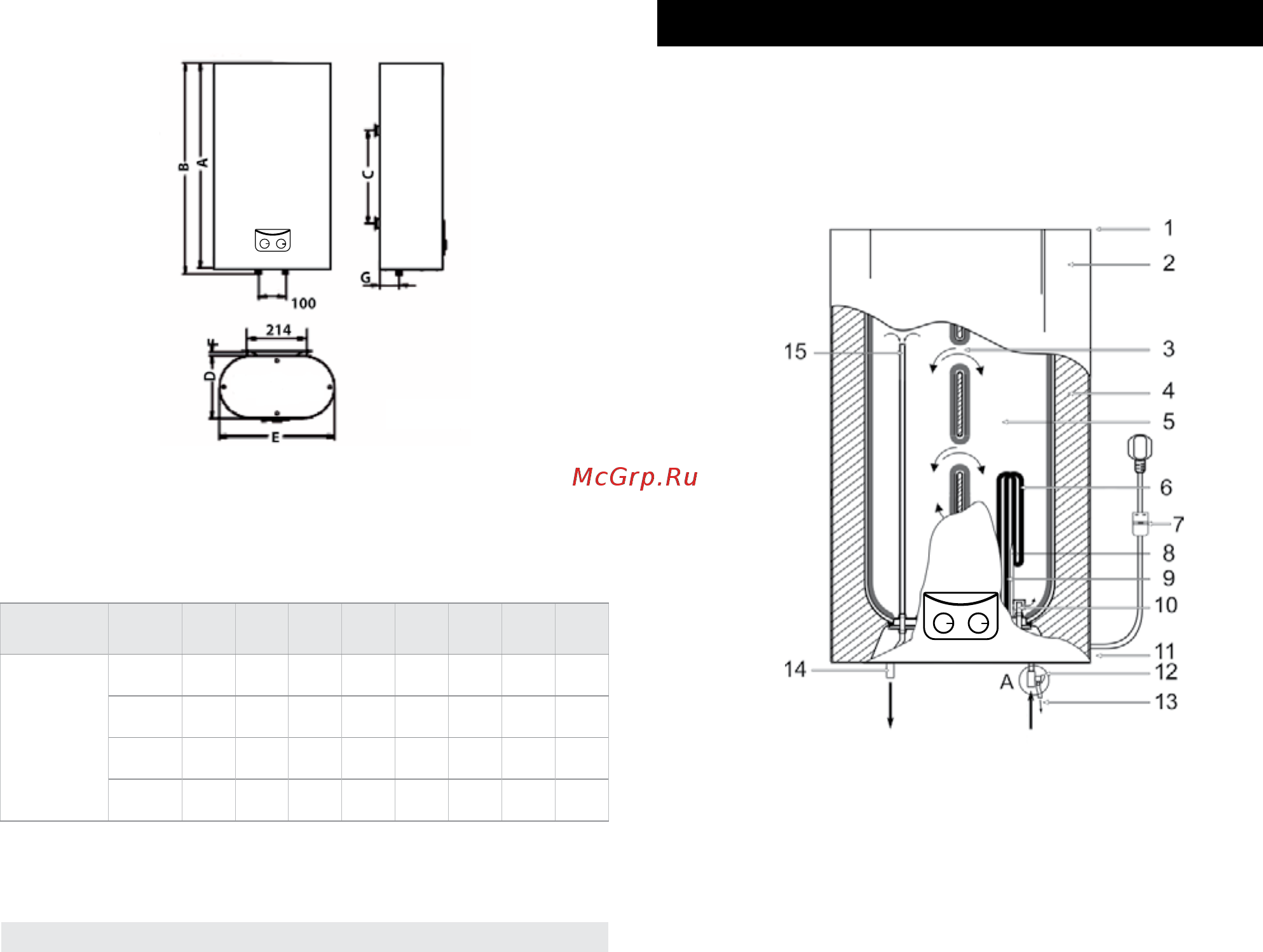

Размерные характеристики

Размерные характеристики водонагревателя (в мм) согласно рис. 1,

рис. 1 приведены в таблице 2.

Таблица 2

Рис. 1

Объем, л A B C D E F G H

SWH FSM1/

SWH FSQ1 серии

30 573 593 280 235.9 43 13.5

72.3 -

50 858 878 450 235.9 432.9 13.5

72.3 -

80 967 987 500 273.2 492.2 13.5

103.2 -

100 1187 1207 650 273.2 492.2 13.5

103.2 -

Серия FSQ1

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

Рис. 2

На рис. 3 представлено устройство водонагревателя вертикального

типа серии FSQ1

Серия FSQ1

Выход

Вход
