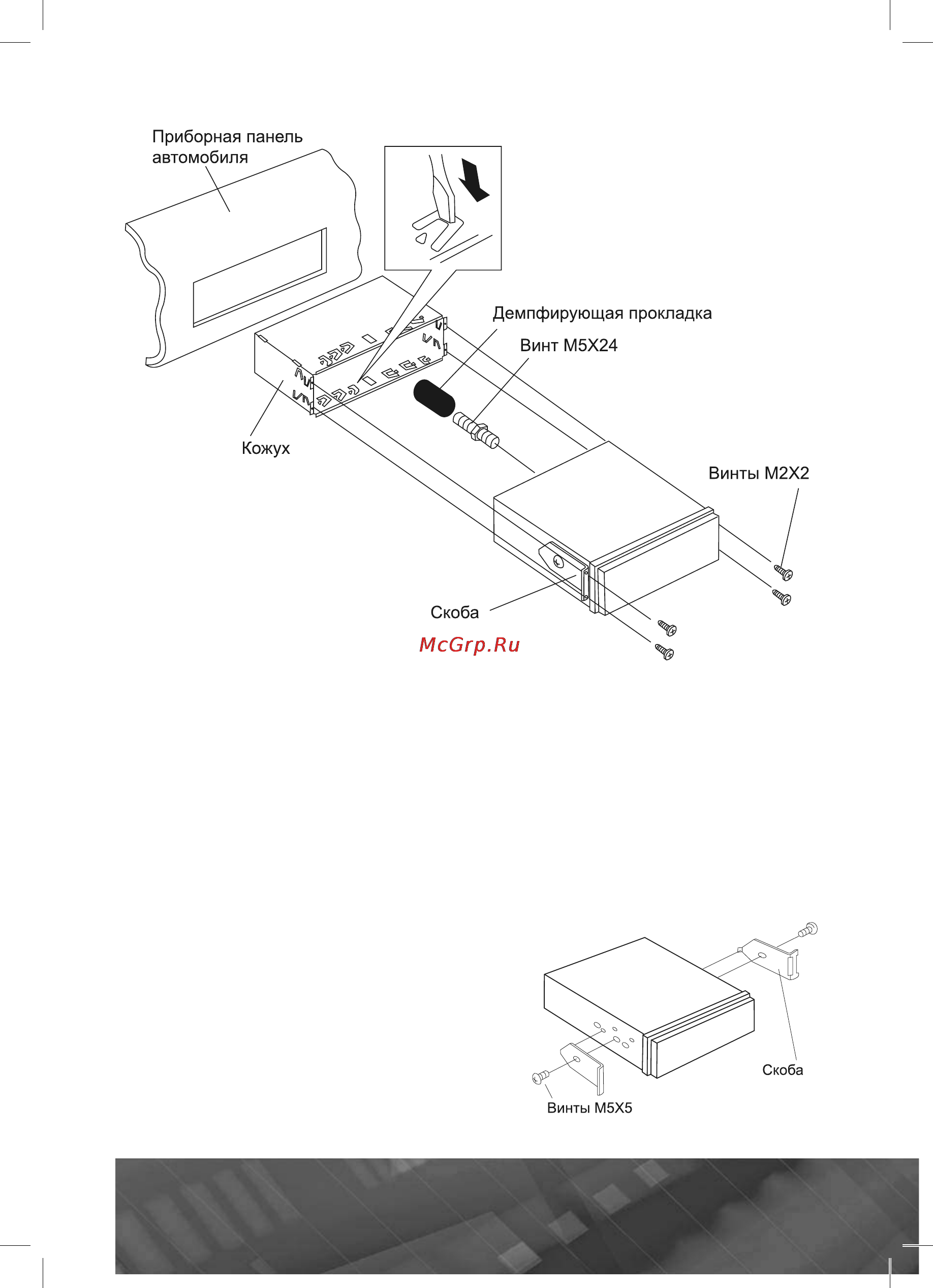

Первый вариант установки устройства 1 После установки кожуха в приборную панель автомобиля выберите на кожухе те металлические язычки которые соответствуют толщине приборной панели и отогните их чтобы зафиксировать кожух на месте 2 Закрепите скобы с обеих сторон устройства Для этого используйте крепежные винты 5x5 мм Вставьте устройство в металлический кожух и закрутите винты в специальных отверстиях по бокам 3 Закрепите монтажный болт 5x24 мм в отверстии на задней стенке устройства наденьте сверху резиновую заглушку 4 Вставьте устройство в кожух закрепите его с помощью винта М4х6 на кузове автомобиля Затем закрепите скобы с помощью четырёх винтов М2х2 5 Закрепите на панели декоративную внешнюю рамку Примечание В зависимости от глубины ниши в прибор ной панели подбирайте крепёжные скобы соответствующей длины Если глубина ниши слишком мала монитор может выходить за пределы приборной панели примерно на 10 мм 38 РПОЬОСУ М00 714
