Схема подсоединений

11

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

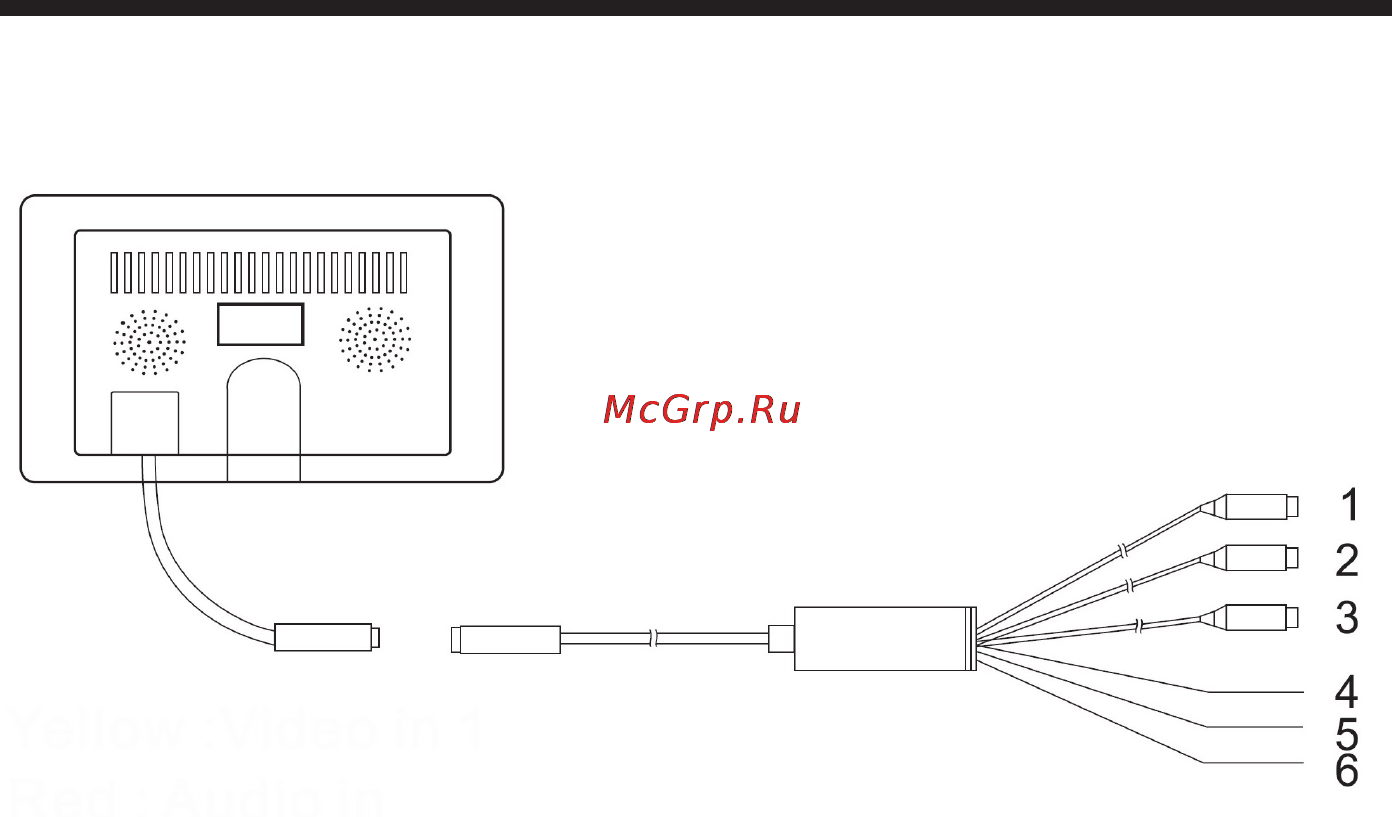

1. Желтый RCA разъём– Видео вход 1

2. Красный RCA разъём – Аудио вход

3. Белый RCA разъём – Видео вход 2

1. Черный провод – К массе автомобиля (заземление)

2. Красный провод – К аккумулятору (+12 В)

3. Коричневый провод – управление режимом просмотра камеры заднего вида

ПРИМЕЧАНИЕ:

При использовании в автомобиле, когда вы включите заднюю передачу, телевизор автоматически

включится и режиме изображение с видео входа 2, (т.е. с камеры заднего вида).
