Prology CA-200 & CA-400 © Saturn Marketing, Ltd.

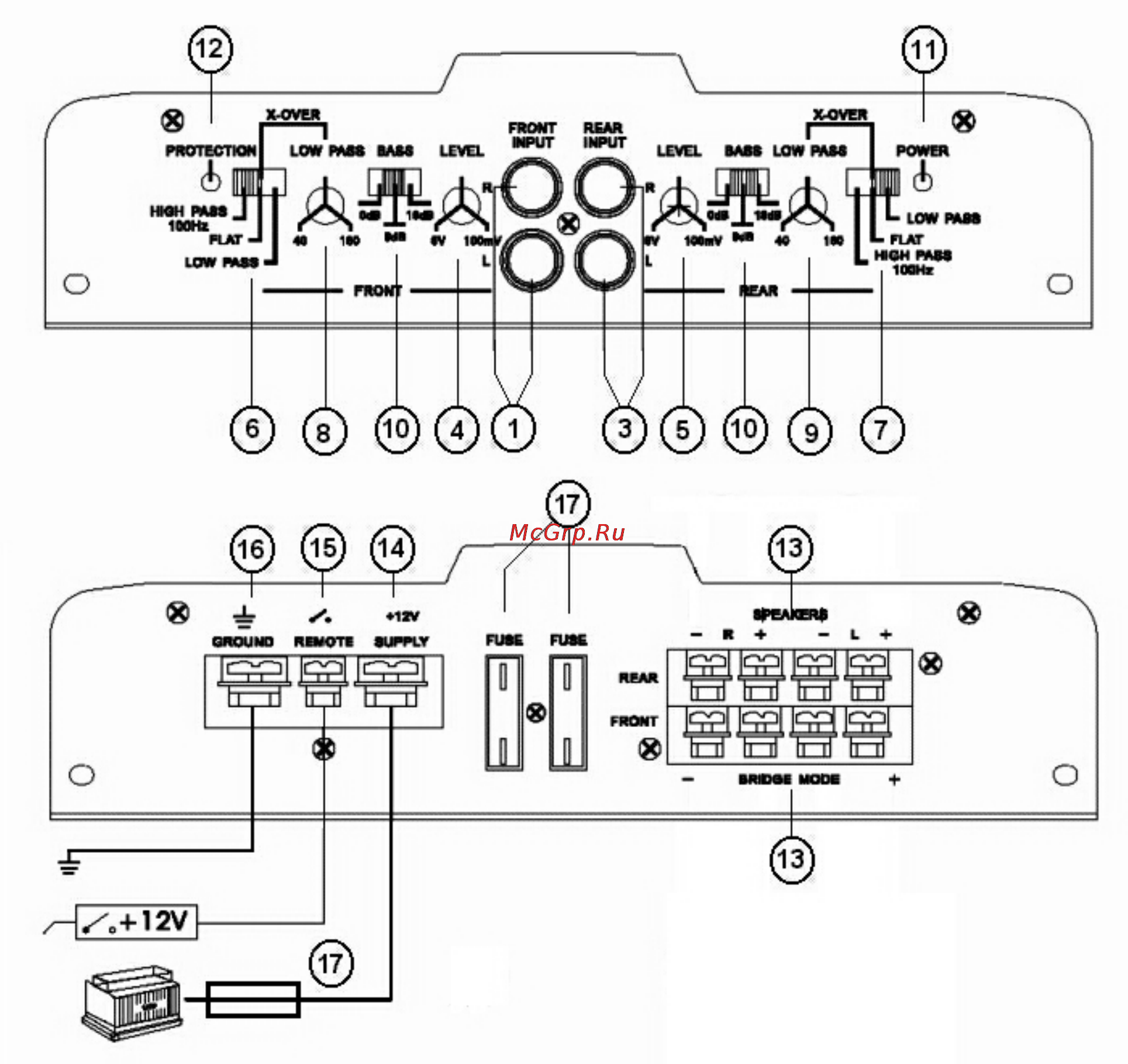

Рис. 2

7. Переключатель режимов кроссовера для каналов 3 и 4.

- положение "HP" (“HPF”) включает фиксированный фильтр высоких частот.

- положение "LP" (“LPF”) включает перестраиваемый фильтр низких частот (работа с сабвуфером).

- положение “FLAT” включает режим широкополосного усиления.

8. Регулятор фильтра низких частот каналов 1 и 2.

Данный регулятор позволяет изменять частоту среза фильтра низких частот.

9. Регулятор фильтра

низких частот каналов 3 и 4.

Данный регулятор позволяет изменять частоту среза фильтра низких частот.

10. Переключатель “BASS”.

Данный переключатель позволяет менять уровень низких частот в пределах 0 - 18 дБ.

11. Светодиодный индикатор “POWER”.

Данный светодиодный индикатор горит зеленым светом, когда усилитель включен.

12. Светодиодный индикатор “PROTECTION”.

Данный светодиодный индикатор загорается красным светом, если обнаружена какая-либо неисправ-

ность

, вызывавшая срабатывание схемы защиты усилителя и подключенных к нему динамиков (пере-

грузка выходов, короткое замыкание или перегрев).

13. Клеммы подключения динамиков.
