Lex EDP 093 IX CHAO000196 [11/27] Электрическое подключение

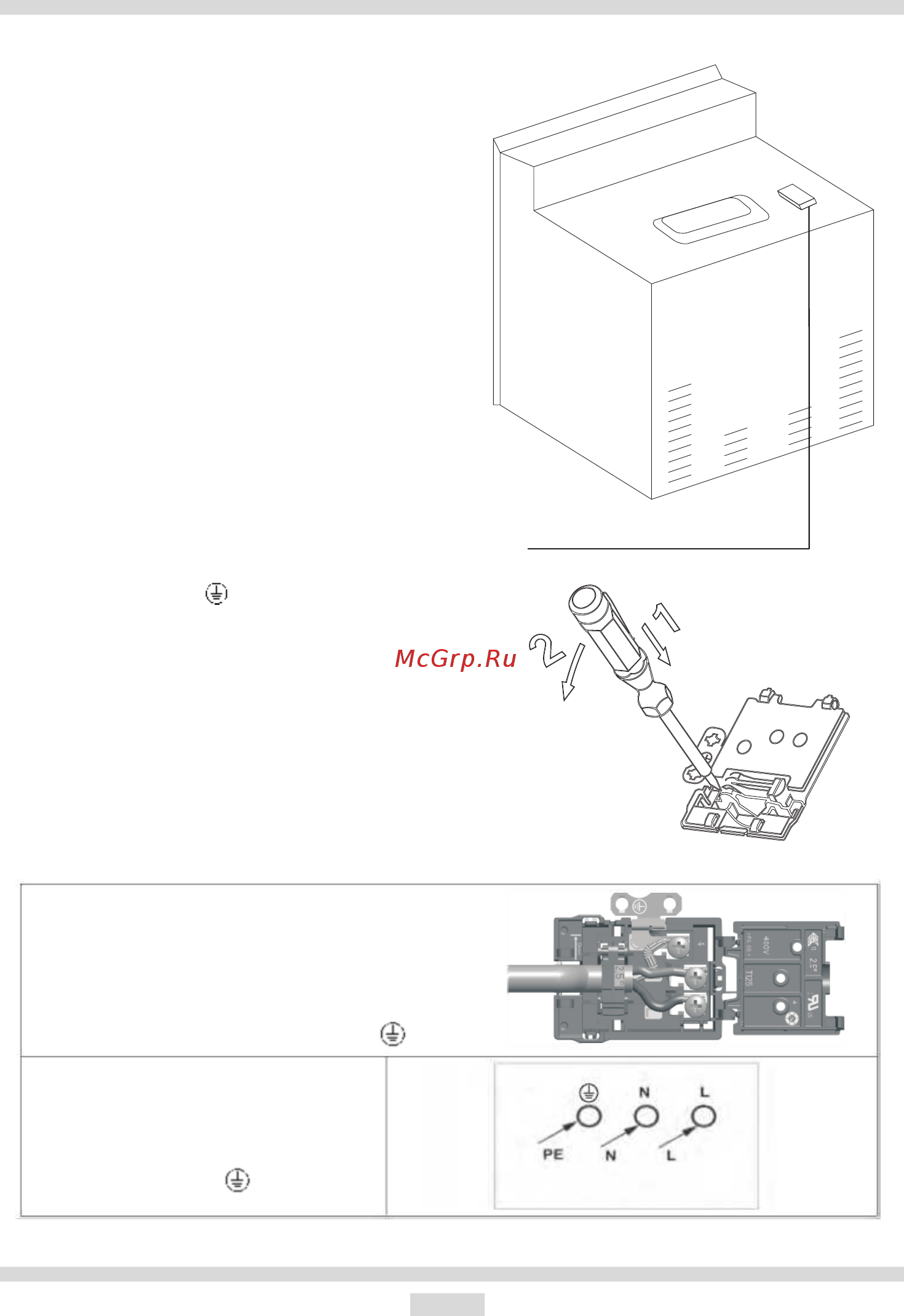

![Lex EDP 093 IX CHAO000196 [11/27] Электрическое подключение](/views2/1361225/page11/bgb.png)
У
СТАНОВКА
Эле
ктрическое подключение
Внимание!
Электрическое подключение должно
выполняться квалифицированным электриком.
Не допускается вносить какие-либо изменения
в схему электропитания.
Информация по подключению
Духовой шкаф рассчитан на работу
от трехфазной сети переменного тока (220-240 В/
50 Гц). Схема подключения находится на крышке
соединительной коробки. Помните, что кабель
должен соответствовать духовому шкафу по типу
и номинальной мощности.
Кабель должен быть надежно зафиксирован
в кабельном зажиме.
Внимание!
Не забудьте подсоединить цепь аварийной
защиты к контакту на соединительной коробке,
отмеченному значком . Линия электропитания
духового шкафа должна быть оснащена
защитным выключателем для прекращения
подачи питания в случае неполадок.
Минимальное расстояние между рабочими
контактами аварийного выключателя составляет
3 мм.
Перед подключением духового шкафа
ознакомьтесь со схемой подключения и
информацией на табличке с техническими
данными.
С
ХЕМА ПОДКЛЮЧЕНИЯ
О
сторожно! Напряжение нагревательных
элементов - 220-240 В
О
сторожно! При любом подключении заземляющий провод
п
одсоединяется к клемме защитного
заземления
Дл
я подключения к однофазной сети
220-240 В с заземлением: коричневый
провод подсоединить к L, синий - к N,
а провод заземления
(
желто-зеленый) – к
220-240 В перем. тока
10
СОЕДИНИТЕЛЬНАЯ КОРОБКА
