ПЕРЕНАЛАДКА
11) ЗАМЕНА ФОРСУНОК
Существует возможность приспособления конфорок к различным типам газа путем установки форсунок,
подходящих для необходимого типа газа. Для этого сначала гаечным ключом "В" снимите рассекатель
конфорки. Затем открутите форсунку "А" (см. рис. 15) и установите форсунку, соответствующую тому типу
газа, который вы используете.
Рекомендуем прикручивать форсунки крепко.
После замены форсунок необходимо отрегулировать конфорки, как описано в параграфе 8.
Затем специалист должен восстановить пломбы на устройствах регулировки или
предварительной регулировки газа и прикрепить на прибор табличку с новыми спецификациями
вместо таблички, находившейся там ранее. Эта табличка поставляется в комплекте с
запасными форсунками.
Для удобства установщика ниже приводится таблица со следующими данными: расход газа для различных
конфорок, диаметр форсунок и рабочее давление различных типов газа.

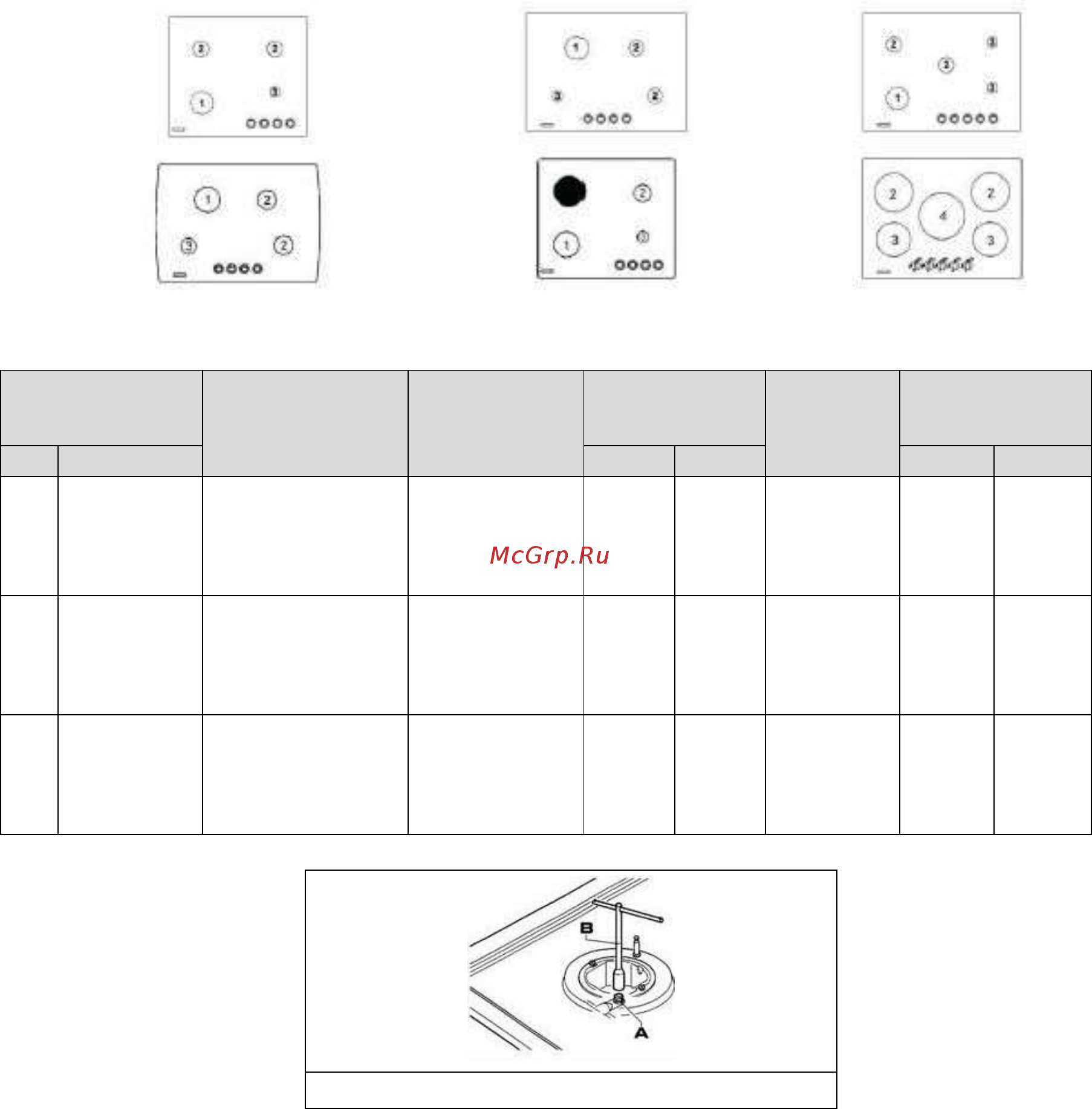

РАСПОЛОЖЕНИЕ КОНФОРОК НА ВАРОЧНОЙ ПОВЕРХНОСТИ
ТАБЛИЦА
КОНФОРКИ
ТИП ГАЗА
НОРМАЛЬНОЕ
ДАВЛЕНИЕ
мбар
НОРМАЛЬНЫЙ
РАСХОД
ДИАМЕТР
ФОРСУНКИ
1/100 мм
НОМИНАЛЬНАЯ
ТЕПЛОВАЯ
МОЩНОСТЬ (Вт)
№
г/ч
л/ч
мин.
макс.
1
G30 - БУТАН
G31 - ПРОПАН
G20 – ПРИРОДНЫЙ
G20 - ПРИРОДНЫЙ
30
37
20
13
218
214
286
85
85
117 Y
126 Y
750
750
750
750
3000
3000
3000
3000
2
G30 - БУТАН
G31 - ПРОПАН
G20 – ПРИРОДНЫЙ
G20 - ПРИРОДНЫЙ
30
37
20
13
127
125
167
68
68
98 Z
102 Y
500
500
500
500
1750
1750
1750
1750
3
G30 - БУТАН
G31 - ПРОПАН
G20 – ПРИРОДНЫЙ
G20 - ПРИРОДНЫЙ
30
37
20
13
73
71
95
51
51
72 X
85 X
400
400
400
400
1000
1000
1000
1000
РИС. 15
13
