Teka COUNTRY ER 60 4G AI AL CI СЛОНОВАЯ КОСТЬ [15/16] Текущее обслуживание
![Teka COUNTRY ER 60 4G AI AL CI СЛОНОВАЯ КОСТЬ [15/16] Текущее обслуживание](/views2/1361427/page15/bgf.png)

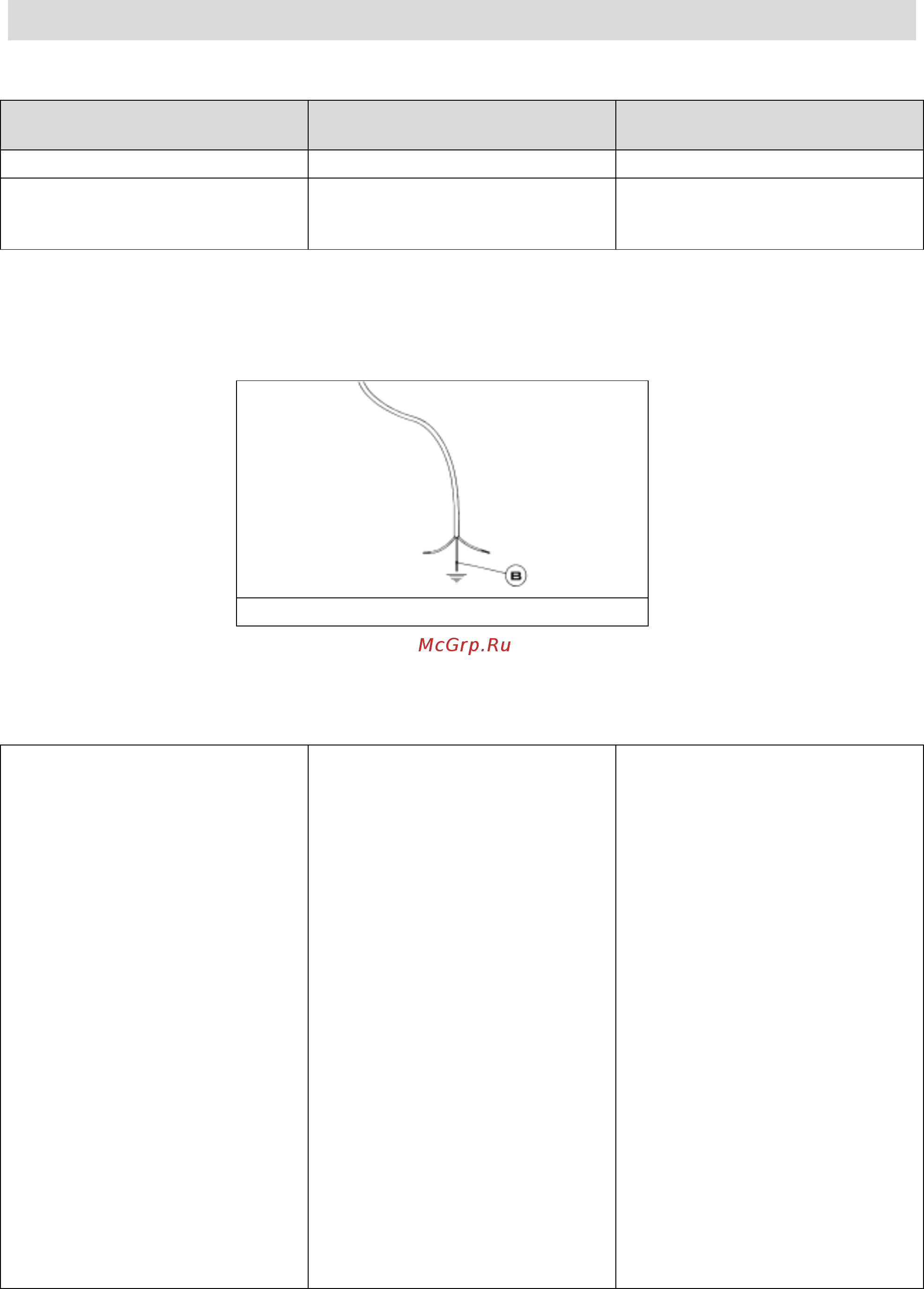

ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ
ТИПЫ И СЕЧЕНИЯ ПОДВОДЯЩИХ КАБЕЛЕЙ
ТИП ВАРОЧНОЙ
ПОВЕРХНОСТИ
ТИП КАБЕЛЯ
ОДНОФАЗНОЕ ПИТАНИЕ
Газовая варочная поверхность
H05 RR - F
Сечение 3 x 0,75 мм
2
Газовая варочная поверхность с 1
быстрой электрической
конфоркой (1500 Вт)
H05 RR - F
Сечение 3 x 1 мм
2
ВНИМАНИЕ!!!
В случае замены кабеля питания установщик должен оставить провод заземления длиннее
проводов фазы (рис. 22) и соблюдать рекомендации, приведенные в пункте 9.
РИС. 22
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ПРИВЕДЕННЫЕ В
ТАБЛИЧКЕ ДАННЫХ
4 ГАЗОВЫЕ КОНФОРКИ
КАТЕГОРИЯ = ll
2H3B/P
G30 - БУТАН = 30 мбар
G31 - ПРОПАН = 37 мбар
G20 - ПРИРОДНЫЙ = 20 мбар
G20 - ПРИРОДНЫЙ = 13 мбар
Общая номинальная газовая
мощность = 7,5 кВт
Общий номинальный расход
сжиженного газа = 545 л/ч
Напряжение = 220-240 В ~
Частота = 50 Гц
5 ГАЗОВЫХ КОНФОРОК С
ЦЕНТРАЛЬНОЙ
СВЕРХБЫСТРОЙ КОНФОРКОЙ
КАТЕГОРИЯ = ll
2H3B/P
G30 - БУТАН = 28-30 мбар
G31 - ПРОПАН = 37 мбар
G20 - ПРИРОДНЫЙ = 20 мбар
G20 - ПРИРОДНЫЙ = 13 мбар
Общая номинальная газовая
мощность = 10,80 кВт
Общий номинальный расход
сжиженного газа = 785 л/ч
Напряжение = 220-240 В ~
Частота = 50 Гц
3 ГАЗОВЫЕ КОНФОРКИ С 1
БЫСТРОЙ
ЭЛЕКТРОКОНФОРКОЙ
КАТЕГОРИЯ = ll
2H3B/P
G30 - БУТАН = 28-30 мбар
G31 - ПРОПАН = 37 мбар
G20 - ПРИРОДНЫЙ = 20 мбар
G20 - ПРИРОДНЫЙ = 13 мбар
Общая номинальная газовая
мощность = 5,75 кВт
Общий номинальный расход
сжиженного газа = 418 л/ч
Напряжение = 220-240 В ~
Частота = 50 Гц
Номинальная электрическая
мощность = 1500 Вт
15
