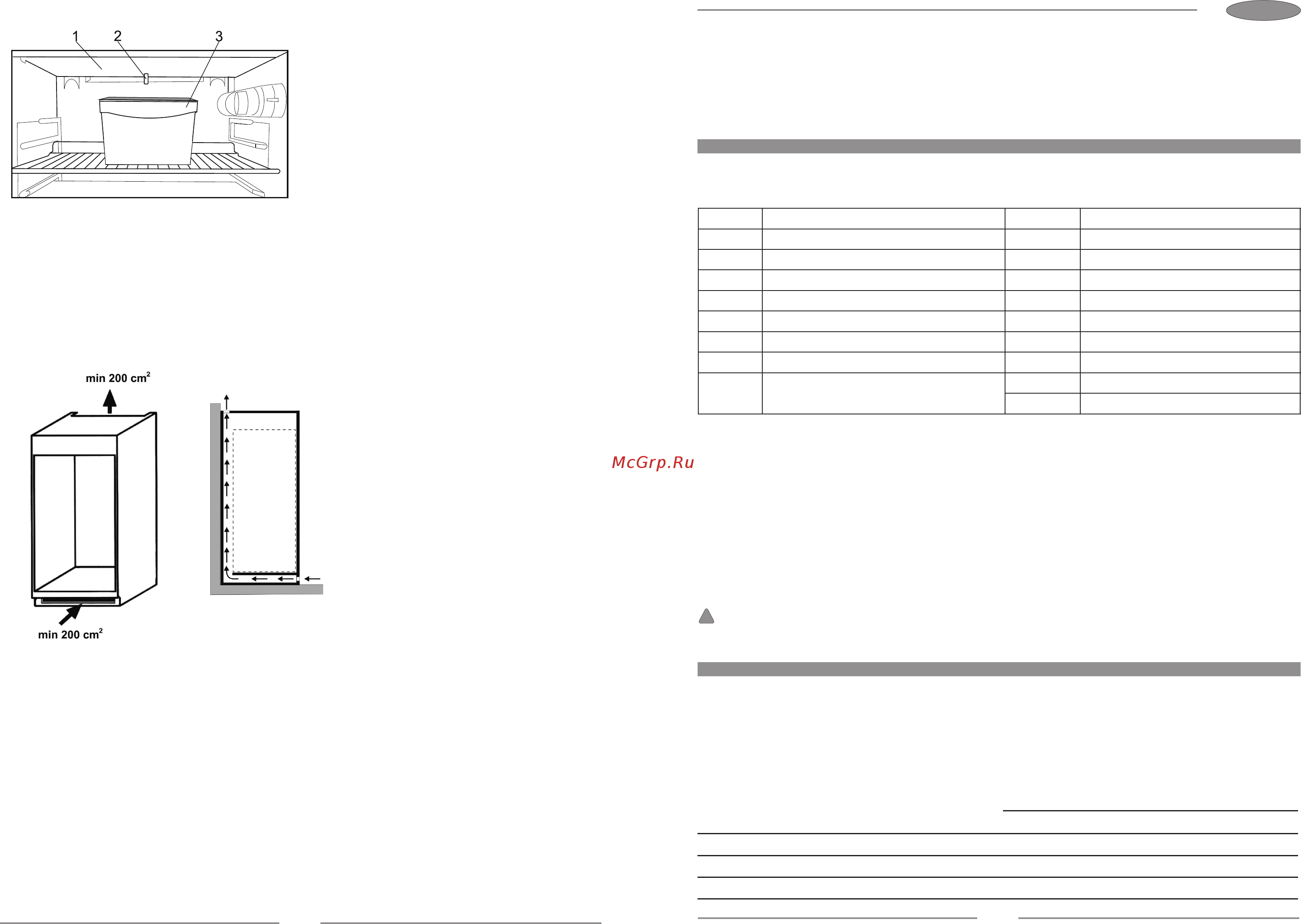

![Nord NRT 141-032 Белый [3/18] Общие указания](/views2/1359365/page3/bg3.png)
34
1 - поддон/ піддон/ тұғырық;
2 - отверстие слива воды/ отвір зливу води/ су
ағатын тесік;
3 - сосуд/ посудина/ ыдыс.
Рисунок Б.6 - Схема сбора талой воды
Рисунок Б.6 - Схема збирання талої води
Б.6-сурет - Еріген суды жинау үлгісі
Рисунок Б.7 - Схема циркуляции воздуха
вокруг холодильного прибора
Рисунок Б.7 - Схема циркуляції повітря на-
вколо холодильного приладу
Сурет Б.7 - Тоңазытқыш прибор
айналасындағы ауа айналысының схемасы
RUS
3
2.1 Температура в ХК - не ниже 0
0
С, не выше плюс 8
0
С.
2.2 Остальные технические данные - см. таблицы 1, 1А, 1В, 1С.
2.3 Содержание серебра в холодильном приборе - по приложению А.
2.4 Теплоэнергетические параметры (температура в ХК, МК, МО, НТО, морозильнике, суточный рас-
ход электроэнергии) определяются по стандартной методике в лабораторных условиях при регламенти-
рованных температуре окружающей среды, влажности воздуха и др.
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
1.1 Полное наименование холодильного прибора указано в его табличке, расположенной
внизу на внутренней боковой стенке морозильника или холодильной камеры прибора. Пере-
численные модели холодильных приборов имеют варианты наименований, согласованные с
заказчиком для конкретных рынков сбыта (промо-модели), согласно таблице:
Модель Промо-модели Модель Промо-модели
NRB 118 CX 618, ERB 818, FRB 718 ДМ 155 CX 355, EF 210, FR 555
NRB 120 CX 620, ERB 820, FRB 720 ДМ 156 CX 356, EF 101, FR 556
NRB 137 CX 637, ERB 837, FRB 737 ДМ 158 CX 358, EF 256, FR 558
NRB 139 CX 639, ERB 839, FRB 739 ДМ 161 CX 361, EF 132, FR 561
NRT 141 CX 341, FRТ 541, ERТ 241 ДХ 247 CX 347, ERF 178, FRF 547
NRT 143 CX 343, FRТ 543, ERТ 243 ДХ 224 —
NRT 144 CX 344, FRТ 544, ERТ 244 ДХ 416 CX 316, ERF 254, FRF 516
NRT 145 CX 345, FRТ 545, ERТ 245 ДХ 403 CX 303, ERF 104, FRF 503
ДХ 507 CX 307, ER 110, FRF 507
Технические данные и комплектация модели и промо-модели идентичны.
Бытовые электрические компрессионные холодильные приборы предназначены для охлаждения
и хранения охлажденных продуктов в холодильной камере (ХК), замораживания и хранения за-
мороженных продуктов, приготовления пищевого льда в морозильной камере (МК) или морозильном
отделении (МО), хранения замороженных продуктов и приготовления пищевого льда в низкотемпера-
турном отделении (НТО) . Холодильные приборы являются встраиваемыми, т.е. возможна их установка
в шкаф, в подготовленную нишу в стене или подобное место. В холодильных приборах используется
хладагент R600a.
1.2 Холодильные приборы работают от электрической сети напряжением 220-230 В переменного
тока частотой 50Гц и предназначены для установки в кухонных помещениях с относительной влажно-
стью не более 70% и с температурой окружающего воздуха, соответствующей климатическому классу,
указанному в табличке холодильного прибора. Для климатического класса N температура окружающего
воздуха составляет от плюс 16
о
С до плюс 32
о
С, для класса ST - от плюс 16
0
С до плюс 38
0
С.
1.3 Конструкция холодильного прибора постоянно совершенствуется, поэтому возможны
некоторые изменения, не отраженные в данном руководстве.
некоторые изменения, не отраженные в данном руководстве.
некоторые изменения, не отраженные в данном руководстве.
некоторые изменения, не отраженные в данном руководстве.
!
1.4 Внимание! Запрещается подвергать поверхности холодильного прибора любым механическим
повреждениям и воздействиям, использовать верхнюю поверхность холодильника в качестве раз-
делочной доски, оставлять на ней электронагревательные устройства, влажные предметы и горячие
емкости, красящие и др. химические вещества!
Конструкция холодильного прибора обеспечивает несложное и удобное пользование им в течение
многих лет, однако мы рекомендуем Вам потратить некоторое время на изучение настоящего руко-
водства. Надежная и экономичная работа холодильного прибора зависит от правильной эксплуа-
тации, соблюдения требований безопасности и приведенных в руководстве указаний.
Холодильные приборы соответствуют требованиям Директивы Европейского Парламента и Совета
Европейского Совета 2002/95/ЕС, согласно которым максимальные концентрации свинца, ртути, шести-
валентного хрома, полибромбифенила и полибромдифениловых эфиров не превышают 0,1%, кадмия
– 0,01%.
КАЧЕСТВЕННО, БЕЗОПАСНО, НАДЕЖНО!
1 ОБЩИЕ УКАЗАНИЯ
ТАБЛИЦА 1 - ТЕХНИЧЕСКИЕ ДАННЫЕ
ПОКАЗАТЕЛИ
холодильники-морозильники
с нижним расположением МК
NRB 118 NRB 120 NRB 137 NRB 139
Общий (брутто) объем, дм
3
301 331 264 294
Общий (брутто) объем МК, дм
3
70 100 70 100
Общий полезный объем, дм
3
277 303 240 266
Содержание
