Elikor Рубин S4 60П-700-Э4Д КВ I Э-700-60-1098 Белый [5/6] Технические данные

Elikor Рубин S4 60П-700-Э4Г [5/6] Технические данные
Наименование
Габаритны размеры,
мм ШхГхВ(В)
Масса, кг
без упаковки
Тип угольного
фильтра
Графит 60Н-700-Э4Г
590х490х910(1280)
21
Ф-02 (2шт.)
Графит 80Н-700-Э4Г
795х485х915(1285)
23,3
Ф-02 (2шт.)
Рубин S4 50П-700-Э4Г
490х435х730х(1200)
13,0
Ф-02 (2шт.)
Рубин S4 60П-700-Э4Г / Рубин Stone S4 60-700-Э4Г
590х435х730х(1200)
13,7/14,2
Ф-02 (2шт.)
Рубин Basis S4 60П-700-Э4Г
590х430х730х(1200)
11,6
Ф-02 (2шт.)
Рубин 60П-650-К3Г
590х435х730х(1200)
13,4
Ф-02 (2шт.)
Жемчуг 60П-700-Е4Д
590х435х730х(1200)
14,6
Ф-02 (2шт.)
Рубин S4 90П-700-Э4Г
890х490х730х(1200)
17,6
Ф-02 (2шт.)
• 8 •
• 5 •

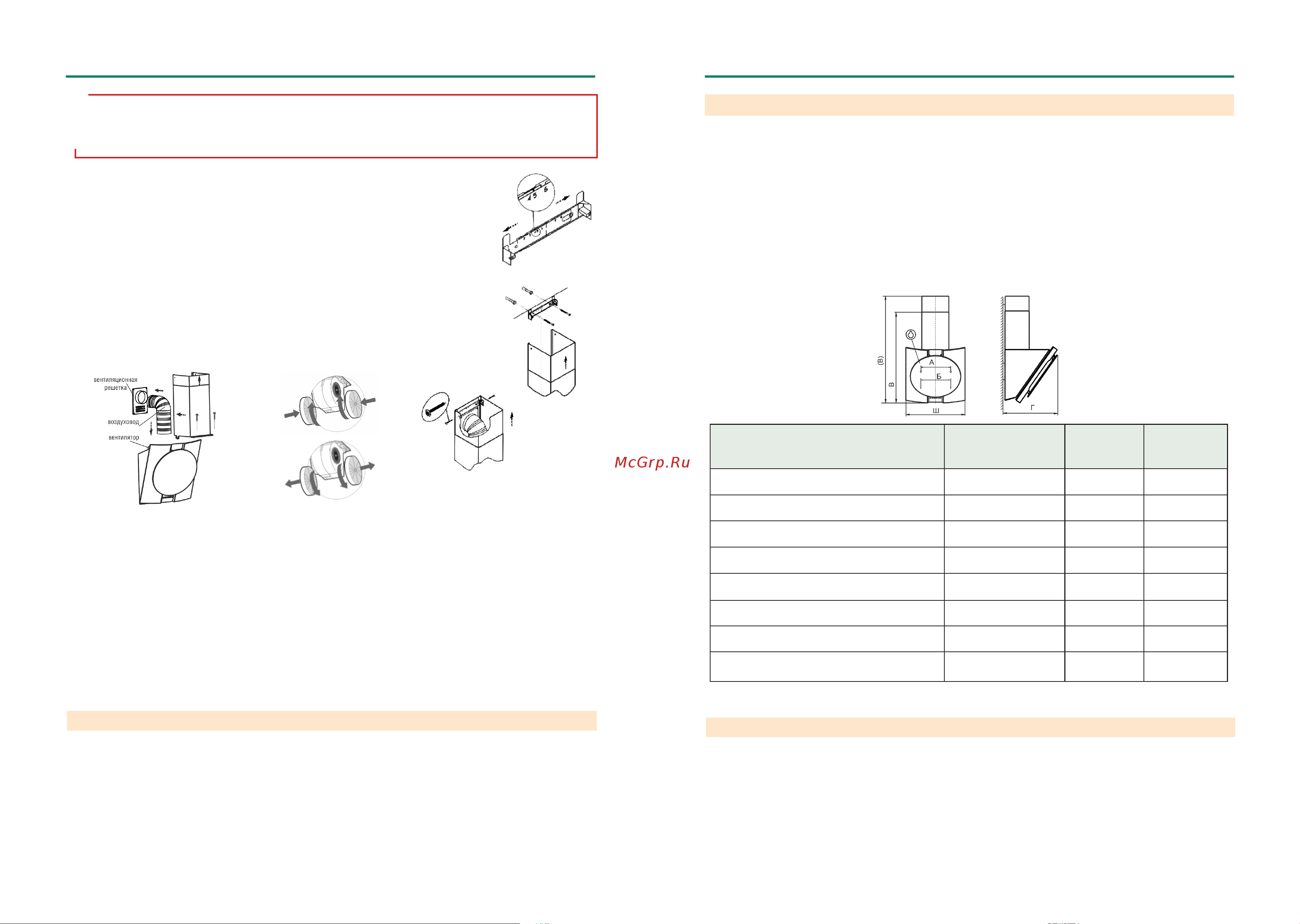

рис. 5
рис. 6
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
3 КОМПЛЕКТНОСТЬ
рис. 2
В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на н у ж н ы й
размер (равный ширине верхней фальштрубы). Увеличьте размер кронштейна (если это
необходимо), раздвинув его, и установите фиксатор напротив цифры 5 (см. рис. 5)
- установите на вытяжку комплект из двух телескопических фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию, затем снимите фальштрубы;
- приложите кронштейн к стене, как показано на рис. 6;
- осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний
край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия Ø8х40 мм и забейте дюбели;
- прикрепите кронштейн к стене винтами.
рис. 7
рис. 8
ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должна быть смонтирована кухонная вытяжка.
!
6.3 В зависимости от режима эксплуатации кухонной вытяжки соедините вентилятор с вентиляционной ре-
шеткой воздуховодом (рис. 7) или установите на вентилятор угольные фильтры. Угольные фильтры устанав-
ливаются на защитные решетки корпуса вентилятора путем легкого нажатия и поворота (рис.7А)
Проверьте свободный ход антивозвратного клапана при установке воздуховода.
6.4 Установка фальштруб (рис.7).
На нижней фальштрубе имеются специальные «ушки», которые необходимо направить в пазы, располо-
женные на верхней панели вытяжки. Затем нижнюю фальштрубу необходимо зафиксировать двумя самона-
резающими винтами 3,5х11 мм. Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн (рис.8) и закре-
пите винтами.
6.5 Для кухонных вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установки фальштруб, не повредите поверхности из нержавеющей стали. Их легко
поцарапать.
рис. 7А
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
*для КВ «Рубин 60П-650-К3Г», **для КВ «Жемчуг 60П-700-Е4Д»
2.1 Воздухопроизводительность , куб. м /час, max 650*,700
2.2 Уровень шума, дБА., не более 58, 60*
2.3 Номинальное напряжение, В, частота, Гц 220,50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 200*, 225
в том числе ламп, Вт 2х3,2**, 2х20
2.6 Класс защиты I (II*) по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для фальштрубы 1 шт.
3.5 Крепежные изделия:
винт самонарезающий 3,5х11 4 шт.
винт самонарезающий 4,2х41 2 шт.
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и оставлять прибор
включенным примерно на 15 минут после завершения приготовления, чтобы обеспечить удаление загрязнен-
ного воздуха.
7.2 Управление вытяжкой осуществляется при помощи одного из переключателей: ККВ, кнопочного,
сенсорного.
7.2.1 Электронный переключатель ККВ (рис. 9) имеет шесть кнопок.
ГРАФИТ • РУБИН • ЖЕМЧУГ
