6
7
9 Заглушка трубы*.
10 Кран на выходе горячей воды.
11 Патрубок вывода горячей воды.
12 Смеситель/душ.
Для подключения водонагревателя к водопро-
воду применяются трубы диаметром G1/2.
Подключение обратного предохранительного
клапана: клапан следует устанавливать в месте
входа холодной воды (удостоверьтесь, что гиб-
кая сливная трубка установлена, на отверстие
спуска давления и слива воды и направлена
вниз в специальный дренаж для удаления воды).
При подключении к системе водоснабжения
необходимо предусмотреть и реализовать уста-
новку индивидуальных запорных вентилей на
линии подачи холодной воды в водонагреватель
и на линии выхода горячей. Индивидуальные
запорные вентили по линии горячей и холодной
воды, должны быть в закрытом состоянии в
период неиспользования водонагревателя, про-
ведении профилактических и технологических
работ на линии водоснабжения. Установка и
правильное использование запорных вентилей
является обязательным условием при предо-
ставлении гарантийного обслуживания, а так
же залогом длительной и безаварийной работы
водонагревателя.
Во избежание протечек при подключении
трубопровода на концы резьбовых соедине-
ний следует установить комплектные резино-
вые уплотнительные прокладки.
Если необходимо реализовать систему водо-
снабжения на несколько водоразборных точек,
используйте способ соединения (см. рис. 5 и 5а).
1
Горячая вода
Холодная вода
3
4
5
6
7
8
2
Power
ECO
MINMAX

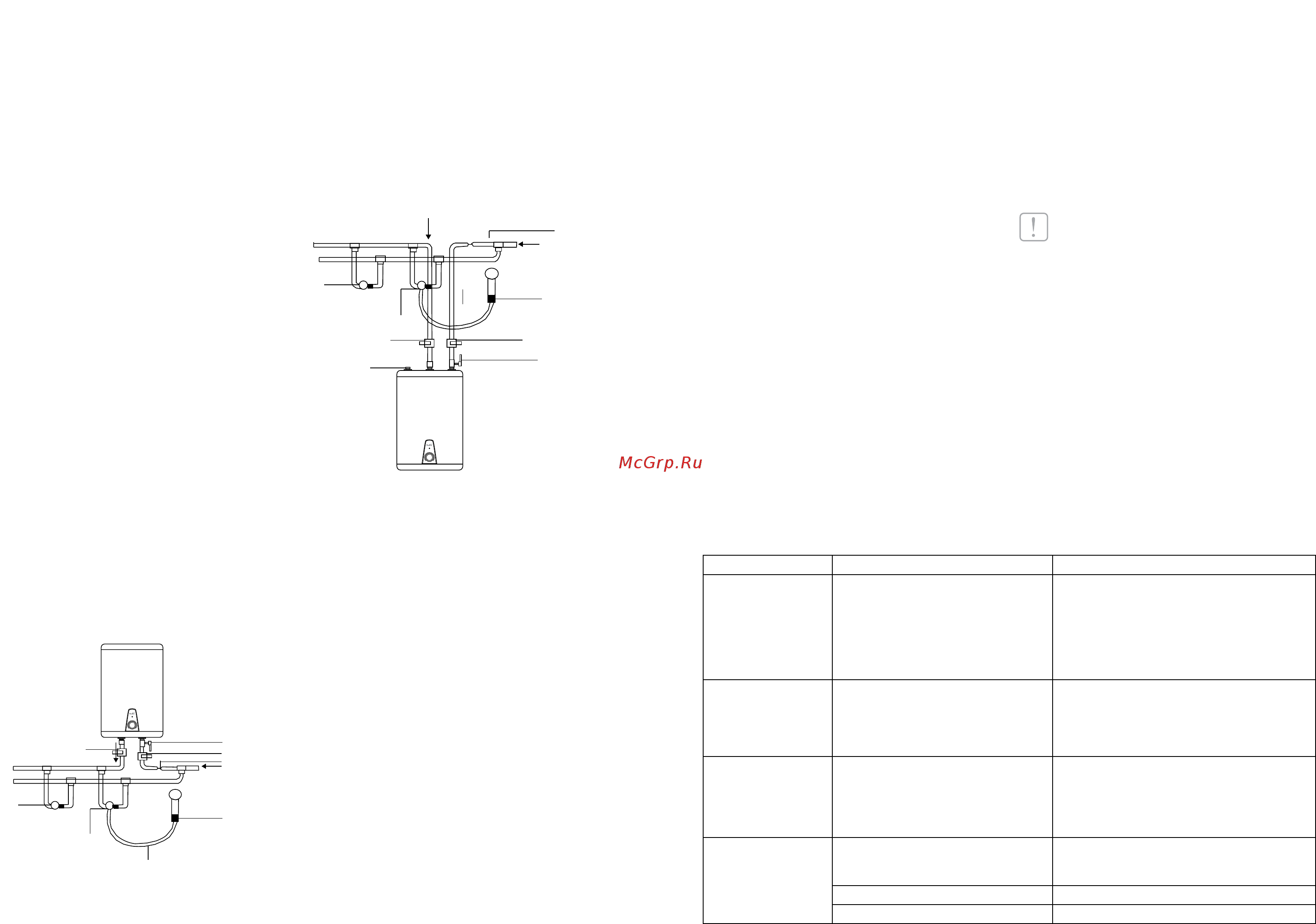

Рис. 5: Схема подключения к водопроводу
моделей серии Omnium O
При установке водонагревателя в ванной ком-
нате или туалете следует принимать во вни-
мание ограничения, связанные с существо-
ванием запрещенного и защитного объемов
(пространств).
Запрещенный объем – это пространство,
ограниченное тангенциальными и вертикаль-
ными плоскостями по отношению к внешним
краям ванны, унитаза или душевого блока и
плоскостью, расположенной над ними или
над полом, если сантехника смонтирована на
полу, на высоте 2,25 м.
Защитный объем – это пространство, огра-
ничивающие горизонтальные плоскости кото-
рого совпадают с плоскостями запрещенного
объема, а вертикальные плоскости отстоят от
соответствующих плоскостей запрещенного
объема на 1 метр.
Эксплуатация
Наполнение водой
После установки водонагревателя откройте
вентиль подачи воды. Откройте кран горячей
1 Предохранительный сливной клапан.
2 Кран на выходе горячей воды.
3 Кран на входе холодной воды.
4 Впускной клапан.
5 Душевая насадка.
6 Металлический шланг.
7 Смеситель.
8 Дополнительная точка водоразбора.
1
Горячая вода
Холодная вода
8
2
3
4
5
6
7
9
Power
ECO
MINMAX
Рис. 5а: Схема подключения к водопроводу
моделей серии Omnium U
1 Предохранительный сливной клапан
2 Впускной клапан
3 Душевая насадка
4 Металлический шланг
5 Смеситель
6 Дополнительная точка водоразбора
7 Магниевый анод
8 Кран на входе холодной воды.
9 Кран на выходе горячей воды.
Подключение к электрической
сети
Все водонагреватели накопительного типа
серии BWH/S рассчитаны на подключение к
электрической сети с однофазным напряже-
нием 220/230 В. Перед подключением убе-
дитесь, что параметры электросети в месте
подключения соответствуют параметрам, ука-
занным на табличке с техническими данными
прибора.
При установке водонагревателя следует
соблюдать действующие правила электро-
безопасности.
воды на смесителе. Как только водонагре-
ватель наполнится, из крана потечет вода,
закройте кран горячей воды на смесителе и
убедитесь в отсутствии протечек. В случае
неуверенности в том, есть ли в водонагрева-
теле вода, не подключайте его к электросети.
Подключение к электросети
ВНИМАНИЕ!
Вставьте вилку водонагревателя в розетку,
после этого загорится индикатор Power на
панели управления. Это означает, что водона-
греватель включен и на него подается питание.
Выставьте с помощью регулировки темпера-
туры нагрева необходимый уровень нагрева
воды от MIN до MAX. Индикатор Eco – эконо-
мичный режим, соответствует температуре
нагрева 50 – 55°С. Нагрев воды отключает-
ся автоматически при достижении заданной
температуры и включается для подогрева
автоматически. Если Вы хотите отключить
нагрев воды и выключить водонагреватель,
выньте вилку водонагревателя из розетки.
Отказы Причины Устранение
Индикация
на дисплее
отсутствует
Сработала защита УЗО.
Протестируйте УЗО, нажав кнопку
«test». В случае, если УЗО прошло
тестирование, нажмите на кнопку (3)
перезапуска. В случае, если тестирование
не проходит, свяжитест со специалистами
по техническому обслуживанию для
осуществления ремонта (см. рис. 6).
Не поступает вода
из крана горячей
воды
1. Подача воды по водопроводу
перекрыта.
2. Давление воды слишком низкое.
3. Перекрыт впускной кран
водопровода.
1. Дождитесь возобновления подачи воды.
2. Используйте водонагреватель, когда дав-
ление воды снова возрастет.
3. Откройте впускной кран водопровода
Температура,
подаваемой горячей
воды, превышает
допустимый уровень
в 75
о
С
Отказ системы регулирования
температуры (красный индикатор
не гаснет).
1. Необходимо немедленно выключить
водонагреватель из сети.
2. Свяжитесь со специалистами
по техническому обслуживанию
для осуществления ремонта.
Нет нагрева воды
Не включен нагрев.
1. Проверьте плотно ли вставлена вилка
в розетку.
2. Увеличьте температуру нагрева.
Поврежден термостат. Обратитесь к сервисному специалисту.
Поврежден нагревательный элемент. Обратитесь к сервисному специалисту.
Устранение неполадок
Подключение к водопроводу
Эксплуатация
* При отсутствии необходимости подключения водонагревателя
к последующей точке водоразбора устанавливается заглушка.
