Royal Thermo Revolution Bimetall 500 Белый Инструкция по эксплуатации онлайн

Royal Thermo Revolution Bimetall 500 Инструкция по эксплуатации онлайн
Технический
паспорт
изделия
Технический
паспорт
изделия
Биметаллические
радиаторы
Биметаллические
радиаторы

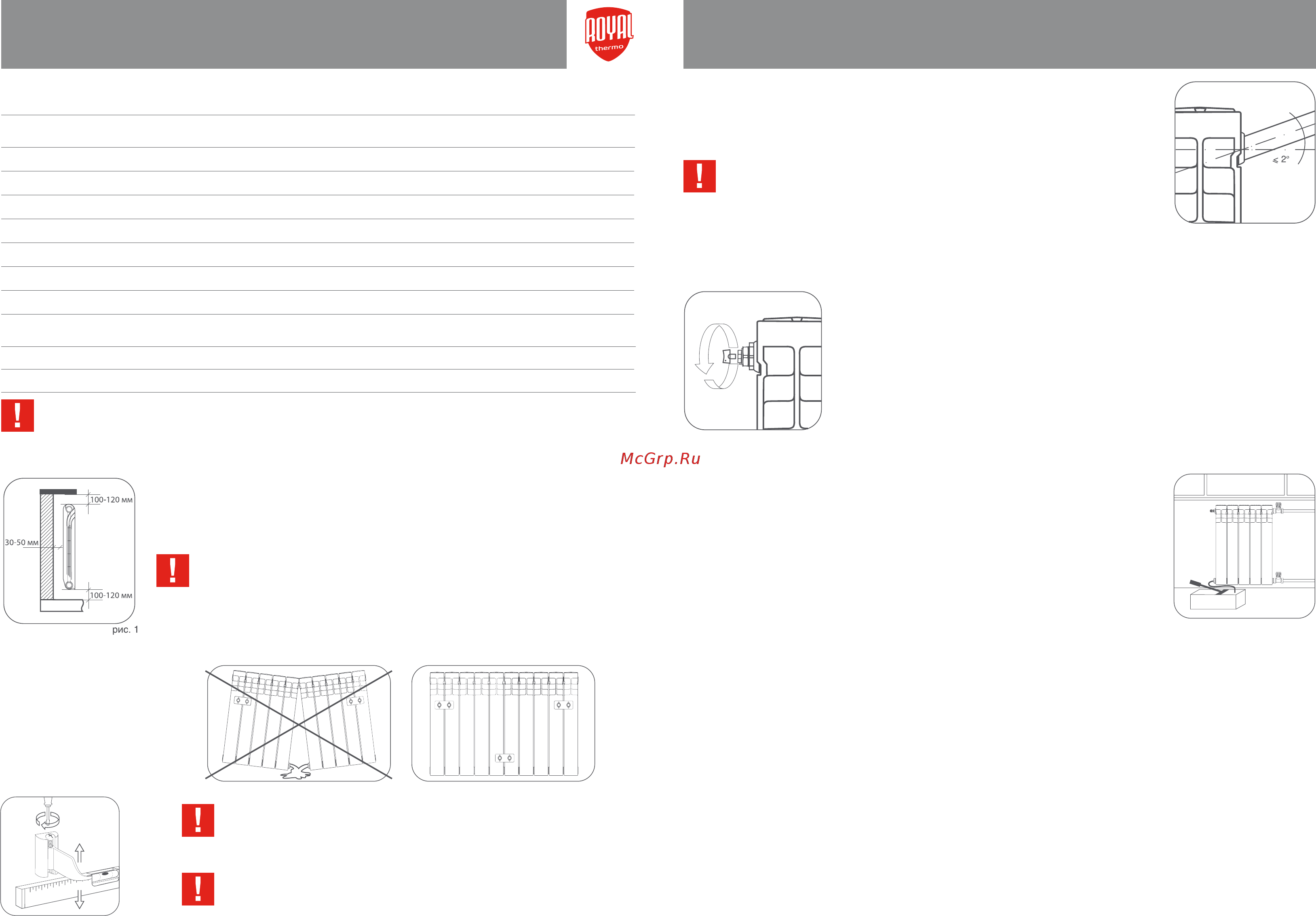

Технические характеристики и описание радиаторов
Модель BILINER 500
REVOLUTION
BIMETALL 500
REVOLUTION
BIMETALL 350
VITTORIA 500 VITTORIA 350
Теплоотдача секции (при
∆t=70 °С), Вт
171 161 116 16 7 114
Рабочее давление, бар 30 30 30 30 30
Опрессовочное давление, бар 45 45 45 45 45
Давление на разрыв, бар >200 >200 >200 >200 >200
Масса секции, кг 1,90 1,80 1,40 1,75 1,35
Объем воды в секции, л 0,205 0,205 0,175 0,205 0,175
Габаритные размеры, мм 574×80×87 564×80×80 415 ×80×80 560×80×80 408×80×80
Таблица поправочных коэффициентов для расчета мощности радиатора
∆Т 40 45 50 55 60 65 70 75 80 85
К 0,48 0,56 0,65 0,73 0,82 0,91 1 1,1 1,2 1,3
Перед установкой радиатора убедитесь в соответствии параметров системы отопления
основным характеристикам радиатора в управляющей компании Вашего дома.
Производитель не несет ответственности в случае невыполнения
инструкции по монтажу.
Для радиаторов до 12 секций
используйте 2 кронштейна.
Для радиаторов
12 и более секций
используйте 3 кронштейна
(2 сверху и 1 снизу).
3. Монтаж радиатора на стену (рис. 2)
рис. 2
рис. 3
рис. 4
рис. 5
рис. 6
Не снимайте полиэтиленовую защитную пленку с радиатора
до окончания ремонтных работ.
Для того, чтобы идеально ровно смонтировать радиатор
на стену, используйте оригинальные регулируемые кронштейны
Royal Thermo (рис. 3).
4. Подключение радиатора к системе отопления, его эксплуатация
и обслуживание
Радиатор подключается к трубопроводам с помощью специальных гаек-
переходников (либо ½ дюйма, либо ¾ дюйма).
Во избежание аварии допустимо отклонение оси коллектора
радиатора от подводящих труб не более 2° (рис. 4).
Для возможности демонтажа радиатора на подающий и обратный трубопровод
устанавливайте запорную или запорно-регулирующую арматуру.
Для удаления воздуха из радиатора в верхний коллектор обязательна установка
воздухоотводчика.
Для удаления воздуха необходимо периодически (несколько раз в год) вручную
стравливать его с помощью специального ключа (рис. 5).
5. Испытание внутренних санитарно-технических систем
По завершению монтажных работ должны быть выполнены испытания
систем отопления в соответствии с требованиями СП 73.13330.2012
(актуализированная редакция СНиП 3.05.01-85).
Гидростатическое испытание водяных систем и приборов отопления должно
производиться под давлением, равным 1,5 рабочего давления (прим. рис. 6).
По факту проведения испытаний составляется акт ввода системы
и приборов отопления в эксплуатацию в установленной форме.
Эксплуатация радиатора и его обслуживание
Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами СП 60.13330.2012
и СП 73.13330.2012.
В процессе эксплуатации во избежание выхода радиатора из строя запрещается:
• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе
радиатора) за исключением случаев техобслуживания и демонтажа радиатора;
• резко открывать вентили отключенного от отопления прибора во избежании гидравлического удара;
• устанавливать радиатор в сеть горячего водоснабжения;
• использовать теплоноситель, не соответствующий требованиям, приведенным в настоящем Паспорте и в
«Правилах технической эксплуатации электрических станций и сетей РФ» РД 34.20.501-95;
• спускать теплоноситель из сети отопления при перерывах в работе и остановке в летний период за
исключением аварийных ситуаций и профилактических работ, но не более 15 дней в году;
• использовать трубы и радиаторы в качестве элементов электрических цепей, например, для заземления;
• самостоятельно осуществлять перекомпоновку радиаторов с целью уменьшения или увеличения
количества секций, а также замену отдельных секций радиаторов;
• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.
Монтаж радиаторов
1. Для эффективной работы радиатора необходимо соблюдать монтажные
расстояния, указанные на рис. 1
2. Демонтаж заменяемого радиатора
Перед демонтажем старого радиатора во избежание подтопления помещения
убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).
