8 electrolux

• использовать кронштейн, в

качестве маркировки устано-

вочных размеров, приложив

его к стене;

• проверить горизонтальное поло-

жение кронштейна, затем отме-

тить и просверлить отверстия;

• поместить кронштейн на стену

и закрепить его (рис. 5);

• закрепить прибор на кронш-

тейне необходимо следующим

образом (рис. 6):

– наденьте на кронштейн ниж-

нюю часть конвектора при

помощи специальных отверс-

тий, расположенных в нижней

части конвектора (рис. 6, а);

– придерживая конвектор

рукой, закрепите гибкие рас-

тяжки (рис. 5) расположенные

на кронштейне, в специаль-

ных прямоугольных отверсти-

ях на конвекторе (рис. 6, б);

– наденьте верхнюю часть кон-

вектора на кронштейн, зафик-

сировав его при помощи заще-

лок на кронштейне (рис. 6, в);

– закрутите фиксирующие винты

в защелки на кронштейне.

гибкие растяжки

a

б

в

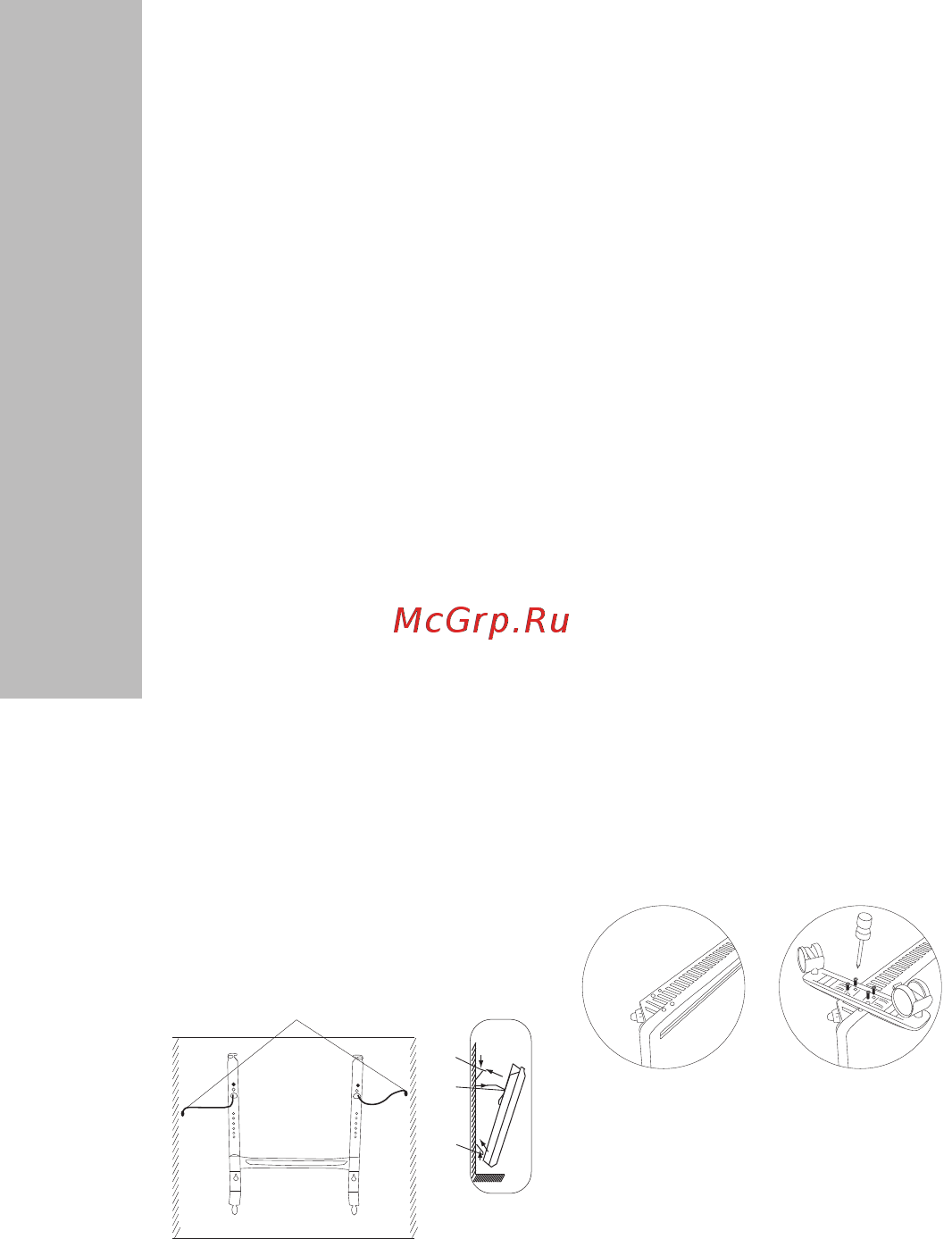

Рис. 5 Рис. 6

Напольная установка

прибора

Прибор может быть поставлен

на специальные ножки для

свободного перемещения по

комнате.

Крепление комплекта опорных

ножек осуществляется следую-

щим образом:

• перевернуть конвектор ниж-

ней частью кверху (рис. 7);

• взять одну из опорных ножек

с роликами;

• приложить планку опорной

ножки к месту крепления на

конвекторе так, чтобы выпук-

лая часть планки прилегала

плотно к корпусу конвектора

и находилась ближе к его

задней стенке, винтовые

отверстия должны совпасть

(рис.8);

• закрепите опорные ножки с

помощью винтов, входящих в

комплектацию.

Рис. 7 Рис. 8
