DE
12
ANSCHLUSS AN DAS WASSERLEITUNGSNETZ
Die Wasseristallation muss gemäß DIN1988 durchgefürt werden. Zu-und Ableitung sind an
den Röhren des Warmwaserbereiters farbig gekennzeichnet. Zuleitung des kalten Wassers ist
blau, Ableitung des warmen Wassers ist aber rot. Den Warmwasserbereiter können Sie an das
Wasserleitungsnetz auf zwei Weisen anschliessen. Geschlossenes Drucksytem des Anschlusses
ermöglicht die Abnahme an mehreren Abnahmestellen, das ofene Drucklose System aber erlaubt nur
eine Abnahmestelle. Mit Hinsicht auf gewähltes Anschlussystem müssen Sie auch entsprechende
Mischbatterien anschaffen.
Bei offenem drucklosem System muss vor dem Warmwasserbereiter ein Rückschlagventil
eingebaut werden, das den Wasseerausfl uss aus den Kessel, wenn es im Wassernetz kein Wasser
gibt vermeidet. Bei diesem Anschlussystem müssen Sie eine Vorlauf Mischbatterie verwenden.
Bei erwärmen vergrössert sich das Wasserwolumen was zu tropfen aus den Auslaufrohr der
Mischbaterie fürt. Wenn die eingestellte Wassertemperatur erreicht ist endet das tropfen. Mit
starkem Anziehen des Griffes an der Mischbatterie können Sie das Tröpfeln des Wassers nicht
verhindern, sondern Sie können die Batterie nur verderben. Bei geschlossenem Drucksystem des
Anschlusses müssen Sie an Abnahmestelle DruckMischbatterien verwenden. Für eine sichere
Betriebsweise ist unbedingt ein baumustergepruftes Sicherheitsventil an das Zulaufrohr einzubauen
oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel
verhindert. Die Auslauföffnung am Sicherheitsventil muss unbedingt den Ausgang zum Luftdruck
haben.
Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen Sie selber periodische
Kontrollen ausführen. Da der Wasserücklauf zurück in das Wasserleitungsnetz verhindert ist kann
es zum Tröpfeln des Wassers aus der Ablauföffnung des Sicherheitsventils kommen. Das tröpfende
Wasser können Sie in den Abfl usss über den Auffaaangsausatz den Sie unter das Sicherheitsventil
anbringen leiten. Das Ablfl ussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist
senkrecht nach unten und in frostfreier Umgebung einzubauen.
Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende
Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem
ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird.
Das Sicherheitsventil muss regelmäßig betrieben werden, um Kalkablagerungen zu entfernen un
zum Überprüfen, dass es nich blockiert ist.

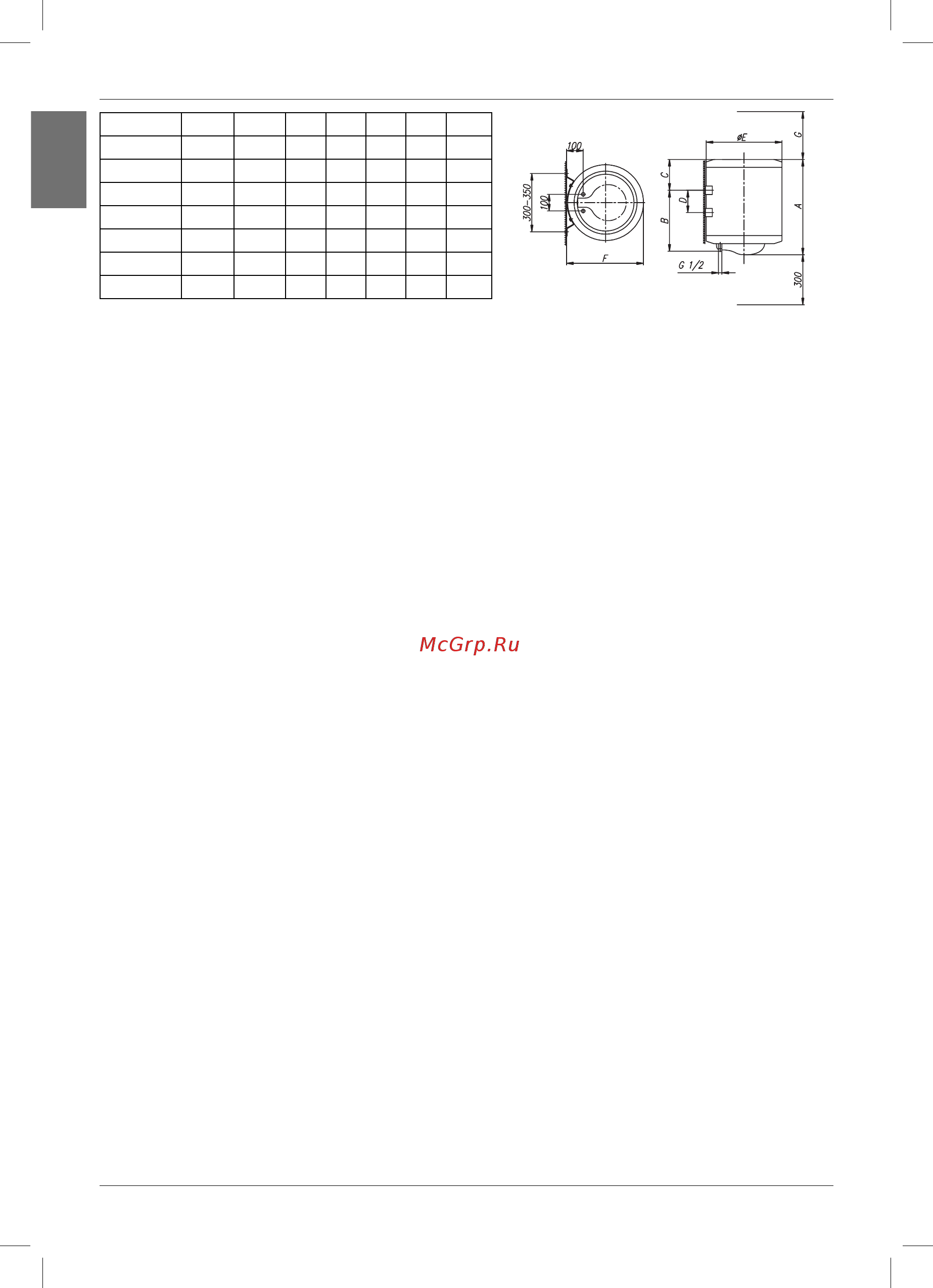

ABCDEFG
TG 30 N 459 275 173 - 454 461 80
TG 50 N 561 365 185 - 454 461 130
TG 80 N 766 565 190 - 454 461 180
TG 100 N 926 715 200 - 454 461 260
TG 120 N 1081 865 205 - 454 461 260
TG 150 N 1296 1065 220 - 454 461 260
TG 200 N 1505 1050 444 800 500 507 260
Die Einbaumaße [mm]
