ABCDEFG

TG 30 N 459 275 173 - 454 461 80

TG 50 N 561 365 185 - 454 461 130

TG 80 N 766 565 190 - 454 461 180

TG 100 N 926 715 200 - 454 461 260

TG 120 N 1081 865 205 - 454 461 260

TG 150 N 1296 1065 220 - 454 461 260

TG 200 N 1505 1050 444 800 500 507 260

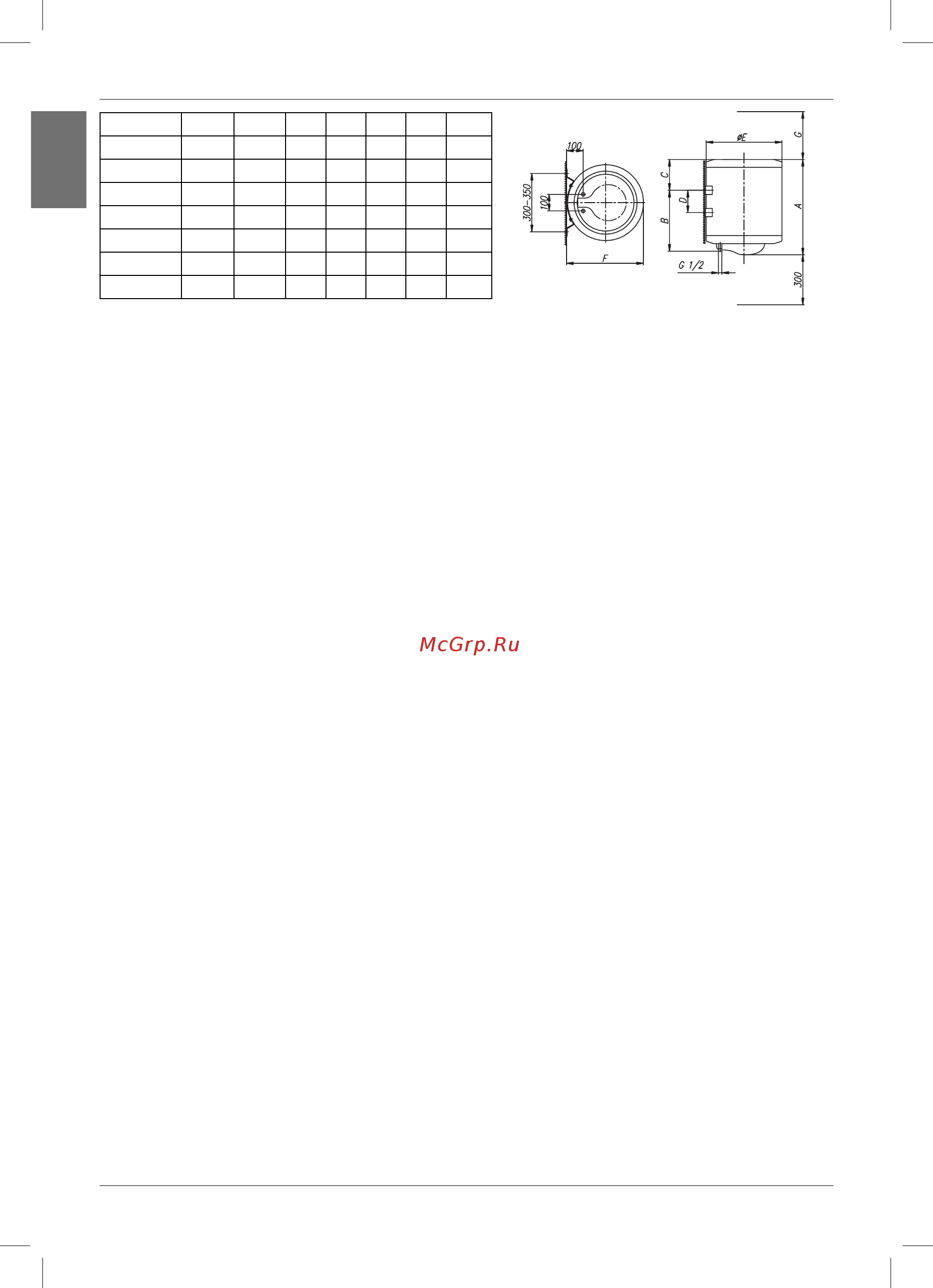

Aaansluitings- en montagematen van de boiler [mm]

AANSLUITING OP DE WATERLEIDING

De watertoevoer en aftap zijn met kleuren aangegeven op de buizen van de boiler. De

toevoer van het koude water is blauw gekleurd, de aftap van het warme water is rood.

U kunt de boiler op twee manieren op de waterleiding aansluiten. Het gesloten druksysteem

van de aansluiting maakt waterafname op meerdere tappunten mogelijk, bij het open

systeem, dat niet onder druk staat, kan het water maar op een plaats worden afgetapt.

Gezien het gekozen aansluitsysteem moet u ook de juiste mengkranen kopen.

Bij het open systeem, dat niet onder druk staat, moet voor de boiler een terugslagklep

worden ingebouwd, dat voorkomt dat het water terugloopt uit de boiler bij storingen van

de watertoevoer uit de waterleiding. Bij dit aansluitingssysteem moet u een doorstroom

mengkraan gebruiken. In de boiler neemt het volume van het water toe als het verwarmd

wordt, dit veroorzaakt druppen van de mengkraan. U kunt dit niet voorkomen door de

kraan stevig dicht te draaien. Hierdoor kunt u de kraan alleen maar kapot maken. Aan de

toevoerleiding moet u voor de veiligheid een veiligheidsventiel of een veiligheidsgroep

monteren, waardoor een toename van de druk in de boiler van meer dan 0,1 MPa boven

de normale druk wordt voorkomen. De uitloopopening van het veiligheidsventiel moet een

uitgang hebben voor atmosferische druk.

Bij het verwarmen van het water in de boiler neemt de waterdruk in de boiler toe tot de grens

is bereikt die in het veiligheidsventiel is ingesteld. Omdat de terugkeer van het water naar

de waterleiding verhinderd is, kan er water uit de uitloopopening van het veiligheidsventiel

druppen. U kunt het druppende water naar de afvoer leiden via het opvangverlengstuk,

dat u onder het veiligheidsventiel plaatst. De aﬂ oopbuis die onder de uitloop van het

veiligheidsventiel is geplaatst moet recht naar beneden gericht zijn en gemonteerd worden

in een omgeving, waar het niet vriest. In het geval dat u door een onjuiste installatie niet

de mogelijkheid hebt om het uit het terugslagventiel druppende water naar de uitloop te

leiden, kunt u het druppen vermijden door een expansiebak met een volume van 3 l aan de

toevoerleiding van de boiler te monteren.

Voor een juiste werking van het veiligheidsventiel moet u zelf van tijd tot tijd een controle

uitvoeren. Bij de controle moet u door het verschuiven van de hendel of door het losdraaien

van de moer van het ventiel (afhankelijk van het type ventiel) de uitloop uit het terugslag-

veiligheidsventiel openen. Hierbij moet door de uitloopbuis van het ventiel water stromen. Dit

wijst er op dat het ventiel feilloos werkt.
