PL
33

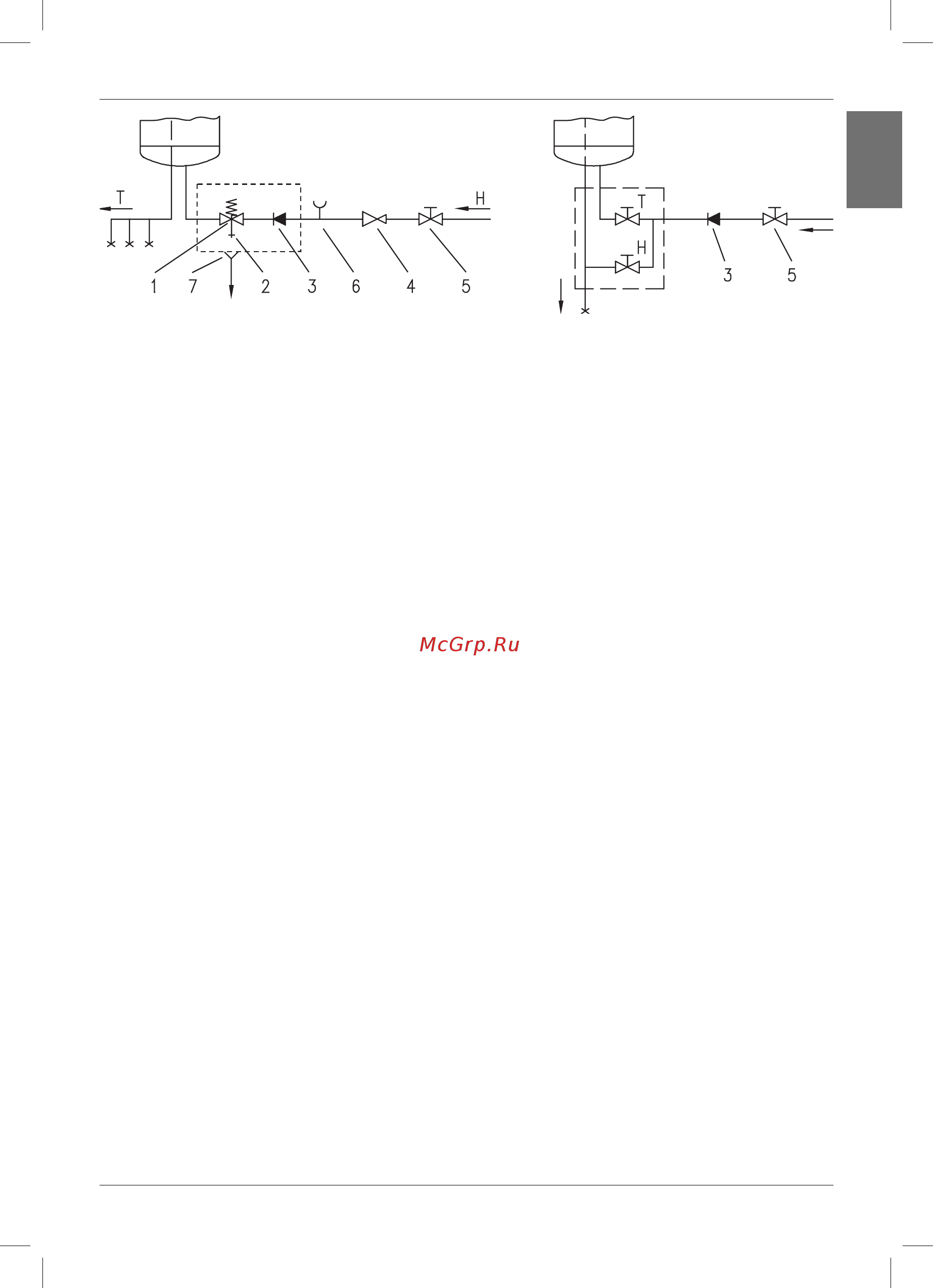

System zamknięty (ciśnieniowy) System otwarty (nieciśnieniowy)
Legenda:
1 - Zawór bezpieczeństwa 6 - Nadstawek próbny
2 - Zawór próbny 7 - Nadstawek do zbierania wody,
3 - Zawór zwrotny podłączenie do odpływu wody
4 - Zawór redukcyjny ciśnienia H - Woda zimna
5 - Zawór odcinający T - Woda ciepła
Pomiędzy podgrzewacz i zawór bezpieczeństwa ne wolno zamontować zaworu
odcinającego, gdyż w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.
Podgrzewacz wody można bez zaworu redukcyjnego podłączyć do domowej instalacji
wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa (5 barów). Jeśli ciśnienie
przekracza 0,5 MPa (5 barów) musimy obowiązkowo wmontować zawór redukcyjny.
Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić wodą. Podczas
pierwszego napełniania przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest
napełniony, gdy z baterii zacznie cieknąć woda.
PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ
Przed podłączeniem do sieci elektrycznej, należy do grzejnika pod
łączyć kabel o średnicy
przynajmniej 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
). Można to zrobić w ten sposób, że z
podgrzewacza usuwa się pokrywę ochronną.
Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym
przez standardy dotyczące instalacji elektrycznej. Pomiędzy grzejniekiem wody a instalacją
stałą, musi być wbudowane urządzenie służące do rozdzielenia wszystkich biegunów od
instalacji sieci elektrycznej, zgodnie z przepisami obowiązującymi w danym kraju.
159419_tiki.indd 33159419_tiki.indd 33 15.3.2010 8:15:0215.3.2010 8:15:02
