HU
41

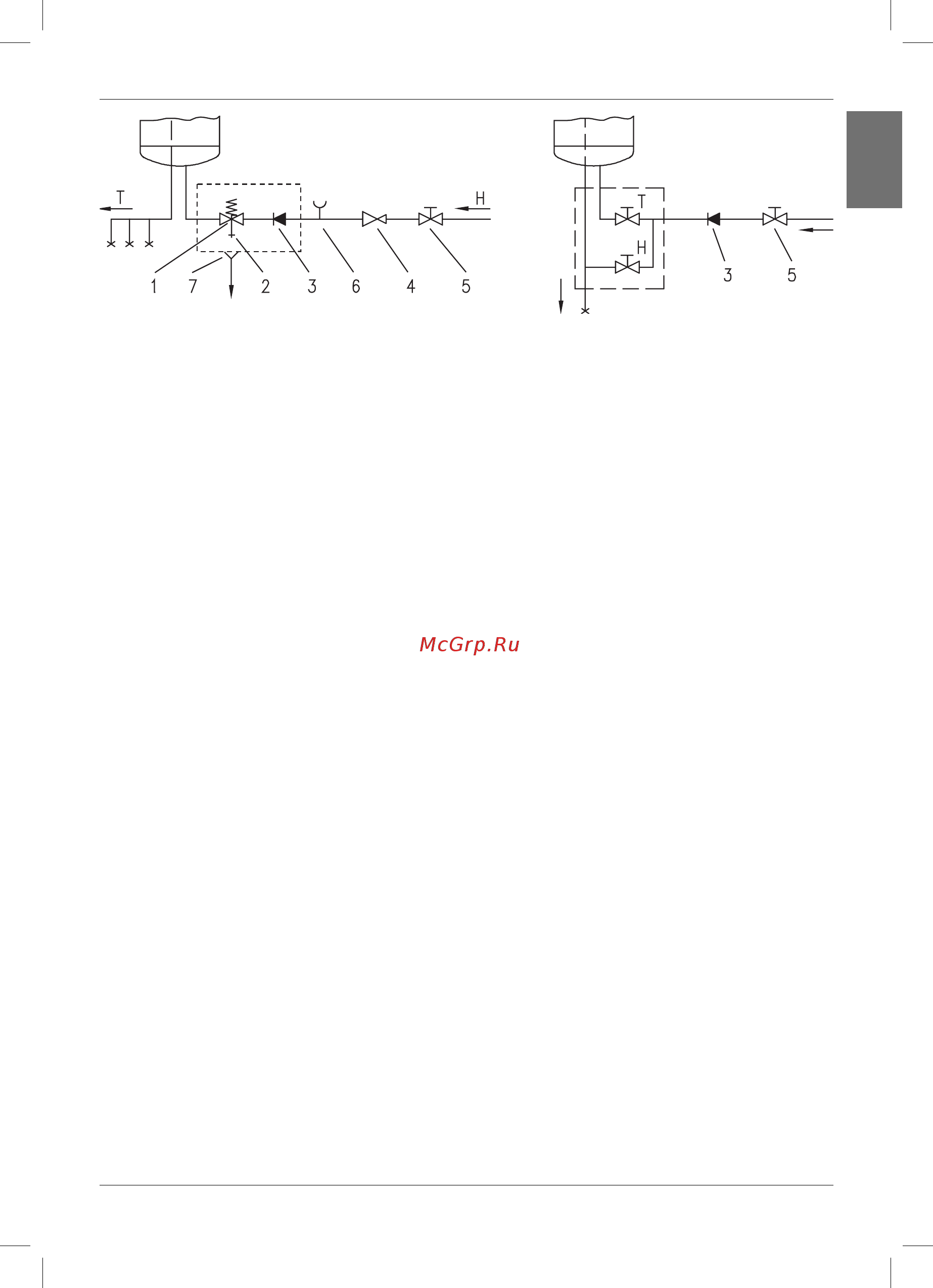

Zárt (nyomás alatti) rendszer Nyitott (nem nyomás alatti) rendszer
Fő részek:
1 - Biztonsági szelep 6 - Ellenőrző szerelvény
2 - Ellenőrző szelep 7 - Tölcsér kifolyó csatlakozással
3 - Visszacsapó szelep
4 - Nyomáscsökkentő szelep H - Hidegvíz
5 - Elzáró szelep T - Melegvíz
A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető,
mivel ezzel a biztonsági szelep funkciója meggátolható.
Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő
szelep beépítésére nincs szükség. Ha a víznyomás meghaladja a 0,5 MPa-t (5 bar), akkor
nyomáscsökkentő szeleppel kell fölszerelni. Az elektromos csatlakoztatást megelőzően
kötelező a vízmelegítő vízzel történő feltöltése. Az első feltöltésnél a keverő csaptelep
melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep
kifolyó csövén megkezdődik a víz kifolyása.
A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS HÁLÓZATRA
Az elektromos hálózathoz való csatlakoztatás előtt a vízmelegítőbe egy legalább 1,5 mm
2
keresztmetszetű villanyszerelési vezetéket (H05VV-F 3G 1,5 mm
2
) kell beszerelni. Ehhez a
vízmelegítőről a védőlemezt el kell távolítani.
A vízmelegítő elektromos hálózatra történő csatlakoztatását az elektromos szerelésre
vonatkozó szabványok szerint kell elvégezni. A vízmelegítő és a tartós szerelvények közé
olyan berendezést kell beépíteni, amely lehetővé teszi a tápvezetékeknek a táphálózat
minden pólusáról való leválasztását a nemzeti szabályozás előírásai szerint.
159419_tiki.indd 41159419_tiki.indd 41 15.3.2010 8:15:0315.3.2010 8:15:03
