SRP
50

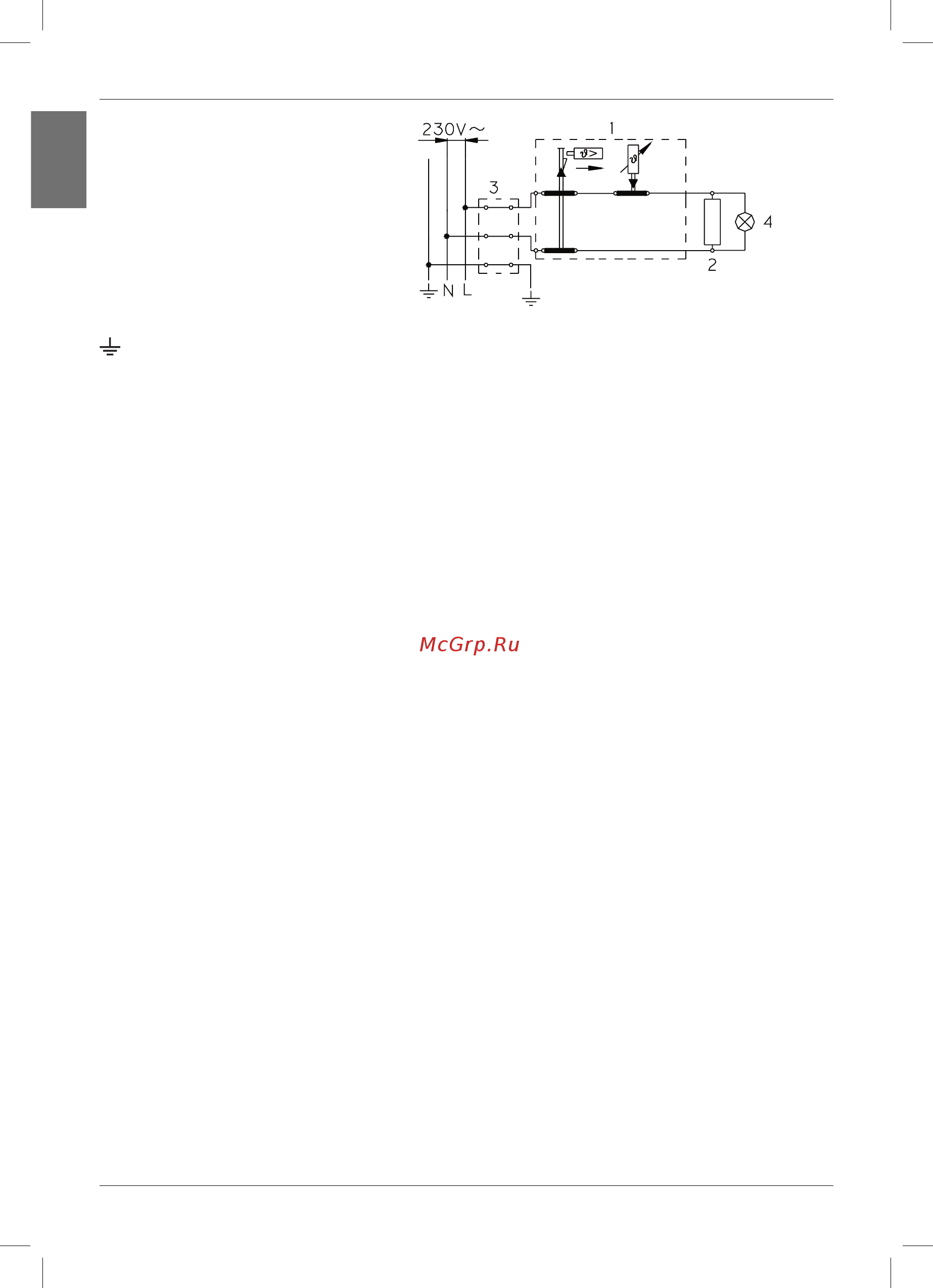

Legenda:
1 - Termostat i dvopolni
toplinski osigurač
2 - Grijač
3 - Priključna spojka
4 - Signalno svjetlo
L - Fazni vodić
N - Neutralni vodić
- Zaštitni vodić Električna spojna shema
POZOR! Prije svakog posezanja u unutarnjost grijalice istu obvezno isključimo iz
električne mreže.
UPORABA I ODRŽAVANJE
Nakon priključenja na vodovodnu i električnu mrežu grijalica je spremna za uporabu.
Temperaturu vode u aparatu automatski podešava tvornički podešen termostat a temperaturne
vrijednosti možemo sami mijenjati po želji obrtanjem namjenskog vijka termostata unutar
grijalice. Područje podešavanja jest od 20°C do 75°C. Budući da već u tvornici podešen
termostat osigurava najekonomičniji utrošak električne energije kao i najminimalniju količinu
stvaranja vapnenca, tvornički podešene vrijednosti nije preporučivo mijenjati.
Djelovanje električnog grijača prikazuje kontrolna lampica. Greјač ima na ivici bimetalni
termometar, koјi se pokreće u smeru kazaljke na satu u desno, kada јe u greјaču prisutna
topla voda.
U koliko aparat ne kanimo koristiti dulje vrijeme, isključimo ga iz električne mreže. Ako je
grijalica montirana u prostoriji gdje postoji opasnost zamrznuća, moramo istočiti svu vodu
iz grijalice. Voda iz greјača se prazni kroz dotočnu cev greјača. U tom cilju preporučljivo
јe prilikom ugradnje između sigurnosnog ventila i dotočne cevi gre
јanja namestiti poseban
fi ting (T-deo) ili ispusni ventil. Greјač možete isprazniti takođe i neposredno kroz sigurnosni
ventil pomeranjem ručice, odnosno obrtne kapice ventila u položaј kao prilikom proveravanja
rada. Pre pražnjenja greјač treba isključiti iz električne mreže i zatim otvoriti ručicu za toplu
vodu na priključenoј bateriјi za mešanje. Posle pražnjenja vode kroz dotočnu cev, u greјaču
ostaјe manja količina vode koјa ističe prilikom odstranjivanja greјne fl anše (posuvraćenog
oboda cevi) kroz otvor greјne fl anše.
Vanjski dio bojlera čistite blagom otopinom praška za pranje. Ne koristite gruba sredstva za
čiščenje.
Redovitom servisnom kontrolom osiguravate besprijekorno djelovanje i dugi rok trajanja
bojlera. Jamstvo u slučaju rđanja vrijedi ukoliko ste vršili redovite preglede istrošenosti zaštitne
anode. Razdoblje između pojedinih pregleda ne smije biti duži od 36 mjeseci. Preglede mora
izvršiti ovlašteni serviser koji Vam pregled evidentira u jamstvenom listu proizvoda. Prilikom
kontrole potrebno je provjeriti istrošenost zaštitne anode od korozije te po potrebi očistiti
vodeni kamenac koji se glede kakvoće, količine i temperature potrošene vode nakupi u
unutrašnjosti bojlera. Servisna služba preporučuje vam datum sljedeće kontrole, što ovisi o
stanju bojlera.
POZOR! Eventualne kvarove grijalice ne popravljajte sami, već potražite stručnu
intervenciju najbliže ovlaštene servisne službe.
